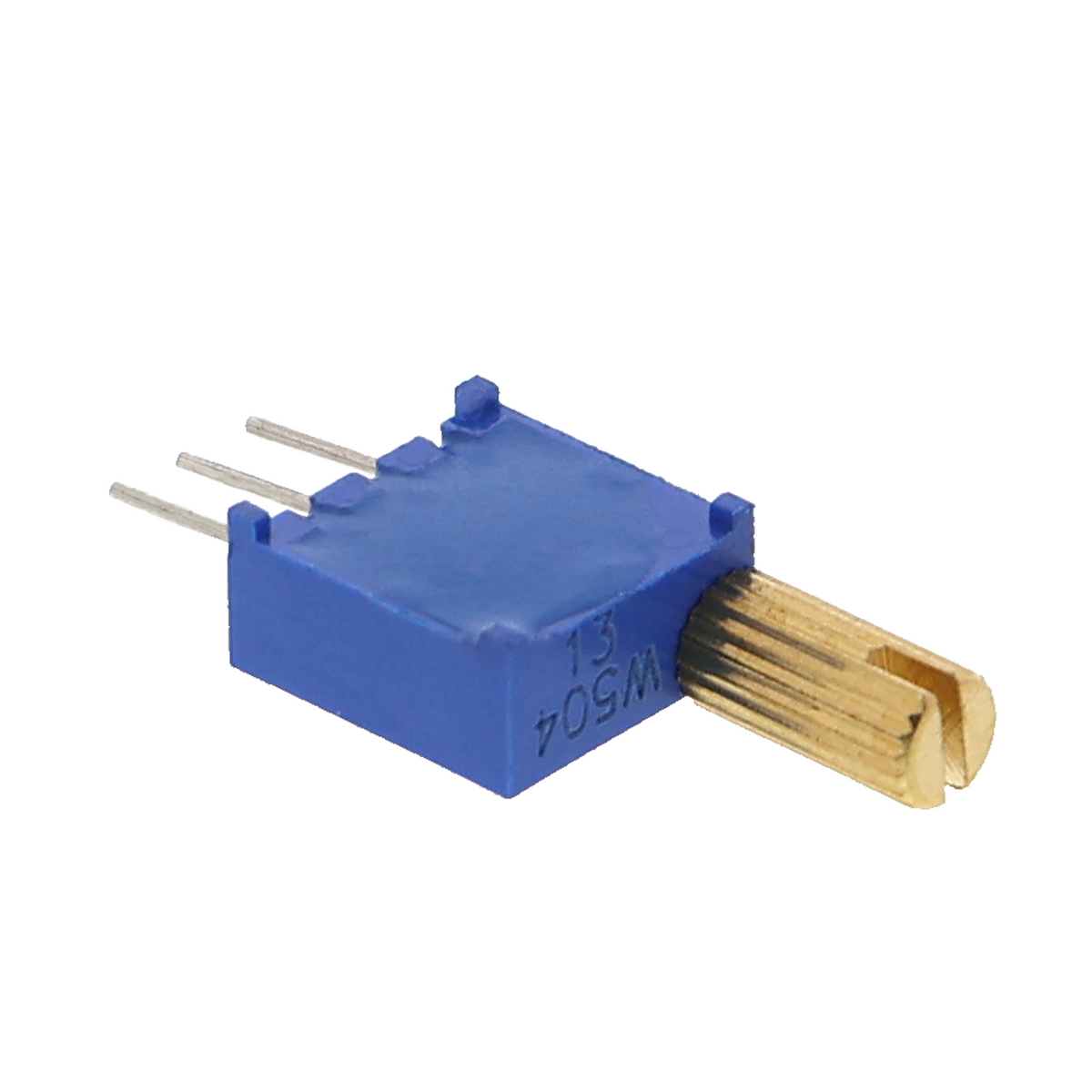

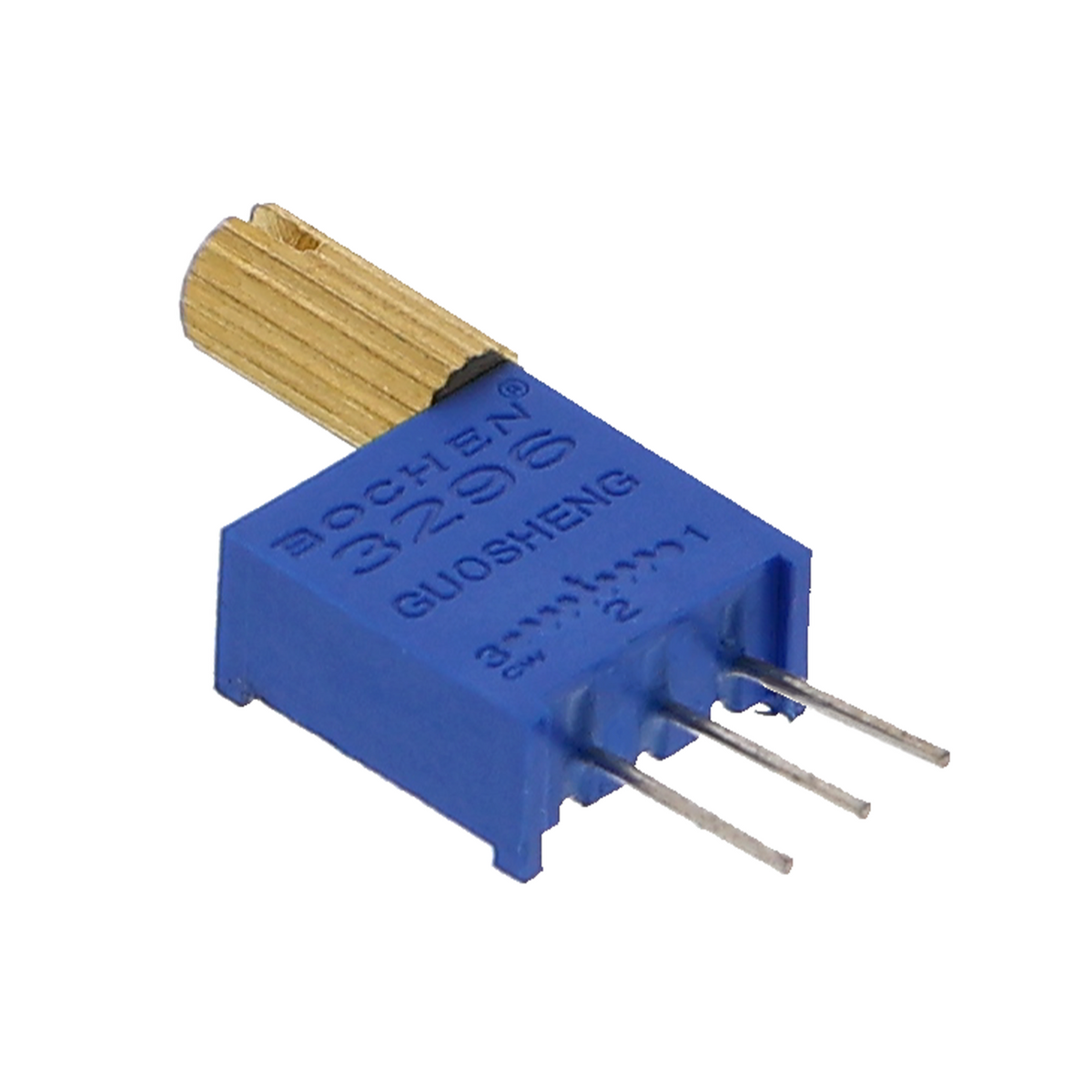

Trimmer di precisione / potenziometro rotativo da 500K Ohm con lunga manopola in metallo

Panoramica del prodotto

• Trimmer multigiri con valore di resistenza di 500 kOhm
• Pista resistiva in cermet per una regolazione stabile e duratura
• 25 giri da un finecorsa all’altro per una regolazione precisa
• Regolazione dall’alto tramite alberino metallico scanalato con un cacciavite
• 3 terminali per saldatura per il montaggio a foro passante
• Potenza nominale di 0,5 W a 70 °C
• Intervallo di temperatura di esercizio da -55 °C a +125 °C
• Protezione dalla rotazione oltre il finecorsa meccanico

Descrizione del prodotto

Questo trimmer multigiri da 500 kOhm serve per calibrare, tarare e regolare con precisione i valori di resistenza nei circuiti. La pista resistiva in cermet, composta da materiale ceramico e metallico, garantisce regolazioni stabili nel tempo e senza usura. La regolazione fine è resa possibile dai 25 giri tra i finecorsa meccanici. In questo modo è possibile tarare con precisione le resistenze nelle catene di elaborazione del segnale o di misura, dove una regolazione grossolana causerebbe imprecisioni.

La regolazione avviene dall’alto tramite una manopola metallica scanalata, utilizzando un cacciavite. Il potenziometro dispone di tre terminali per saldatura per il montaggio a foro passante sui circuiti stampati: due per le estremità della pista resistiva e uno per il cursore regolabile. Il componente può quindi essere utilizzato sia come partitore di tensione fisso sia come resistenza regolabile. Il design impedisce la rotazione incontrollata: dopo il raggiungimento del finecorsa meccanico, l’alberino continua a ruotare senza danneggiare il componente né modificare la posizione interna.

Il corpo sigillato consente un funzionamento affidabile anche in condizioni umide o polverose. L’intervallo di temperatura di esercizio da -55 °C a +125 °C copre sia gli ambienti industriali sia quelli più gravosi. La potenza massima di 0,5 W limita la corrente assorbita; per questo il trimmer è progettato per circuiti di controllo con correnti basse o medie. Le applicazioni tipiche includono la regolazione fine dei livelli di segnale nei circuiti di misura, la calibrazione delle impostazioni di guadagno e volume nelle apparecchiature audio e la taratura puntuale dei parametri dei circuiti durante lo sviluppo e sul campo.

Avvertenza di sicurezza

Per interventi sull’impianto elettrico o nelle sue vicinanze è necessaria la presenza di un elettricista qualificato; in caso di dubbi sulla messa in funzione, consultarlo preventivamente. Questo componente è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è destinato all’installazione nell’impianto elettrico domestico.

Contenuto della confezione

• 1* Trimmer di precisione / potenziometro rotativo da 500K Ohm con lunga manopola metallica
