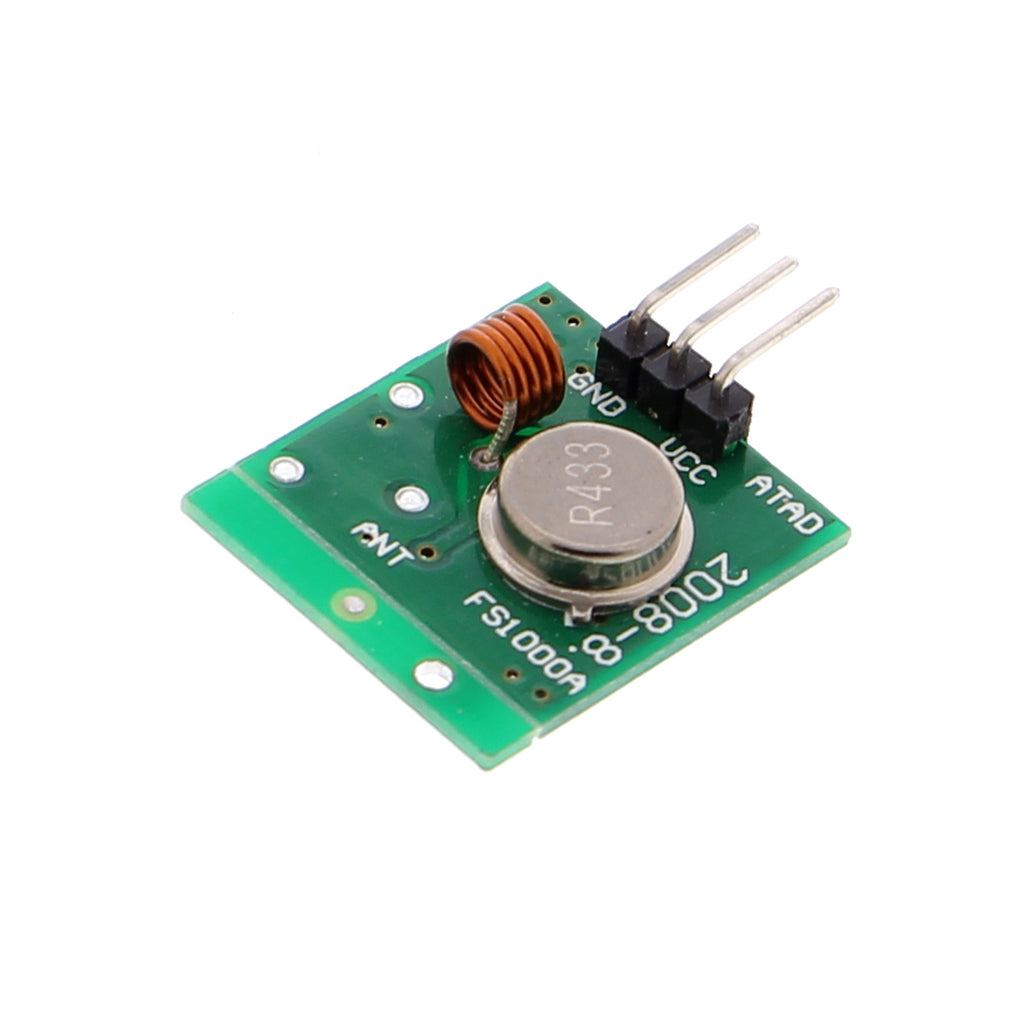

Trasmettitore e ricevitore radio a 433mhz

Panoramica del prodotto

• Moduli radio a 433 MHz come trasmettitore e ricevitore per la comunicazione wireless
• Frequenza di 433 MHz nella banda ISM per il funzionamento senza licenza
• Portata in campo libero tipicamente da 100 a 400 metri
• Trasmissione digitale dei dati con interfaccia seriale asincrona
• Tensione di alimentazione da 3,3 a 5 V, basso consumo energetico nell'ordine dei mW
• Formato compatto con antenna, utilizzabile direttamente su breadboard o basetta millefori

Descrizione del prodotto

I moduli radio a 433 MHz consentono la comunicazione wireless punto-punto tra sistemi a microcontrollore. La frequenza rientra nella banda ISM mondiale (Industrial, Scientific, Medical) e non richiede un'autorizzazione radio. Il trasmettitore e il ricevitore funzionano con un'alimentazione da 3,3 V o 5 V e possono quindi essere collegati direttamente alle comuni schede di sviluppo.

La trasmissione dei dati avviene digitalmente tramite un'interfaccia seriale. Il ricevitore presenta i bit ricevuti sull'uscita dati, mentre il trasmettitore acquisisce i dati sulla linea di ingresso seriale. All'aperto, i moduli raggiungono una portata di circa 100-400 metri, a seconda del sistema di antenne e dell'ambiente; negli edifici la distanza si riduce notevolmente. Per distanze maggiori o una migliore penetrazione delle pareti, sono più adatte le frequenze nella banda UHF.

Gli ambiti di utilizzo comprendono la sensoristica wireless, ad esempio la rilevazione della temperatura o dell'umidità da più ambienti verso una stazione ricevente centrale, nonché il controllo remoto di interruttori e relè su brevi distanze. Anche nei robot mobili la comunicazione a 433 MHz viene utilizzata per il radiocomando. Nei sistemi di allarme per uso privato, i sensori per finestre o di movimento possono essere collegati wireless a una centralina.

La trasmissione seriale dei dati viene gestita nel codice del microcontrollore; i semplici segnali digitali sul lato trasmettitore vengono emessi senza ulteriore modulazione e devono essere configurati in base alle esigenze dell'utente. Per il funzionamento, entrambi i moduli devono essere collegati alle linee dati seriali e all'alimentazione. Possono verificarsi interferenze causate da altri dispositivi nella banda a 433 MHz (aprim garage, interruttori wireless), che devono essere ridotte mediante codifica o frequency hopping.

Avvertenza di sicurezza

I moduli sono destinati esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Non devono essere collegati all'impianto elettrico domestico. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi sulla corretta alimentazione o sul funzionamento, consultare un elettricista qualificato prima della messa in servizio.

Contenuto della confezione

Link alle istruzioni
