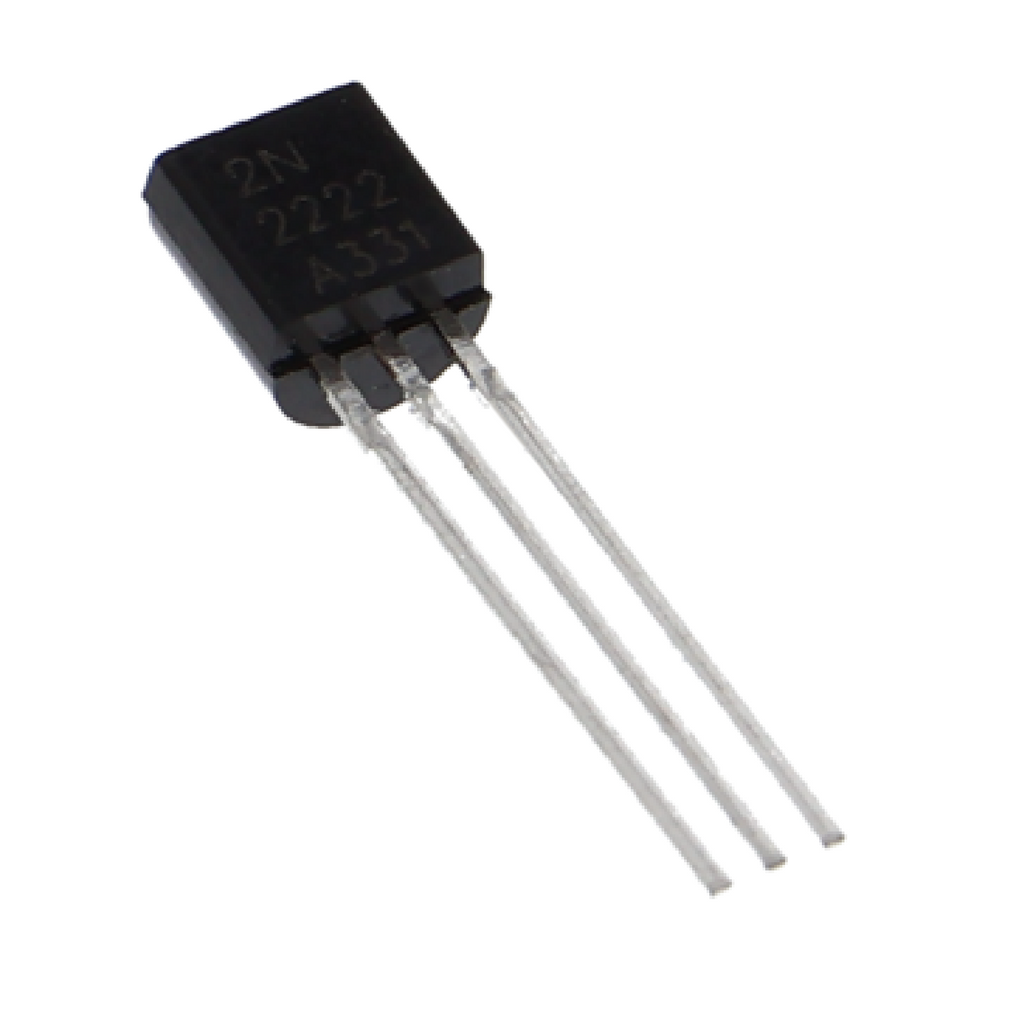

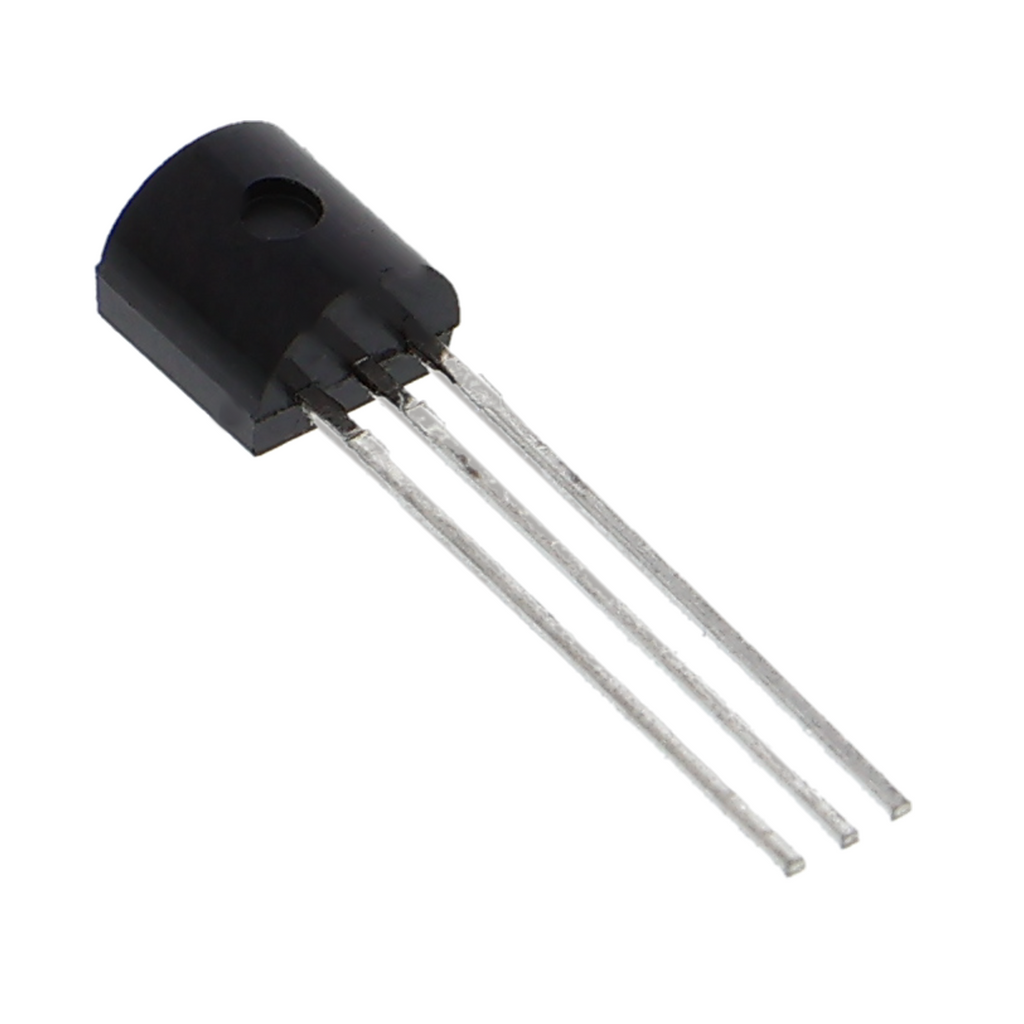

2N2222 - transistor NPN, 40V, 0.8A, 0.5W

Panoramica del prodotto

• Transistor NPN per attività di commutazione e amplificazione
• Tensione di blocco fino a 40 V, corrente di collettore fino a 0,8 A
• Potenza dissipata massima 0,5 W
• Contenitore TO-92 con tre terminali
• Classico componente universale per prototipi e progetti didattici

Descrizione del prodotto

Questo transistor NPN è adatto per commutare e amplificare segnali nell'elettronica analogica o digitale. La tensione di blocco massima di 40 V e una corrente di collettore fino a 0,8 A ne consentono l'impiego in molti circuiti comuni, purché la potenza dissipata non superi 0,5 W.

Il transistor viene controllato tramite una piccola tensione di base. È quindi necessaria una limitazione della corrente sul terminale di base mediante una resistenza in serie, per evitare di danneggiare il transistor. Durante la commutazione di carichi elevati, il transistor agisce da amplificatore della corrente di controllo.

Un'applicazione tipica consiste nel pilotare LED, relè o motori dalle uscite di microcontrollori con capacità di pilotaggio ridotta. Il transistor viene utilizzato anche negli amplificatori audio o nei semplici circuiti di regolazione. Il contenitore TO-92, con un ingombro di pochi millimetri, lo rende ideale per montaggi sperimentali su breadboard.

Per il funzionamento, oltre a un'alimentazione adeguata, è necessaria una resistenza in serie alla base, il cui valore deve essere calcolato in base al circuito. È necessario rispettare i limiti operativi consentiti, poiché correnti o tensioni eccessive possono causare un guasto immediato.

Avvertenza di sicurezza

Il transistor non deve essere collegato all'impianto elettrico domestico. È destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Per i circuiti con tensioni o correnti elevate, prima della messa in funzione è necessario consultare un tecnico qualificato.

Contenuto della confezione

• 1x 2N2222 - Transistor NPN, 40V, 0.8A, 0.5W
