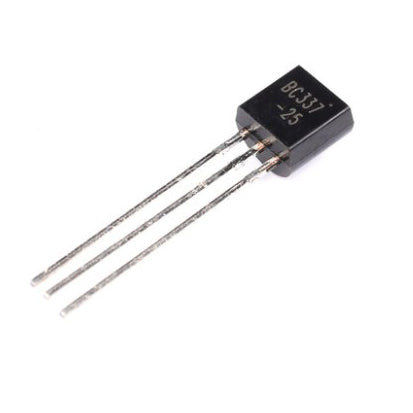

Transistor BC337 bipolare, NPN, 45V, 0,8A, TO-92

Panoramica del prodotto

• Transistor bipolare NPN con tensione di rottura fino a 45 V
• Corrente massima fino a 0,8 A
• Richiede una bassa corrente di base, quindi è adatto anche alla logica a 3,3 V
• Formato standard TO-92 per il collegamento diretto su basette millefori o breadboard
• Facile controllo di carichi come LED, relè o piccoli motori

Descrizione del prodotto

Il BC337 è un transistor bipolare NPN in formato standard, utilizzato principalmente per commutare e amplificare circuiti con segnali di controllo manuali o digitali. Viene impiegato ovunque un'uscita di un microcontrollore non possa pilotare direttamente un carico esterno e sia quindi necessario un transistor amplificatore.

Il principio di funzionamento è semplice: una piccola corrente di base apre il percorso per un flusso di corrente maggiore dal collettore all'emettitore. Con una tensione di rottura fino a 45 V, il componente tollera anche tensioni di alimentazione più elevate in ambito industriale e hobbistico, mentre la corrente massima di 0,8 A è sufficiente per piccoli carichi. La bassa corrente di base necessaria consente di collegare il transistor direttamente alla logica a 3,3 V, senza bisogno di una conversione di livello.

Gli impieghi tipici includono il controllo di singoli LED o strisce LED tramite una resistenza di limitazione, il pilotaggio di piccoli relè o bobine magnetiche e il controllo di motori a corrente continua lenti con correnti di poche centinaia di milliampere. In pratica, il transistor viene spesso utilizzato per adattare la logica digitale a un carico a 12 V, ad esempio per attivare una valvola o ridurre la luminosità tramite segnali PWM.

Per un funzionamento sicuro è necessario calcolare la resistenza di base, in modo che il transistor lavori in commutazione e non vada in saturazione. A questo scopo sono utili la scheda tecnica del transistor o un calcolatore online. Per bobine e relè è necessario collegare un diodo di ricircolo in parallelo al carico, per attenuare l'induttanza al momento dello spegnimento. La tensione del collettore non deve superare i 45 V.

Avvertenza di sicurezza

In caso di collegamento errato o sovraccarico, il componente può surriscaldarsi o bruciarsi. Il componente è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Per il controllo di utenze collegate all'impianto elettrico domestico è necessario consultare un elettricista qualificato.

Contenuto della confezione

• 1x transistor BC337 bipolare, NPN, 45V, 0,8A, TO-92
