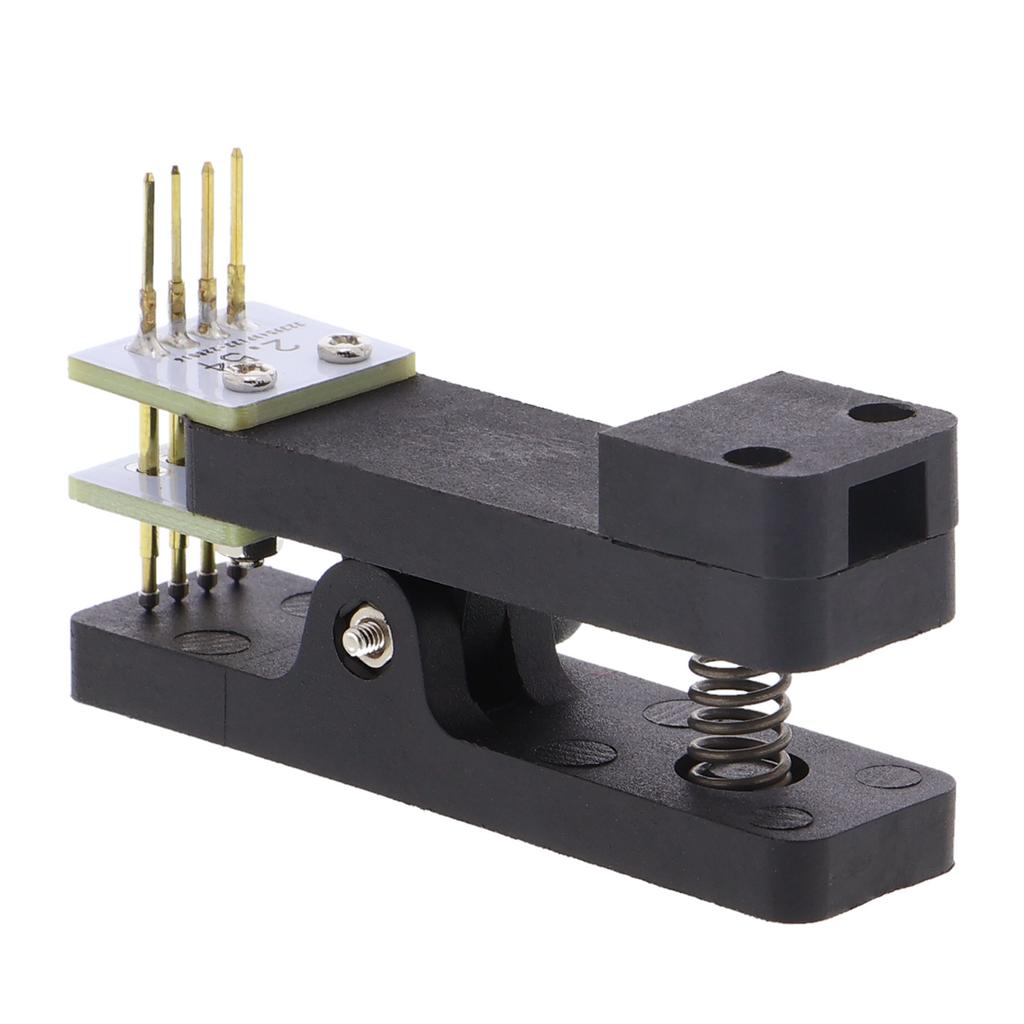

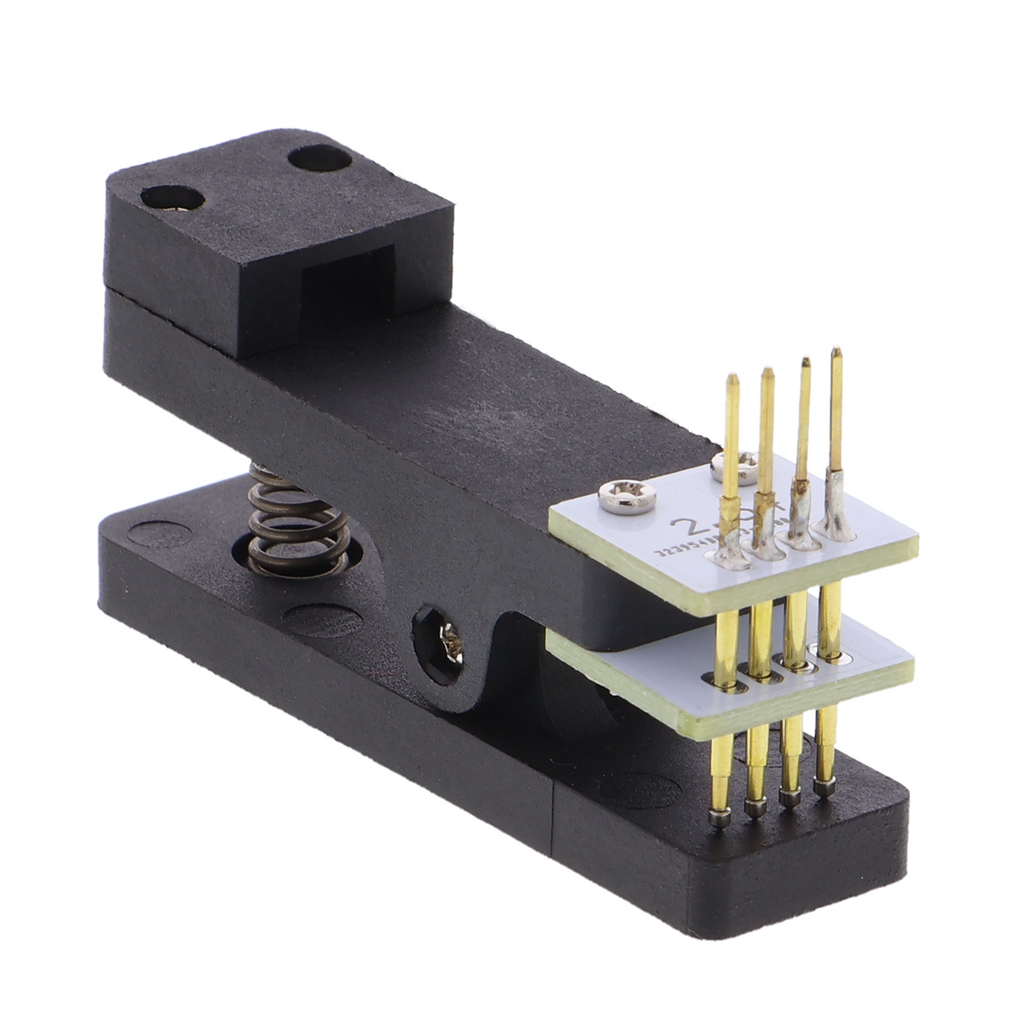

Tester per pin POGO / morsetti per prototipazione - 4P, 2,54mm

Panoramica del prodotto

• Contatti a molla per la prototipazione e i test automatizzati su quattro punti di contatto
• Passo di 2,54 mm, conforme allo standard per le strip di pin e le basette millefori
• Pressione di contatto tramite molle, senza necessità di collegamenti saldati
• Utilizzabile in parallelo per controllare contemporaneamente più punti
• Alloggiamento in plastica rinforzata con fibra di vetro

Descrizione del prodotto

Il tester POGO-Pin con quattro contatti consente di realizzare collegamenti elettrici senza saldature. I pin di contatto a molla premono automaticamente contro i punti di test su una scheda elettronica e garantiscono un contatto affidabile finché viene esercitata pressione sull'alloggiamento.

Il passo di 2,54 mm è compatibile con le strip di pin standard e le basette millefori. Il tester può quindi essere facilmente adattato ai sistemi a innesto esistenti o utilizzato per sviluppi personalizzati. La sospensione a molla consente di effettuare applicazioni ripetute senza l'usura causata dai punti di saldatura.

Durante la prototipazione, il contatto diretto a molla evita di saldare fili di test o di dissaldare in seguito i cavi da rimuovere. Il modulo è adatto anche per verificare le schede elettroniche in fase di sviluppo o per realizzare sistemi di test automatizzati per piccoli lotti. Il collegamento a un multimetro o a uno strumento di misura avviene tramite cavi esterni collegati ai quattro contatti.

Durante l'utilizzo, assicurarsi di mantenere una pressione sufficientemente stabile su tutti e quattro i pin, per evitare falsi contatti. Il modulo viene posizionato manualmente e richiede un supporto separato per i test a mani libere.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Non è destinato all'installazione nel circuito elettrico domestico. Durante l'utilizzo, prestare attenzione a garantire condizioni di lavoro sicure ed evitare cortocircuiti tra i punti di test.

Contenuto della confezione

• 1x Tester per pin / morsetti per prototipazione - 4P, 2,54mm
