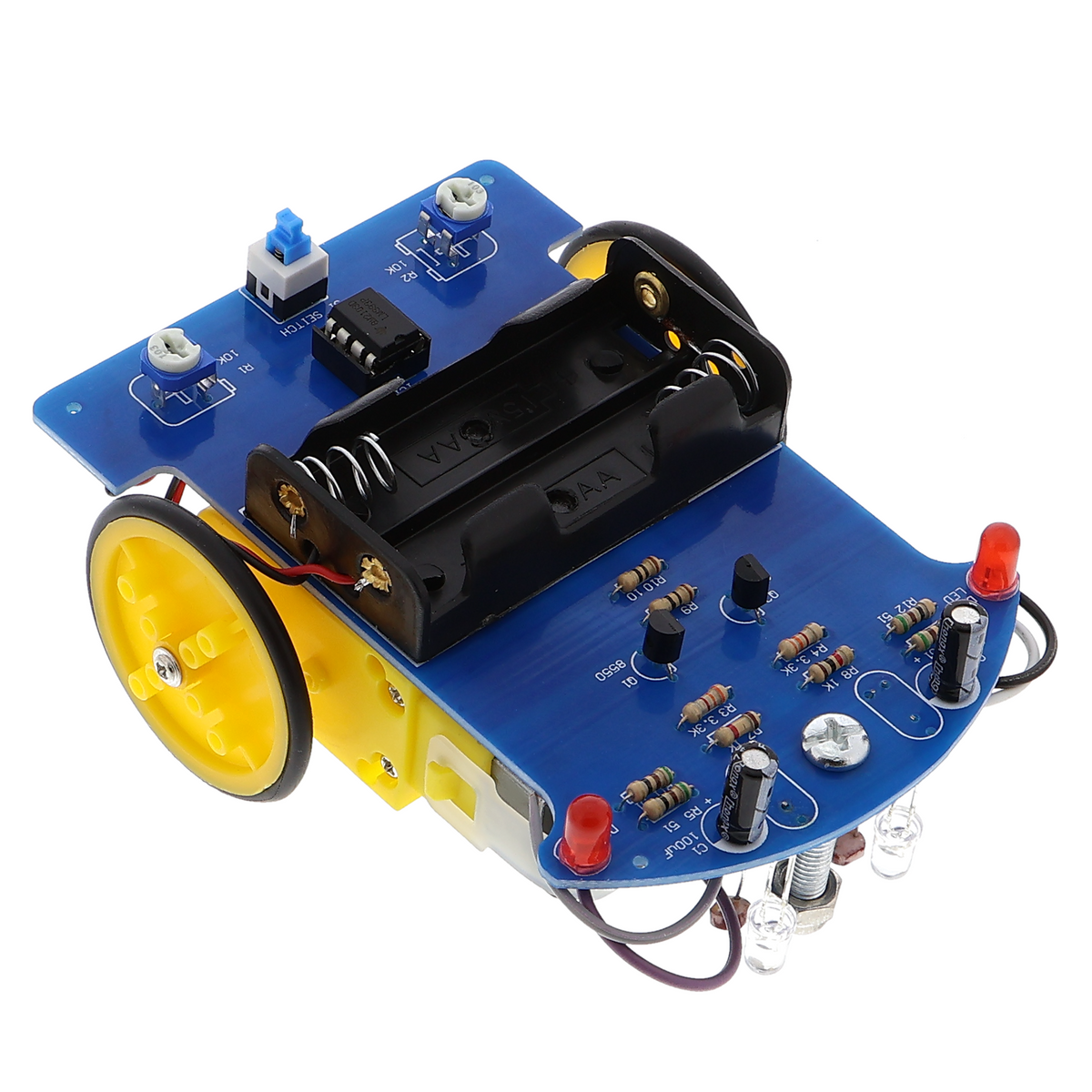

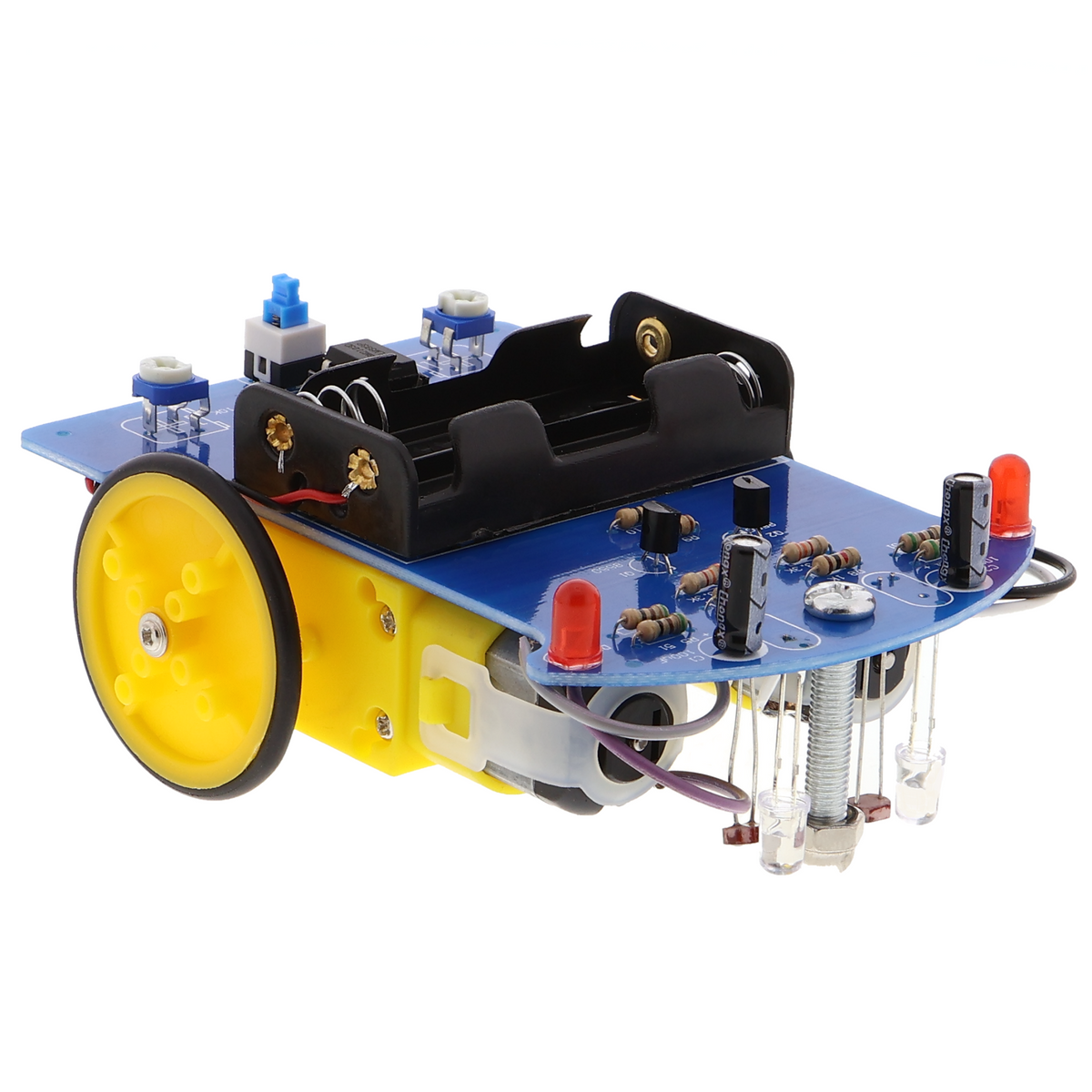

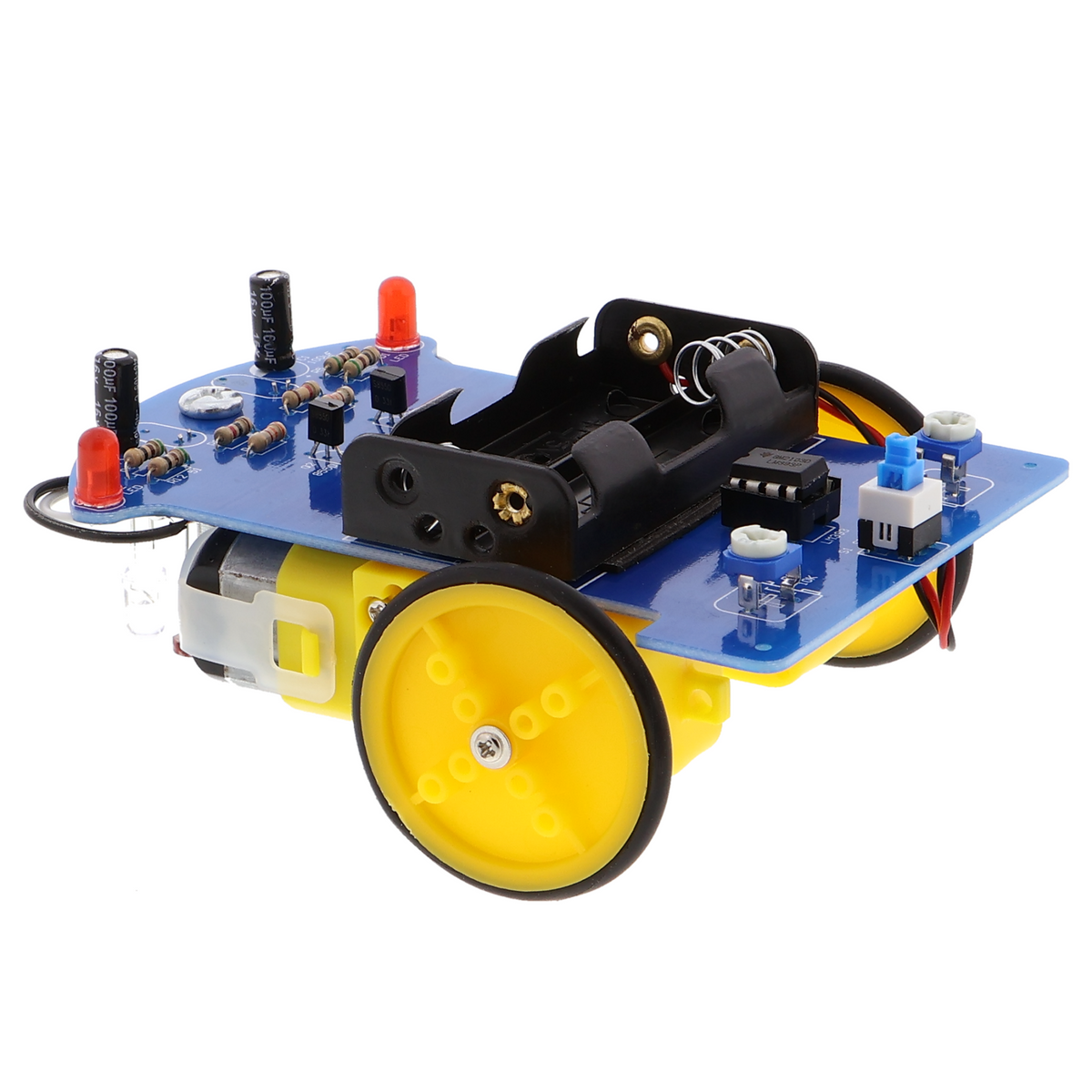

Esercizio di saldatura - D2-1 Smart Car per il rilevamento delle linee

Panoramica del prodotto

• Veicolo radiocomandato per la realizzazione e la programmazione di algoritmi di tracciamento delle linee
• Base su telaio in plastica con due motori elettrici e trasmissione
• Portabatterie per quattro batterie AA per l’alimentazione del telaio
• Sensori a infrarossi per il rilevamento di linee nere su una superficie chiara
• Compatibile con le schede microcontrollore più comuni tramite ingressi digitali e analogici
• Preassemblato, fornito senza batterie e senza scheda controller

Descrizione del prodotto

Lo Smart Car è un veicolo per il tracciamento delle linee, progettato per la realizzazione di algoritmi di sensori e regolazione. È costituito da un telaio in plastica a due ruote con due motori elettrici controllabili indipendentemente, che azionano le ruote tramite trasmissioni. In questo modo è possibile realizzare percorsi in curva e rotazioni regolando diversamente la velocità dei motori.

I sensori a infrarossi rilevano il contrasto tra la linea nera e la superficie chiara. I loro segnali di uscita sono disponibili in forma analogica o digitale, consentendo il collegamento diretto agli ingressi digitali o analogici di una scheda microcontrollore. I motori vengono controllati tramite driver Mosfet sulla stessa scheda.

Il telaio viene alimentato da quattro batterie AA. Gli impieghi tipici comprendono veicoli autonomi su percorsi predefiniti, come tracciati di prova o linee di trasporto in simulazioni di magazzino. È inoltre possibile apprendere in modo pratico i fondamenti dei circuiti di regolazione, quando un sensore misura lo scostamento dalla linea e il regolatore adatta di conseguenza la potenza dei motori.

Il montaggio richiede conoscenze di base nell’uso dell’elettronica. Il veicolo viene fornito senza batterie per il portabatterie e, oltre a una scheda microcontrollore, necessita di un circuito integrato driver per motori per il controllo dei motori. I percorsi Black-Line devono essere acquistati separatamente o realizzati autonomamente.

Avvertenza di sicurezza

Il veicolo è destinato esclusivamente alla realizzazione, al test e allo sviluppo; non è progettato per il funzionamento continuo o per l’uso all’aperto. Le batterie e il circuito integrato driver per motori devono essere collegati con la polarità e la tensione di esercizio corrette; in caso di dubbi, consultare un tecnico qualificato prima della messa in funzione. I bambini devono essere sorvegliati durante l’uso di piccole parti e batterie.

Contenuto della confezione

incluso. Sono possibili variazioni di colore!
