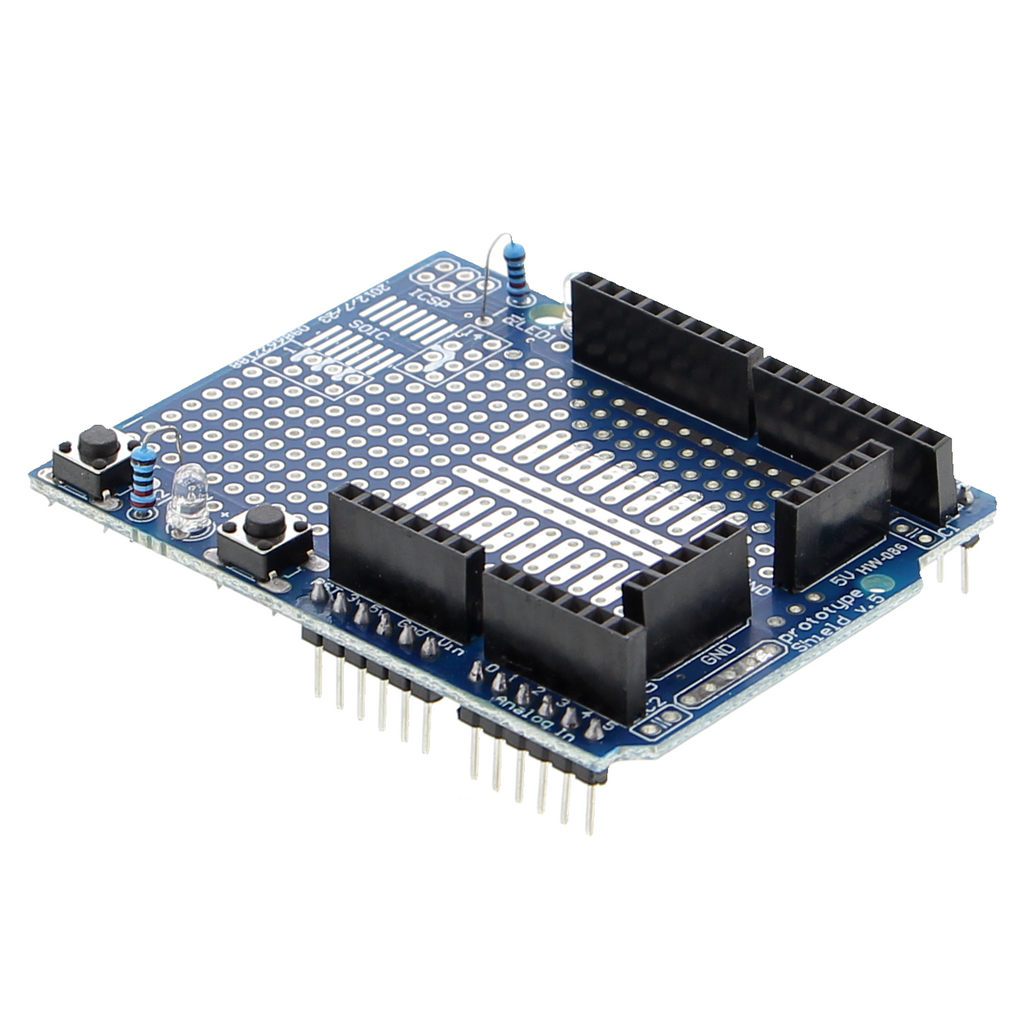

Shield per prototipazione per microcontrollore UNO R3

Panoramica del prodotto

• Modulo di espansione per Arduino UNO R3 e schede compatibili
• Barre di contatti presaldate su tutte le porte digitali e gli ingressi analogici
• Connettori a pettine compatibili con breadboard per la realizzazione flessibile di circuiti
• Barre di alimentazione integrate per 5 V e massa
• Dimensioni complessive conformi al formato UNO

Descrizione del prodotto

Il modulo di espansione si impila sulle schede microcontrollore in formato Arduino e rende disponibili tutti i collegamenti delle porte tramite contatti a innesto. Le barre di contatti saldate consentono di collegare direttamente sensori, attuatori e altri moduli senza cavi. I connettori a pettine sono compatibili con breadboard, così è possibile integrare anche singoli componenti o schede sperimentali.

Lo Shield dispone su entrambi i lati di barre di alimentazione continue per 5 V e massa. In questo modo non sono necessari adattatori distributori e la configurazione risulta ordinata e stabile. L'alimentazione proviene dalla scheda UNO stessa; lo Shield si limita a distribuirla. È quindi possibile utilizzare più moduli e sensori in parallelo su un distributore di alimentazione centrale, purché il consumo totale non superi la potenza disponibile della scheda UNO.

Le applicazioni tipiche includono prototipi con più sensori funzionanti contemporaneamente, ad esempio per il monitoraggio ambientale, o progetti di robotica in cui si desidera raggruppare i collegamenti di motori, servomotori e sensori. Anche nella realizzazione di circuiti didattici lo Shield offre una piattaforma stabile sulla quale gli studenti possono testare diversi componenti senza dover effettuare saldature.

È necessario disporre di un Arduino UNO R3 o di una scheda compatibile con la stessa disposizione dei connettori. L'alimentazione distribuita dallo Shield è limitata a 5 V; per i componenti con altre tensioni di esercizio sono necessari regolatori di tensione. A seconda della variante di design e del tipo di alimentatore, lo Shield copre parzialmente la porta USB e il connettore di alimentazione della scheda principale. È necessario prevedere uno spazio libero tra lo Shield e l'alimentatore esterno.

Indicazioni di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non deve essere collegato all'impianto elettrico domestico. Quando si collegano componenti con un consumo di corrente elevato, è necessario assicurarsi che il carico totale non superi l'alimentazione disponibile della scheda UNO; in caso di dubbio, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x Prototyping Shield per microcontrollore UNO R3
• 1x Breadboard
