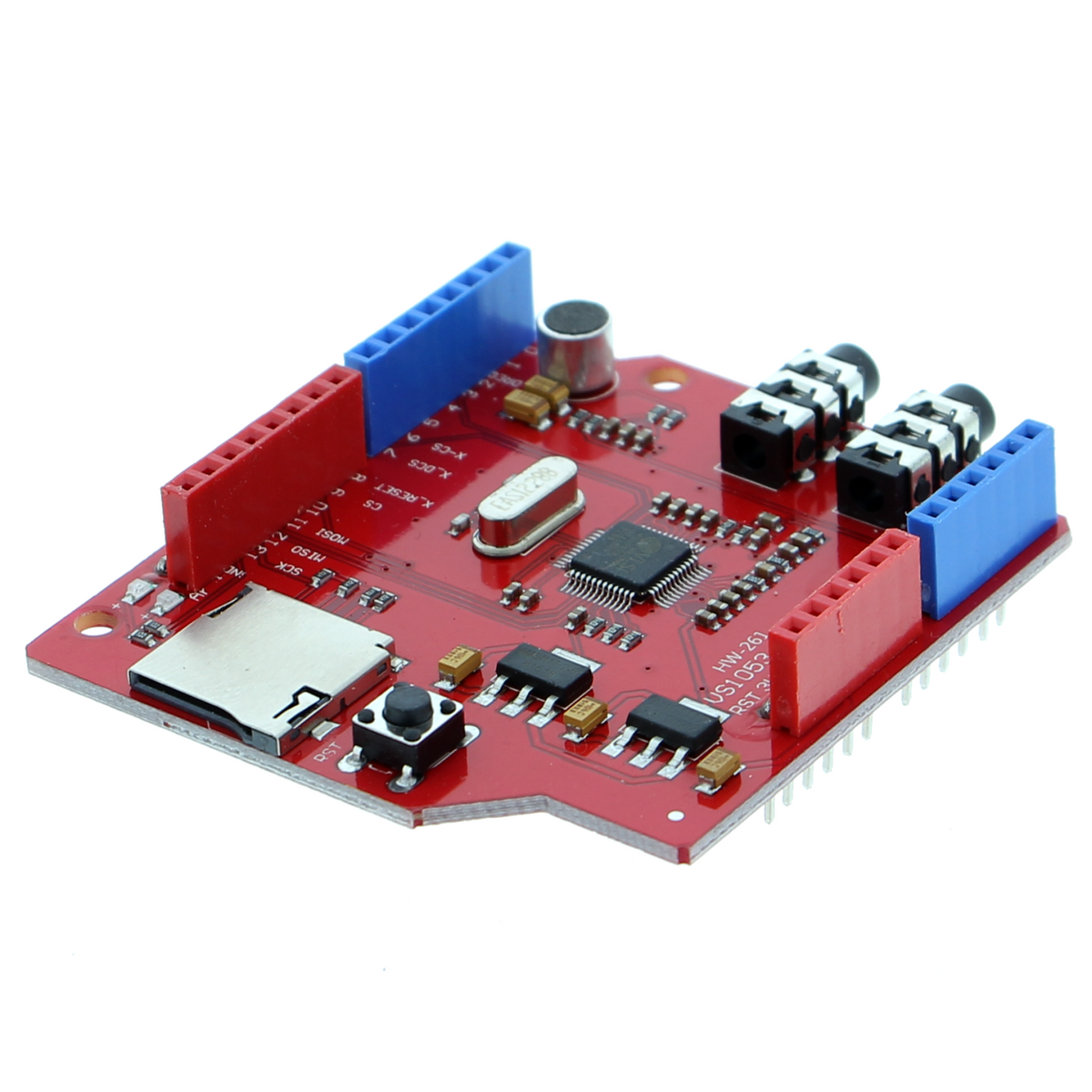

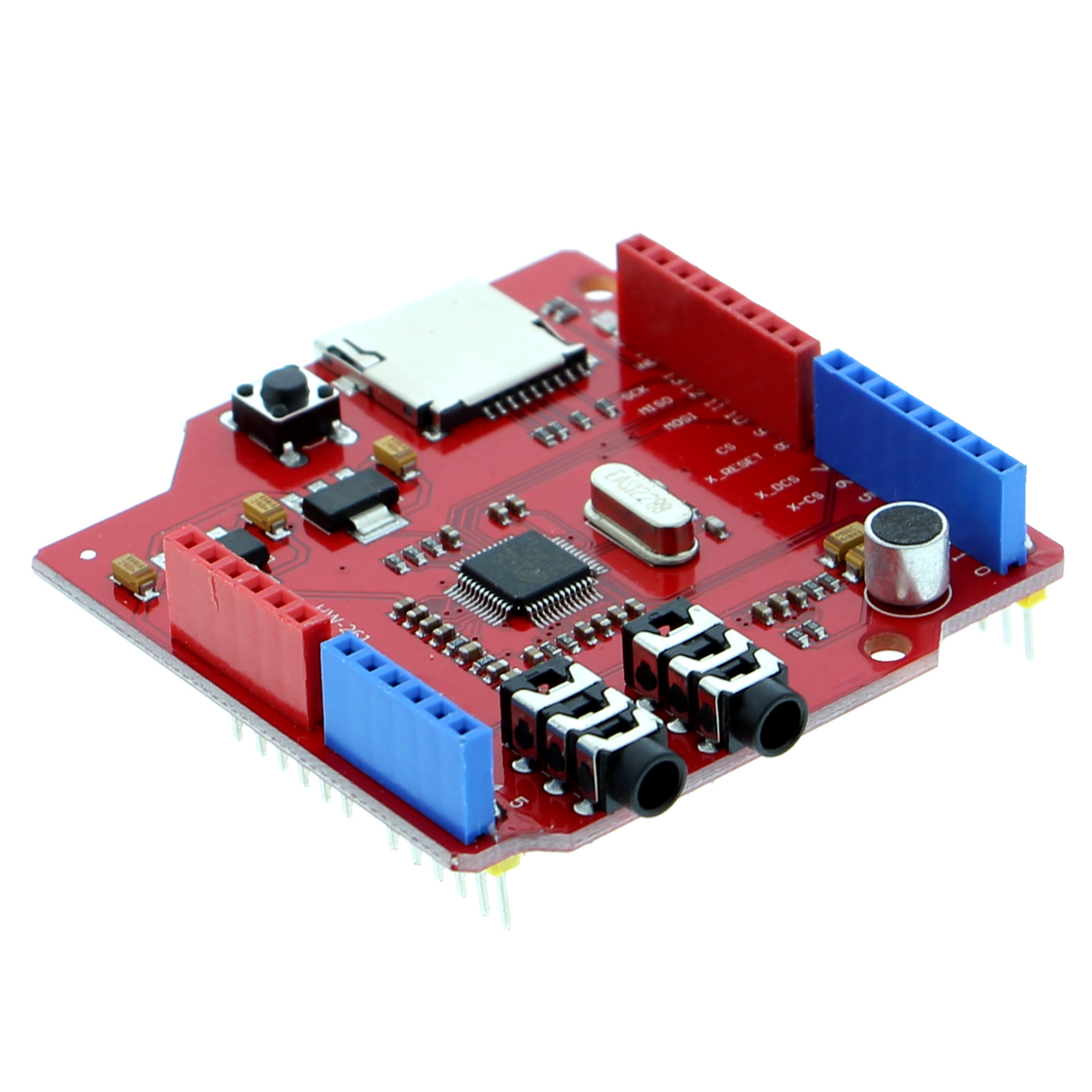

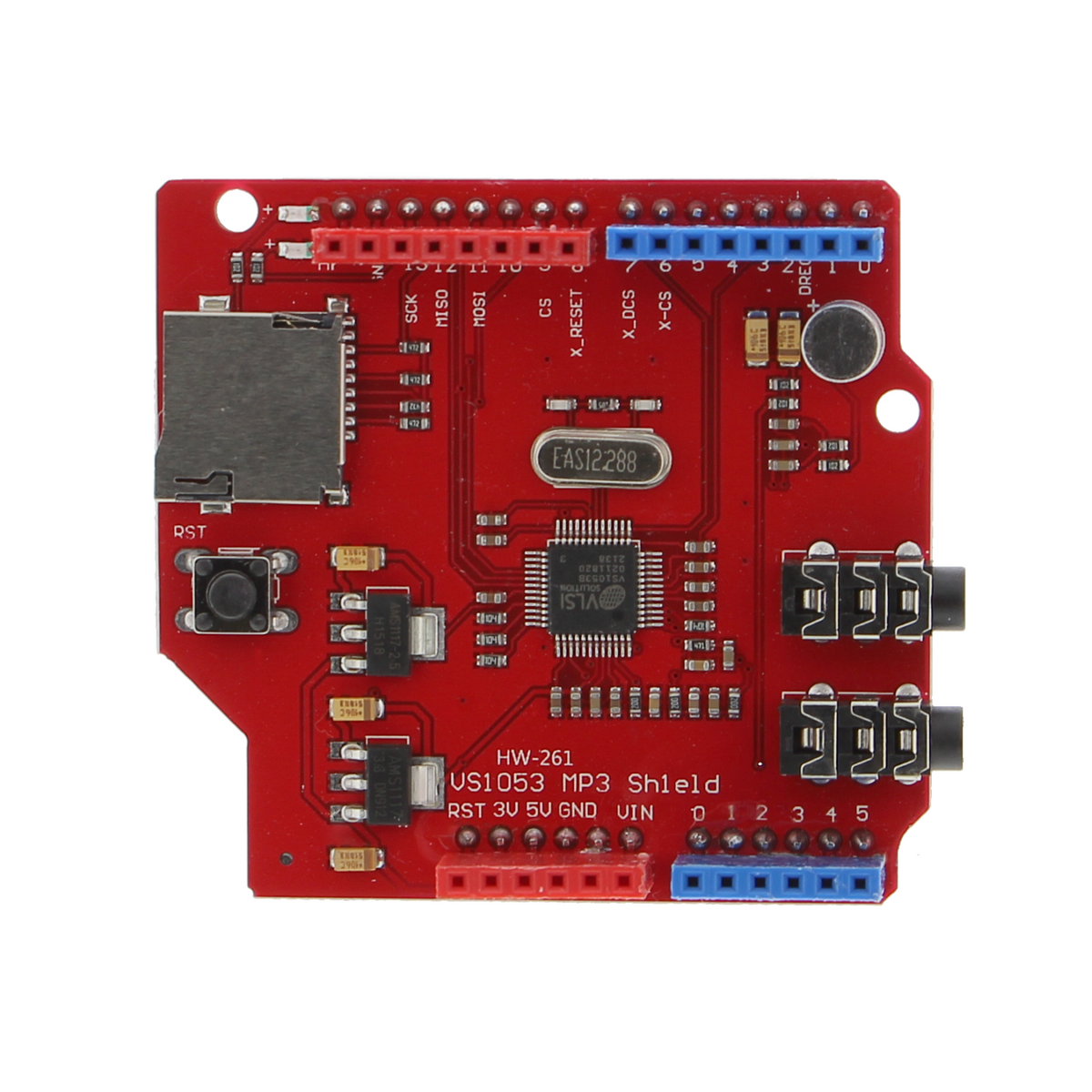

Shield MP3 VS1053 per Arduino UNO R3

Panoramica del prodotto

• Modulo di espansione per Arduino UNO R3 per riprodurre e registrare file MP3 e audio
• IC decoder VS1053 con amplificatore integrato
• Interfaccia SPI per la trasmissione dei dati
• Presa jack da 3,5 mm per cuffie o altoparlanti esterni
• Slot per schede microSD per la memorizzazione dei file audio
• Regolatore di tensione integrato sulla scheda per un'alimentazione stabile

Descrizione del prodotto

Il modulo aggiunge a un Arduino UNO R3 la possibilità di riprodurre e registrare contenuti audio digitali. Si collega alla scheda tramite l'interfaccia SPI e utilizza i pin da 10 a 13, oltre ad altre linee GPIO per i segnali di controllo. Il decoder VS1053 integrato elabora file MP3, OGG e WAV; un amplificatore integrato sulla scheda pilota direttamente le cuffie o alimenta un sistema audio esterno.

L'alimentazione viene fornita direttamente dall'Arduino, mentre un regolatore integrato nel modulo fornisce al decoder i livelli di tensione necessari. I file audio vengono letti da una scheda microSD; il modulo supporta schede fino a 2 GB. I formati più recenti vengono spesso riconosciuti, ma ciò non è garantito. Le registrazioni vengono effettuate tramite un connettore di ingresso audio, a condizione che sia collegato un microfono con preamplificatore.

È necessario un Arduino UNO R3 o una scheda compatibile con pin SPI disponibili e almeno quattro ingressi e uscite digitali aggiuntivi per il controllo. Una scheda microSD e i file audio in un formato supportato devono essere acquistati separatamente. La memoria dell'Arduino (2 kB di RAM) limita le dimensioni del buffer e le funzionalità; pertanto, le librerie multimediali complesse possono essere implementate solo in modo limitato.

Indicazioni di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è progettato per l'integrazione permanente in dispositivi di consumo. In caso di funzionamento con fonti di alimentazione esterne, assicurarsi che le tensioni non superino l'intervallo consentito e che i punti di massa siano collegati. Prima della messa in funzione, un tecnico qualificato dovrebbe verificare l'alimentazione qualora sussistano dubbi sulle condizioni operative necessarie.

Contenuto della confezione

• 1x Shield MP3 VS1053 per Arduino UNO R3
