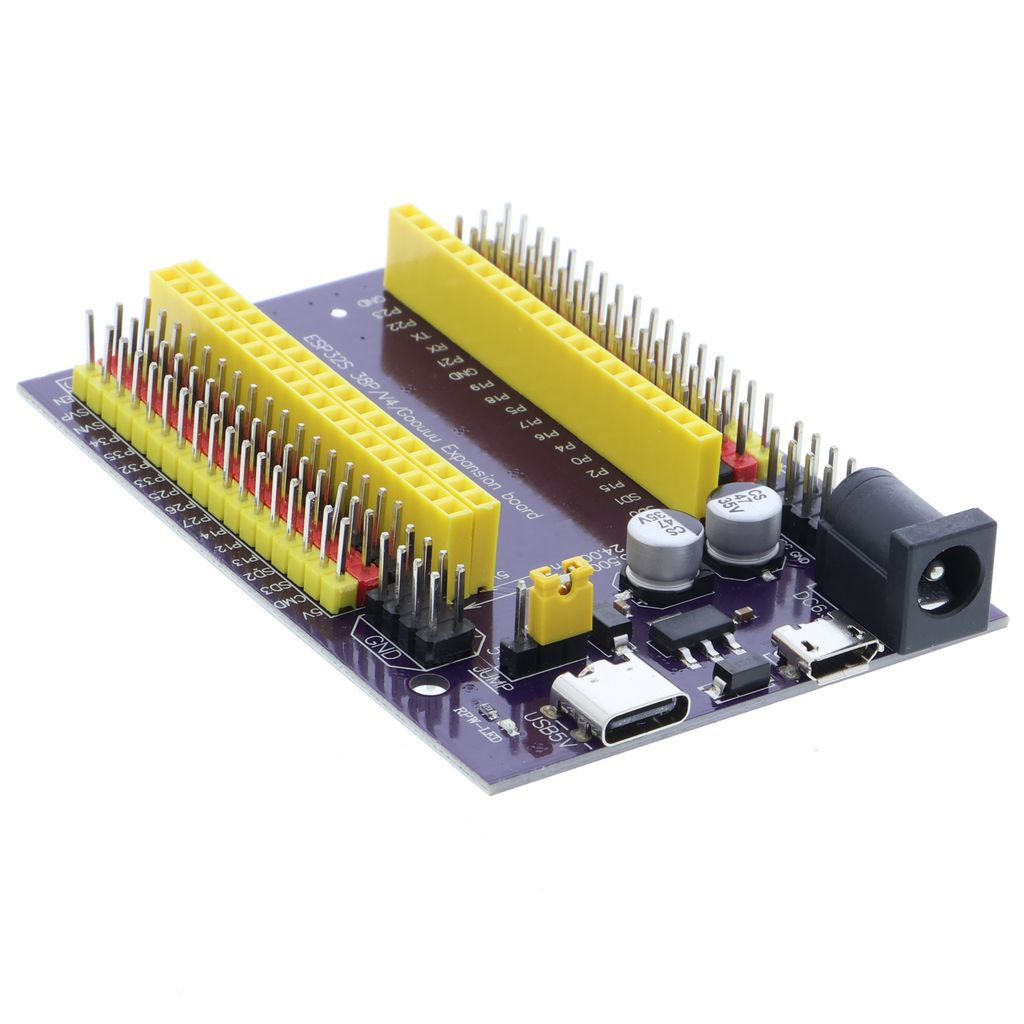

Shield ESP32 / ESP32 DevKitC / per WROOM-32D/32U WROVER

Shield ESP32 / backplane ESP32 DevKitC per moduli WROOM-32D/32U e WROVER:

Lo shield ESP32 / la backplane ESP32 DevKitC è una pratica scheda di espansione per le schede di sviluppo ESP32 DevKitC. Funziona come scheda portante per portare all'esterno in modo ordinato i pin di una scheda ESP32 compatibile e collegarla più facilmente a sensori, moduli, LED, pulsanti o altri componenti.

La scheda è adatta alle varianti ESP32 DevKitC che possono essere equipaggiate con moduli come ESP32-WROOM-32D, ESP32-WROOM-32U o ESP32-WROVER. Grazie ai collegamenti separati per segnali, alimentazione e massa, i progetti possono essere realizzati in modo molto più pulito e strutturato rispetto all'utilizzo di singoli collegamenti direttamente sulla scheda a microcontrollore.

L'alimentazione può avvenire, a seconda della configurazione, tramite il connettore DC o USB. Sono inoltre disponibili sullo shield diverse file di connessione con passo dei pin di 2,54 mm. La scheda è quindi particolarmente adatta per prototipi, progetti didattici, applicazioni IoT e realizzazioni elettroniche personali con ESP32.

Attenzione: la scheda di sviluppo ESP32 non è inclusa nella confezione. Prima dell'utilizzo, verificare che il layout dei pin della scheda ESP32 DevKitC utilizzata sia compatibile con lo shield.

Caratteristiche e dati tecnici:

• Tipo di prodotto: scheda di espansione GPIO ESP32 / backplane
• Adatto per: schede di sviluppo ESP32 DevKitC
• Varianti di moduli compatibili: ESP32-WROOM-32D, ESP32-WROOM-32U, ESP32-WROVER
• Funzione: portare i pin ESP32 su connettori ordinati e facilmente accessibili
• Principio di collegamento: segnale, VCC e GND per ciascuna area dei pin
• Passo dei pin: 2,54 mm
• Alimentazione: tramite connettore DC o USB
• Tensione d'ingresso del connettore DC: circa 7 V - 12 V
• Alimentazione USB: 5 V
• Regolatore di tensione: regolatore onboard da 5 V
• Indicatore di stato: LED di alimentazione
• Fissaggio: fori M3
• Ambiti di utilizzo: prototipazione, IoT, sensoristica, progetti didattici e realizzazioni con ESP32
• Lunghezza: circa 65 mm
• Larghezza: circa 55 mm
• Altezza: circa 16 mm
• Peso: circa 30 g

Contenuto della confezione:

• 1x shield ESP32 / backplane ESP32 DevKitC per moduli WROOM-32D/32U e WROVER
