Shield di espansione RS485 a 2 canali per Raspberry Pi

Panoramica del prodotto

• Modulo di espansione RS485 per computer a scheda singola con due canali indipendenti
• Interfaccia RS485 per canale, ciascuno con un massimo di 32 dispositivi
• Modulo plug-in per connettore GPIO a 40 pin, non sono necessarie saldature
• Alimentazione tramite scheda host, isolamento galvanico per canale
• Collegamenti con morsetti per le linee di segnale

Descrizione del prodotto

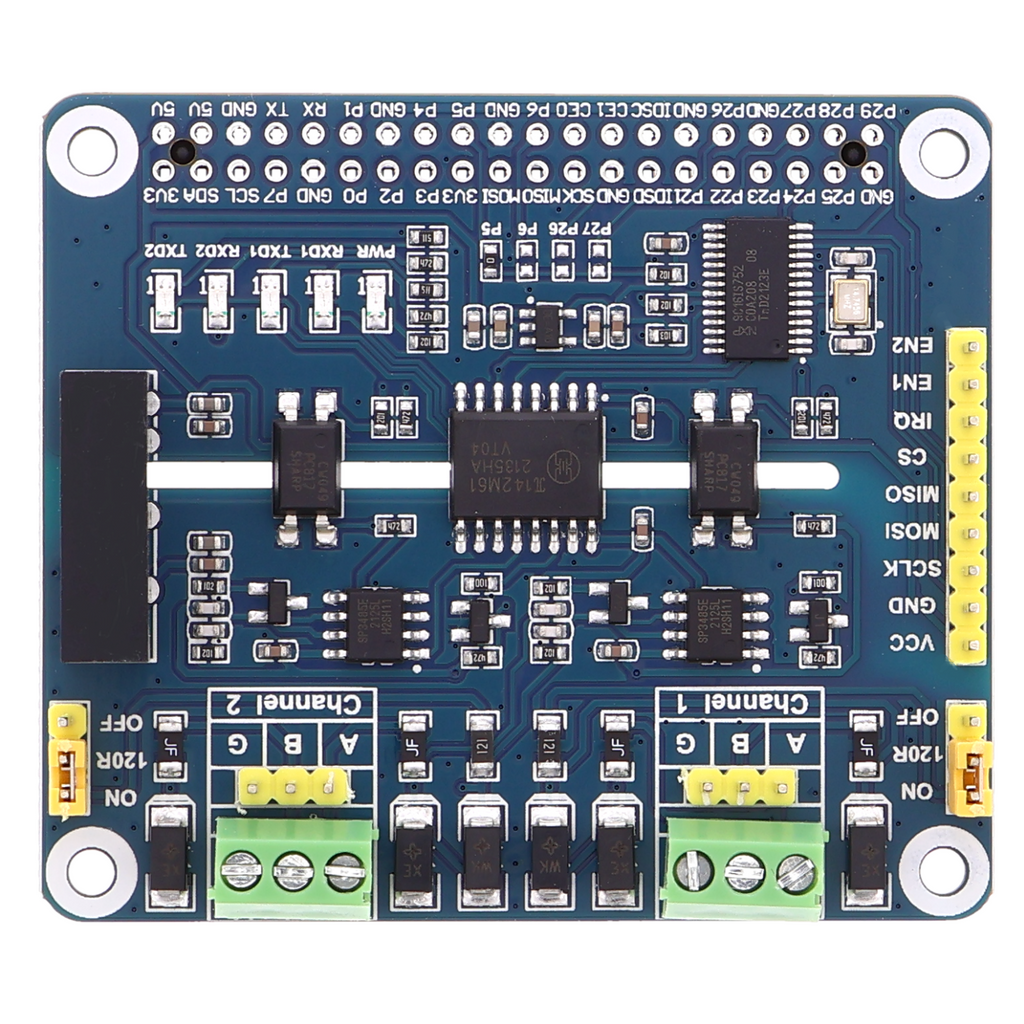

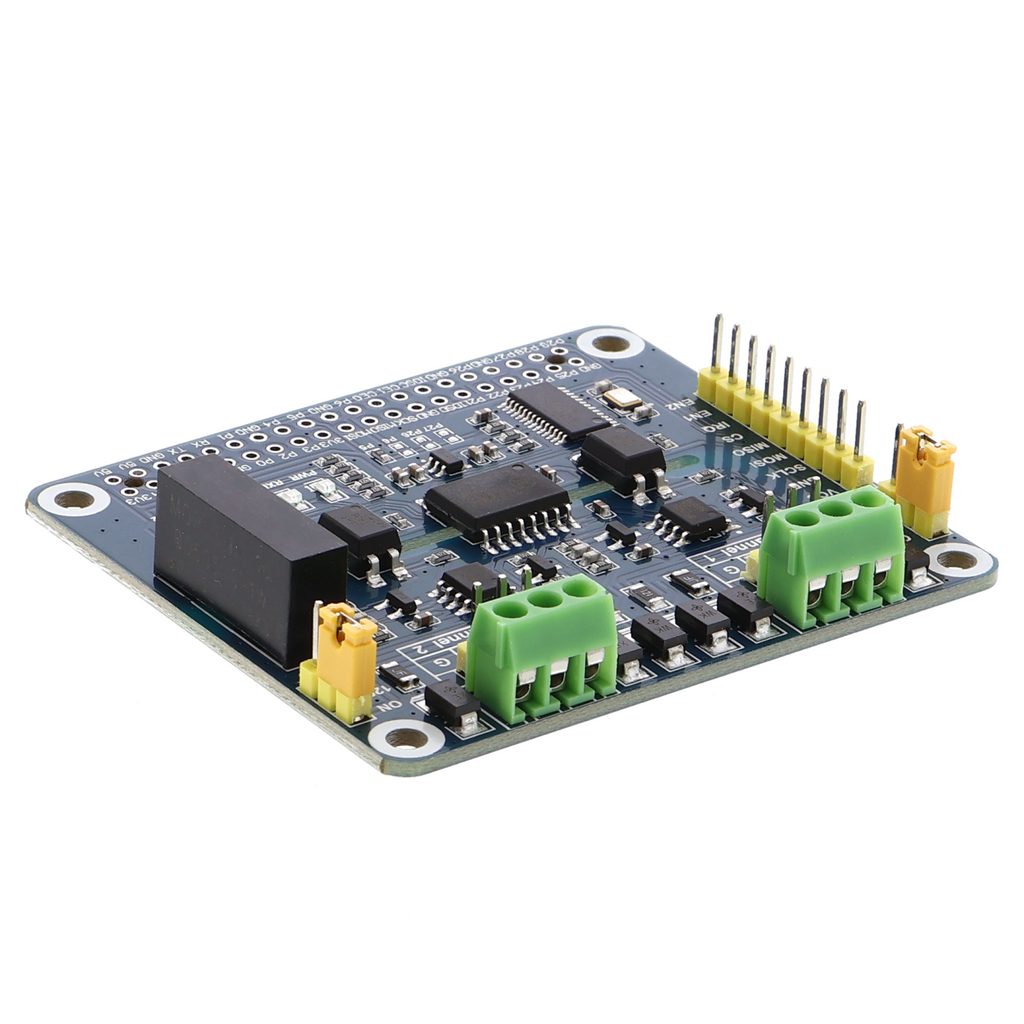

Il modulo di espansione RS485 aggiunge a un computer a scheda singola due canali di interfaccia indipendenti per la trasmissione seriale dei dati tramite RS485. Si collega direttamente al connettore GPIO a 40 pin e non richiede cablaggi aggiuntivi verso la scheda host.

Ogni canale offre un isolamento galvanico tra il livello logico della scheda host e i segnali RS485, aumentando l'immunità ai disturbi durante il funzionamento su linee più lunghe. È possibile collegare fino a 32 dispositivi per canale, generalmente tramite cavi a doppino intrecciato con resistori di terminazione da 120 ohm all'inizio e alla fine della linea bus. Il modulo riceve l'alimentazione dalla scheda host, eliminando la necessità di un'alimentazione separata.

Le aree di impiego comprendono reti di sensori distribuite in impianti industriali, sistemi di gestione degli edifici con diversi punti di misura in luoghi differenti, nonché impianti telecomandati o monitorati con requisiti di tempo reale ridotti. Nei prototipi da laboratorio è possibile realizzare una rete di sensori di temperatura in cui ogni sensore è collegato a un canale RS485 dedicato e i valori misurati vengono letti in modo sincronizzato.

Per il funzionamento è necessaria una libreria software che inizializzi la comunicazione RS485 sui pin GPIO assegnati. L'isolamento galvanico protegge la scheda host dalle correnti di dispersione provenienti dalla linea RS485, ma non esonera dall'adottare una topologia di rete corretta. Per segmenti bus più lunghi di 10 metri aumenta notevolmente la necessità di resistori di terminazione e di un cablaggio accurato.

Avvertenza di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nell'impianto elettrico domestico. Per il collegamento delle linee RS485 a utenze esterne o a sensori con tensione di rete è necessario consultare un elettricista qualificato. Tutti i lavori sull'impianto elettrico o nelle sue vicinanze sono riservati a elettricisti qualificati.

Contenuto della confezione

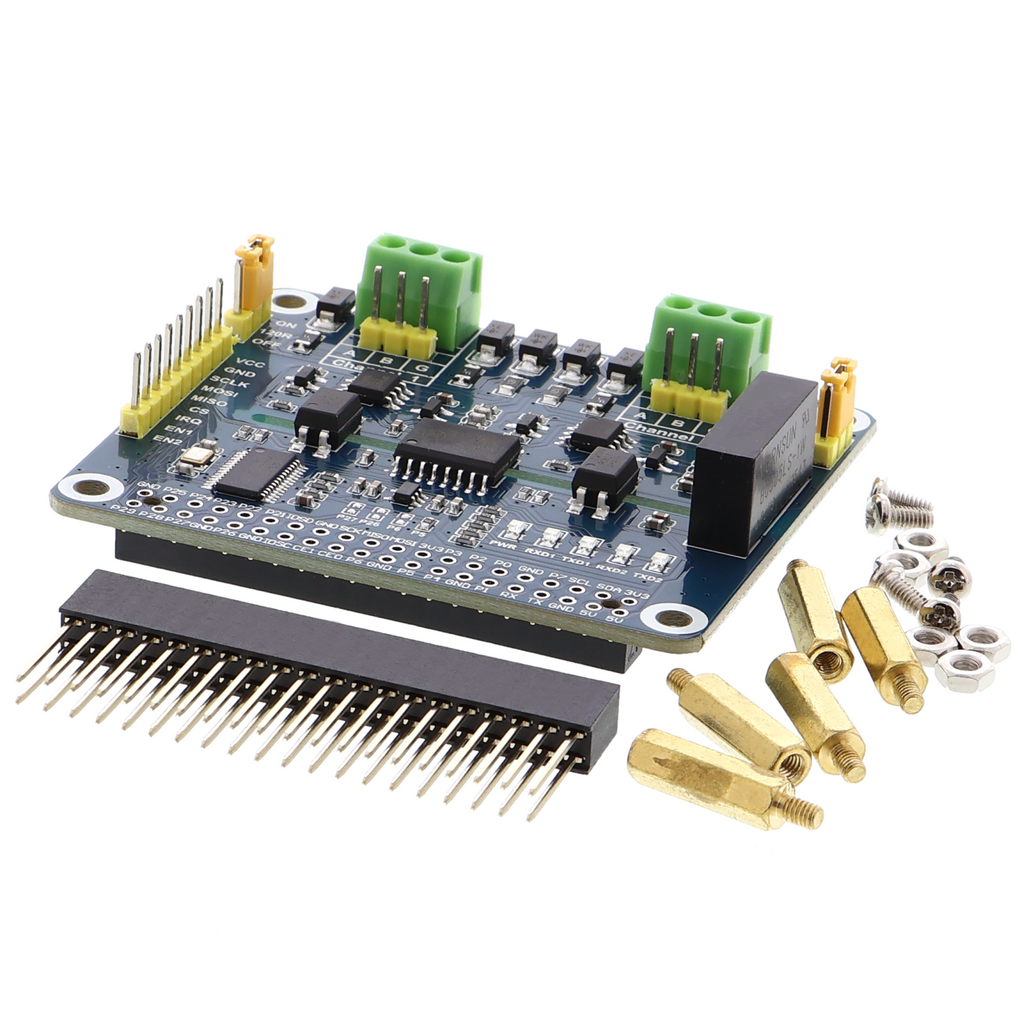

• 1x HAT di espansione RS485 isolato a 2 canali per Raspberry Pi
