Servomotore tipo ES08MAII, ES08MA2, comparabile a EMAX

Panoramica del prodotto

• Servomotore in miniatura con ingranaggi in plastica per applicazioni di controllo nel modellismo e nei progetti di robotica
• Coppia 1,8 kg·cm a 4,8 V
• Tensione di esercizio da 3,3 a 6 V
• Tempo di posizionamento di 60° in circa 0,1 secondi
• Controllo tramite segnale PWM (da 1000 a 2000 microsecondi)
• Dimensioni 23 * 12 * 29 mm, peso circa 9 grammi
• Ingranaggi in plastica e albero in metallo, connettore standard a 3 poli

Descrizione del prodotto

Questo servomotore controlla i movimenti in applicazioni compatte in cui lo spazio disponibile è ridotto e sono necessari comandi di posizionamento rapidi e precisi. Un ingranaggio in plastica converte la potenza del motore in coppia, mentre l'elettronica interna riceve i segnali PWM e regola autonomamente la posizione.

Il dispositivo funziona in un intervallo di tensione da 3,3 a 6 V e può quindi essere collegato direttamente alle schede a microcontrollore, senza bisogno di una conversione di livello aggiuntiva. La durata dell'impulso PWM compresa tra 1000 e 2000 microsecondi determina la posizione angolare desiderata; a 1500 microsecondi l'albero si trova nella posizione centrale. Un singolo servo richiede solo tre fili: alimentazione, massa e segnale di controllo.

Gli ambiti di utilizzo spaziano dagli aeromodelli ai piccoli bracci di presa robotici, fino ai meccanismi di brandeggio delle telecamere nelle installazioni di sorveglianza. Il peso ridotto di circa 9 grammi e le dimensioni compatte consentono anche configurazioni con più unità installate. Per la regolazione dell'inclinazione delle eliche, le funzioni di servo dello sterzo o i meccanismi di apertura e chiusura, la coppia disponibile di 1,8 kg·cm è pienamente sufficiente.

È necessaria una fonte di alimentazione in grado di fornire i picchi di corrente richiesti, in genere un pacco batterie carico o un alimentatore stabilizzato da circa 1 A. Il controllo PWM richiede un'uscita con durata degli impulsi variabile, disponibile sui microcontrollori comuni. Si raggiungono circa 60 gradi in 0,1 secondi; le applicazioni di precisione che richiedono una risoluzione di un decimo di grado non rientrano nell'ambito di utilizzo di questa struttura.

Avvertenza di sicurezza

Le parti mobili possono causare schiacciamenti o applicare una coppia senza preavviso; durante il funzionamento, tenere lontani mani e capelli lunghi. Questo dispositivo è destinato esclusivamente a prototipi, modellismo e scopi di sviluppo e non è adatto all'installazione in impianti domestici.

Contenuto della confezione

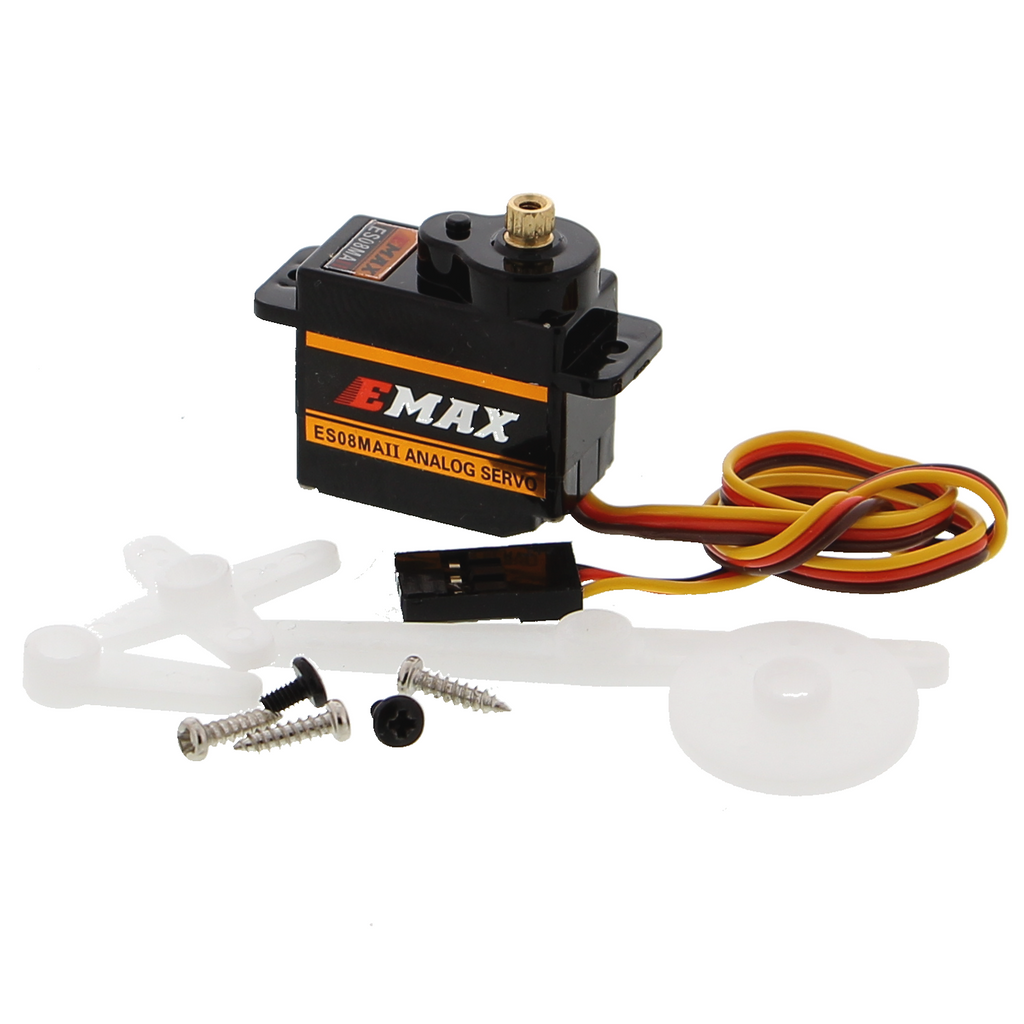

• 1x servomotore tipo ES08MAII, ES08MA2, comparabile a EMAX
• 4x squadrette del servo e viti di fissaggio
