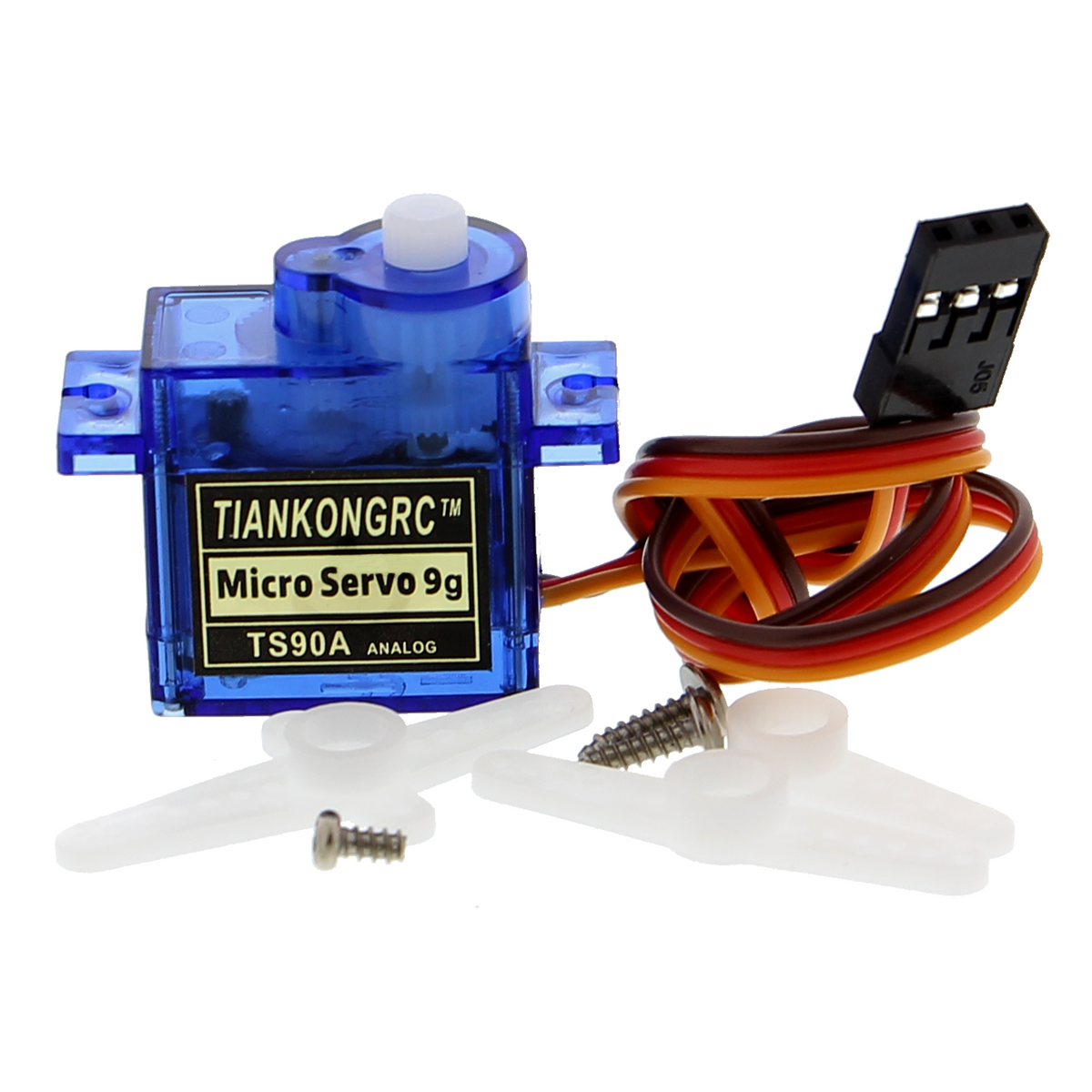

Servo TIANKONGRC TS90 - 3.3V

Panoramica del prodotto

• Microservomotore analogico con ingranaggi in plastica
• Tensione di esercizio da 3,3 a 6 V, coppia fino a 1,5 kg/cm a 6 V
• Controllo tramite segnale PWM (impulso servo standard)
• Angolo di rotazione da 180 a 200 gradi, senso di rotazione antiorario
• Connettore a 3 poli per massa, tensione e segnale di controllo

Descrizione del prodotto

Questo servomotore viene controllato tramite segnali PWM ed è adatto per attività di posizionamento precise in modelli radiocomandati, robot e meccanismi mobili. La durata dell'impulso determina la posizione target dell'albero di uscita, mentre un ingranaggio interno in plastica trasmette la forza dal motore di azionamento all'albero di uscita.

La tensione di esercizio è compresa tra 3,3 e 6 V. All'aumentare della tensione aumentano sia la velocità di rotazione sia la coppia: a 4,8 V il motore raggiunge 110 giri/min e 1,3 kg/cm, mentre a 6 V raggiunge 130 giri/min e 1,5 kg/cm. Il controllo è analogico e il motore adatta continuamente la posizione attuale al segnale PWM applicato.

Il campo di rotazione comprende da 180 a 200 gradi in senso antiorario. Gli impieghi tipici includono le funzioni di sterzo nei veicoli radiocomandati, i comandi del timone negli aeromodelli, le riprese con telecamere orientabili e i bracci robotici. A riposo il servo richiede solo pochi milliampere, ma sotto carico o con l'albero bloccato il consumo di corrente aumenta sensibilmente.

Il collegamento avviene tramite un connettore a 3 poli con cavi separati per massa, tensione di alimentazione e segnale di controllo. Nel dimensionamento dell'alimentazione è necessario tenere conto dell'aumento del consumo di corrente sotto carico.

Avvertenza di sicurezza

In caso di collegamento diretto alle uscite logiche a 5 V di una scheda a microcontrollore, il segnale di controllo del servo può superare il suo livello di 3,3 V; in tal caso è necessario un convertitore di livello. Questo prodotto è destinato esclusivamente alla realizzazione di prototipi, test e progetti di sviluppo e non è adatto all'uso in installazioni fisse o nell'impianto elettrico domestico.

Contenuto della confezione

• 1x TIANKONGRC TS90A Servo - 3.3V
