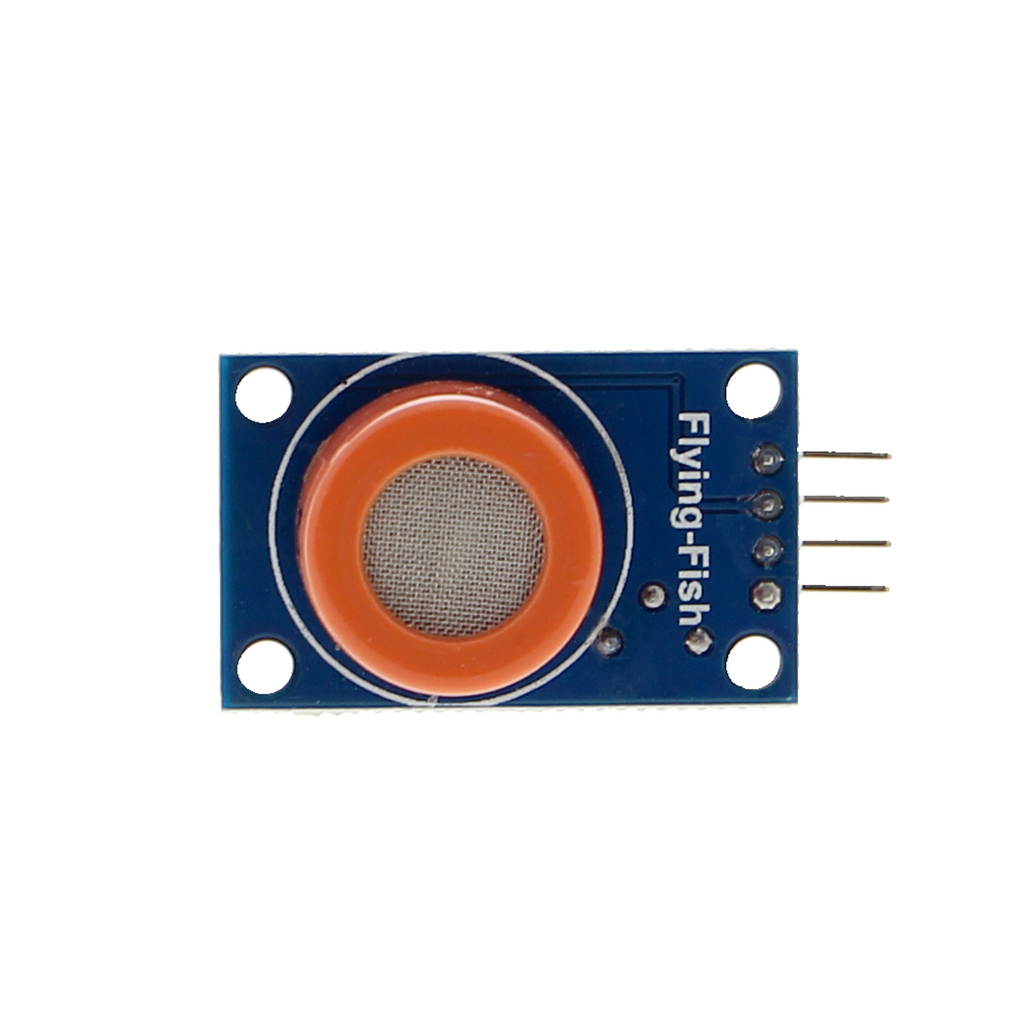

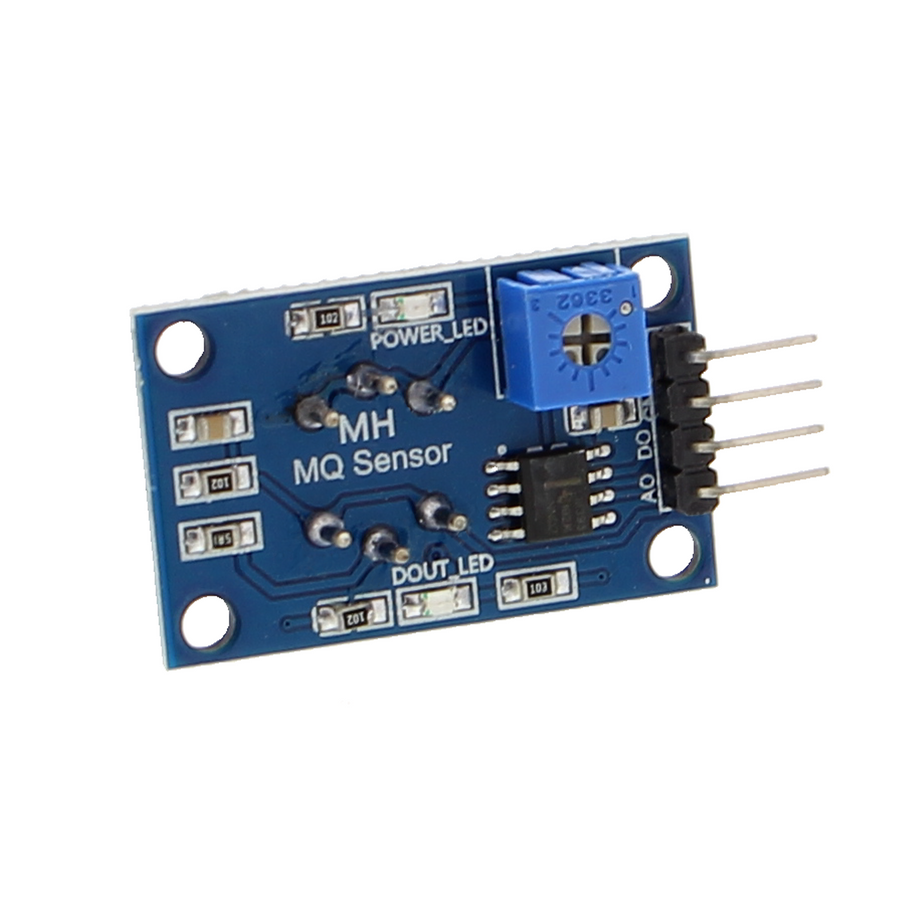

MQ-3 - Sensore per alcol

Panoramica del prodotto

• Sensore di gas per il rilevamento dei vapori di alcol
• Intervallo di misurazione da 0,04 a 4 mg/L
• Uscita analogica, tensione di alimentazione di 5 V
• Tempo di riscaldamento di circa 3 minuti
• Elemento riscaldante integrato nel chip del sensore

Descrizione del prodotto

Il MQ-3 è un sensore di gas per il rilevamento dei vapori di alcol. Il componente principale è un elemento semiconduttore a ossido metallico riscaldato, la cui resistenza varia in presenza di vapori di alcol. Questa variazione di resistenza viene convertita in una variazione di tensione all'uscita, che può essere letta con un semplice convertitore ADC di una scheda a microcontrollore.

Il sensore richiede una tensione di alimentazione di 5 V. Dopo l'accensione, è necessario prevedere una fase di riscaldamento di circa tre minuti prima che siano disponibili valori di misurazione affidabili. L'intervallo di misurazione copre da 0,04 a 4 mg/L, sufficiente per i test dell'alcol nel respiro e per il monitoraggio dell'aria nei veicoli e negli ambienti chiusi. Nei progetti, sensori di questo tipo vengono utilizzati, ad esempio, come parte di un sistema di allarme per l'alcol nel respiro o come componente di un monitor della qualità dell'aria in grado di rilevare anche i vapori di alcol.

Per il funzionamento sono necessari un modulo di alimentazione a 5 V e un microcontrollore con ingresso analogico. Per sorgenti di tensione inferiori a 5 V è necessario un aumento della tensione; con sistemi a 3,3 V è richiesto un booster.

Avvertenza di sicurezza

Il dispositivo è destinato esclusivamente alla realizzazione, ai test e allo sviluppo e non deve essere installato nel circuito elettrico domestico. Il sensore contiene un elemento riscaldante attivo e si scalda durante il funzionamento. Per domande sull'integrazione in impianti elettrici esistenti, consultare un tecnico qualificato.

Contenuto della confezione

• 1x MQ-3 - Sensore per alcol
