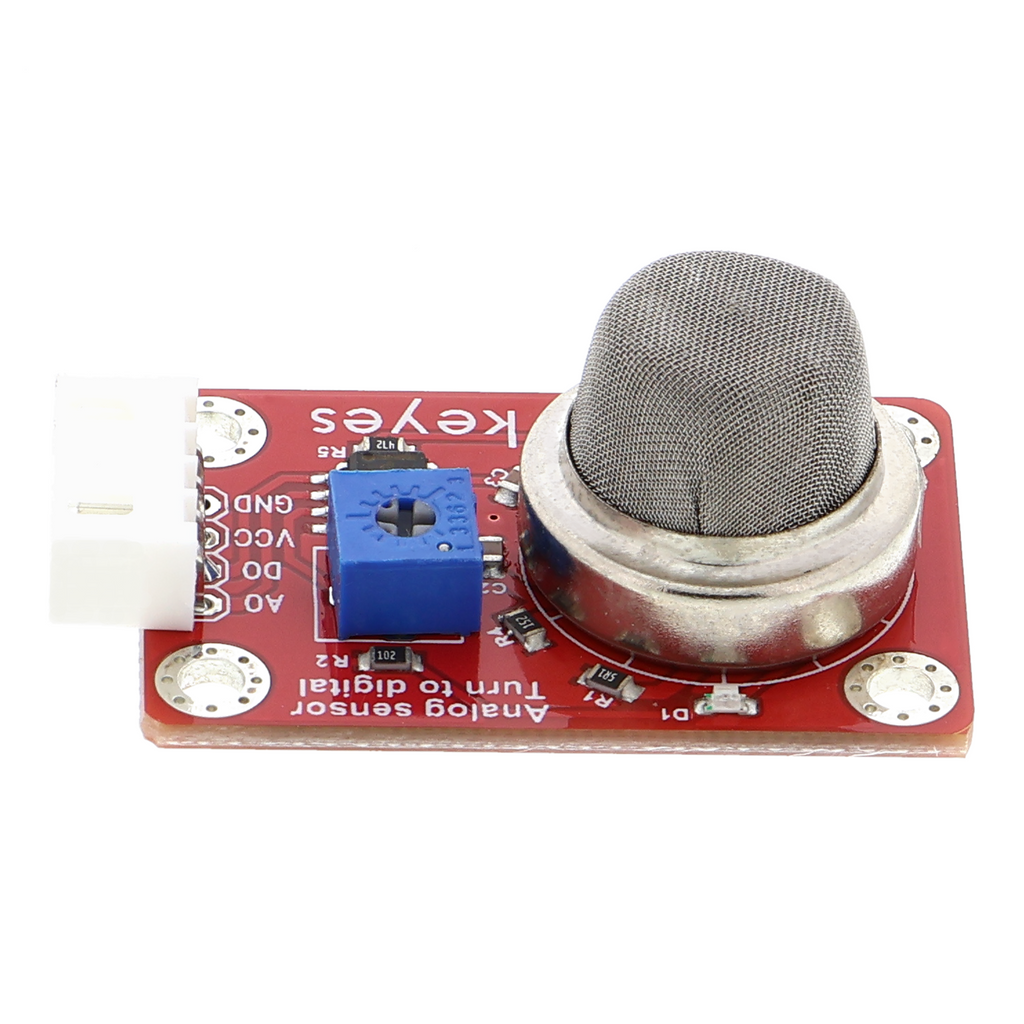

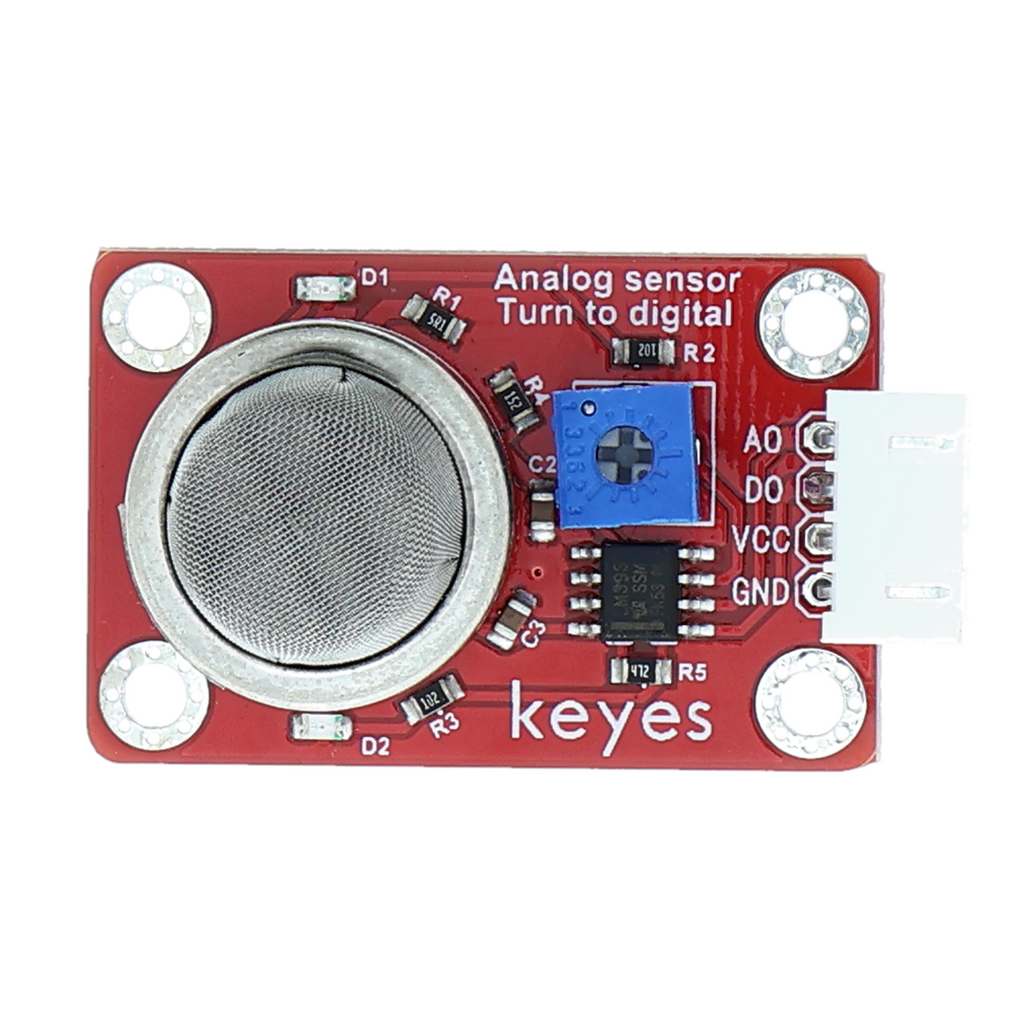

Sensore MQ-2 per gas metano - con presa XH2.54 4P

Panoramica del prodotto

• Sensore di gas per il rilevamento di metano, propano e altri gas combustibili
• Campo di misura fino a circa 10000 ppm
• Uscita analogica per l'elaborazione diretta del segnale
• Connettore XH2.54 a 4 poli per fori di collegamento standard
• L'elemento riscaldante integrato nel sensore garantisce la stabilità operativa

Descrizione del prodotto

Questo sensore di gas rileva gas combustibili come metano e propano attraverso una variazione chimica di un materiale semiconduttore. L'elemento riscaldante integrato consente misurazioni affidabili a temperatura ambiente. Il sensore fornisce un segnale di tensione analogico, che può essere collegato direttamente agli ingressi analogici dei microcontrollori.

Per funzionare, il sensore richiede una tensione di alimentazione di 5 V. L'elemento riscaldante consuma una quantità significativa di corrente, pertanto l'alimentazione deve essere adeguatamente dimensionata. I valori misurati non seguono una caratteristica lineare, quindi è consueta una calibrazione o un adattamento empirico dei valori misurati. Il tempo di risposta è nell'ordine dei minuti, pertanto non è possibile realizzare un allarme gas in tempo reale.

I campi di impiego includono il rilevamento di perdite di gas in ambienti di laboratorio, il monitoraggio di apparecchi a gas durante le attività di sviluppo e i moduli sensore per progetti didattici e di apprendimento. Il sensore è adatto per attività di misurazione stazionarie senza elevata dinamica. Le applicazioni portatili o alimentate a batteria sono problematiche a causa del consumo dell'elemento riscaldante.

Il connettore XH2.54 è un collegamento standard, ma non è direttamente compatibile con le comuni strip di pin con passo da 2,54 mm delle schede di sviluppo. Il segnale deve essere letto dal convertitore analogico-digitale del controller ed elaborato tramite software. Per le misurazioni senza standard di calibrazione, il sensore fornisce solo indicazioni relative della concentrazione.

Avvertenza di sicurezza

Questo sensore non è destinato all'installazione nel circuito elettrico domestico né ad applicazioni di sicurezza. L'utilizzo è limitato alla realizzazione di prototipi e a scopi di test e sviluppo. In caso di lavori in prossimità dell'impianto elettrico o di dubbi sull'alimentazione, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

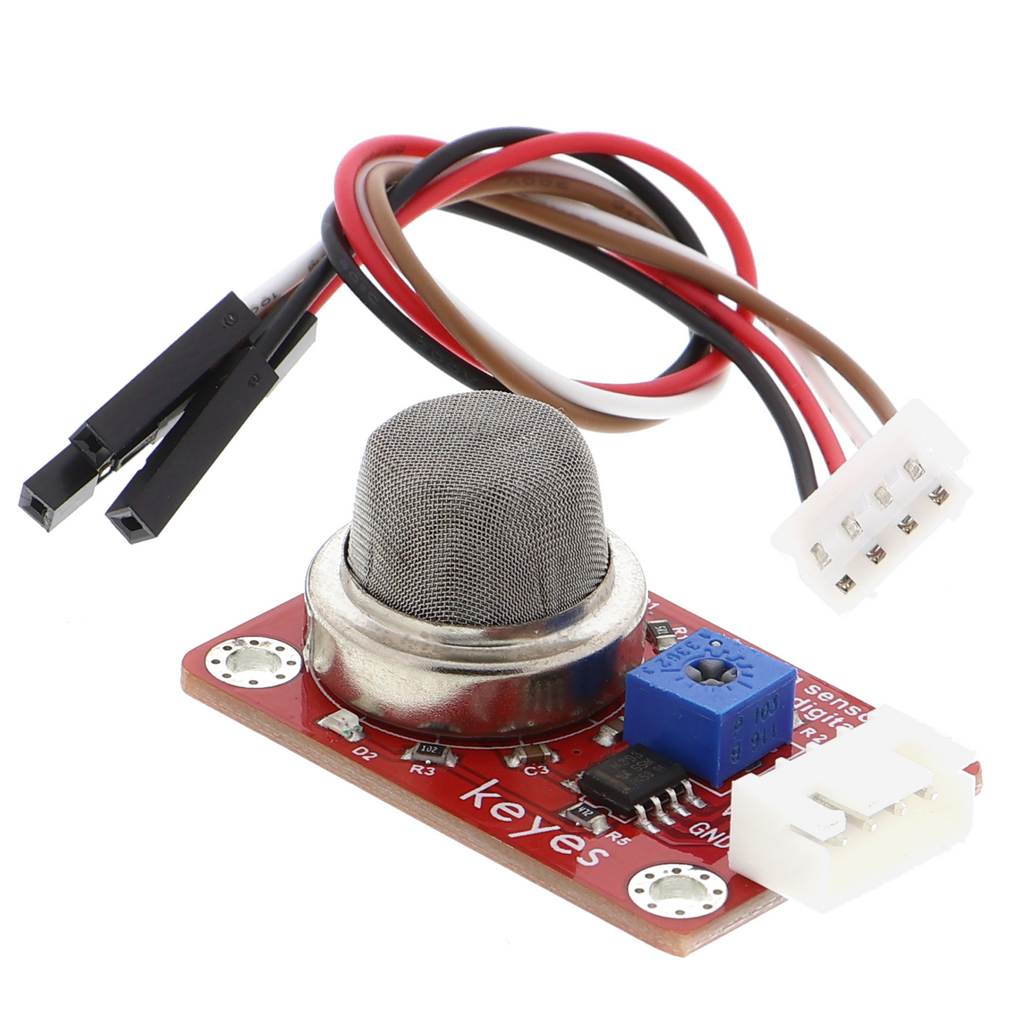

• 1* Sensore MQ-2 per gas metano - con connettore XH2.54 4P
