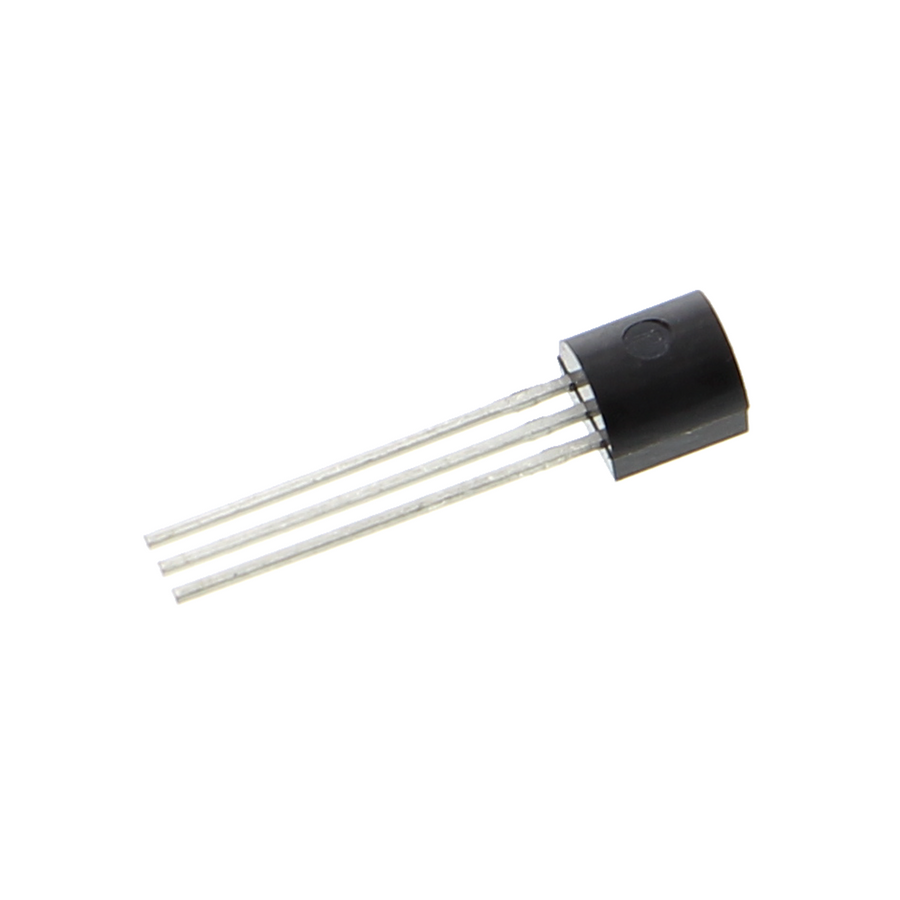

Sensore di temperatura TMP36GT9Z - analogico, da -40 a 125 °C, 2,7-5,5 V

Panoramica del prodotto

• Sensore di temperatura analogico in contenitore TO-92 con tre terminali
• Tensione di uscita proporzionale alla temperatura, 10 mV per °C
• Intervallo di misurazione da -40 °C a +125 °C, precisione ±3 °C
• Tensione di alimentazione da 2,7 a 5,5 V
• Calibrato direttamente in gradi Celsius, senza calibrazione esterna
• Passo di 2,54 mm tra i terminali

Descrizione del prodotto

Il sensore di temperatura TMP36GT9Z genera una tensione analogica che varia linearmente con la temperatura. A differenza dei sensori digitali, non emette un protocollo di dati, ma una tensione che viene collegata direttamente a un ingresso ADC di un microcontrollore.

Il principio di funzionamento è semplice: a 0 °C il sensore fornisce 500 mV, mentre a 25 °C fornisce 750 mV. Per ogni grado Celsius, la tensione di uscita aumenta di 10 mV. In questo modo è possibile calcolare la temperatura senza tabelle di riferimento né calibrazione esterna. La precisione di misurazione è di ±3 °C nell'intervallo specificato. Grazie alla bassa corrente di riposo, il sensore è adatto anche a sistemi alimentati a batteria, con un autoriscaldamento minimo.

Il compatto contenitore in plastica TO-92 a tre terminali si integra facilmente nei circuiti. Il sensore trova applicazione nel monitoraggio della temperatura per la gestione delle batterie, nei sistemi di climatizzazione e nei sistemi di controllo industriale, dove sono necessari valori di misurazione rapidi e semplici, senza l'overhead di un protocollo.

Il sensore richiede una tensione di alimentazione compresa tra 2,7 e 5,5 V e può essere collegato direttamente agli ingressi ADC dei microcontrollori. L'intervallo di misurazione va da -40 °C a +125 °C; tra 125 °C e 150 °C è possibile lavorare solo con una precisione ridotta.

Avvertenza di sicurezza

Il sensore non è destinato all'installazione nella rete elettrica domestica e deve essere utilizzato esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. In caso di dubbi sul corretto dimensionamento della tensione di alimentazione o sull'elaborazione del segnale, prima della messa in funzione è necessario consultare un tecnico qualificato.

Contenuto della confezione

• 1x sensore di temperatura TMP36GT9Z
