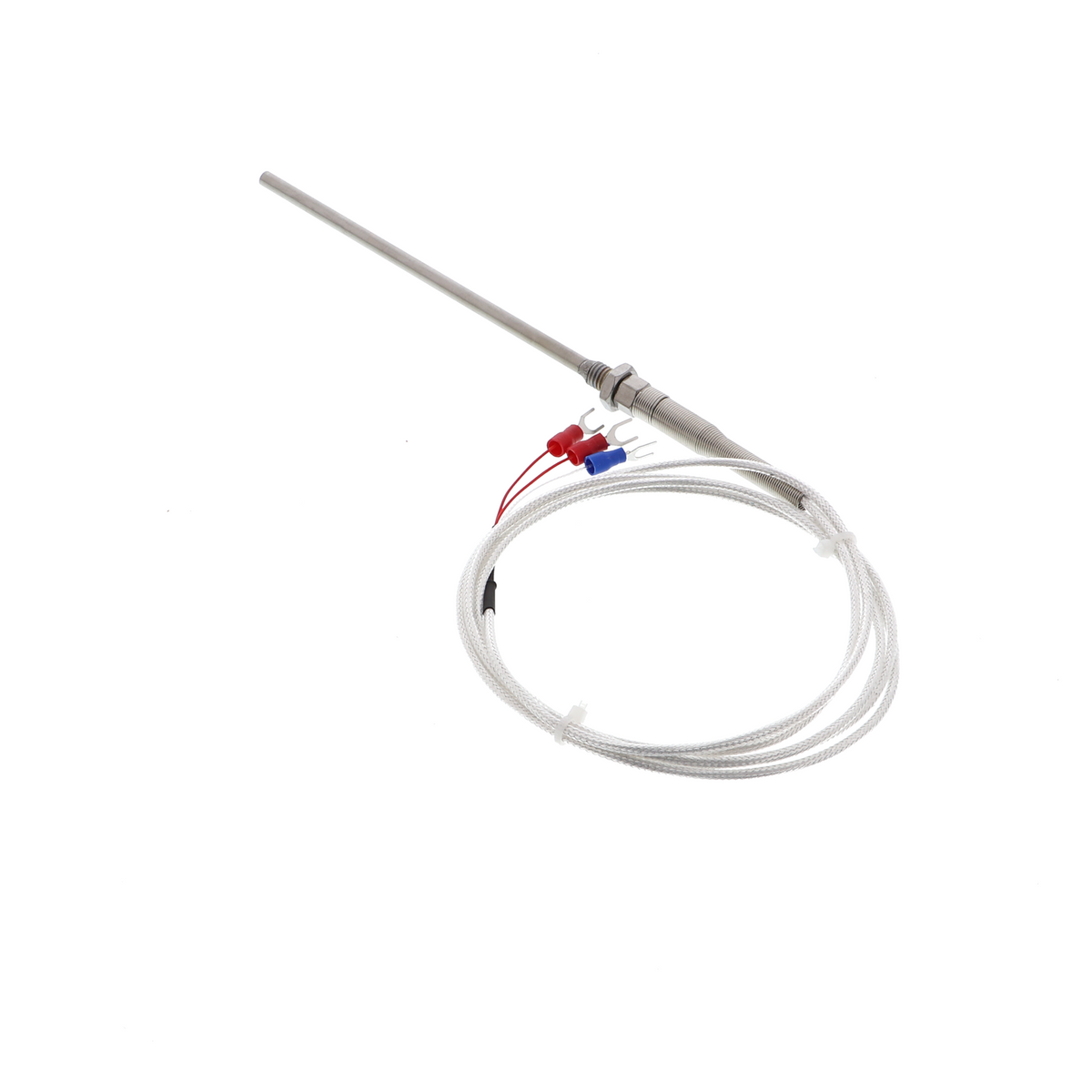

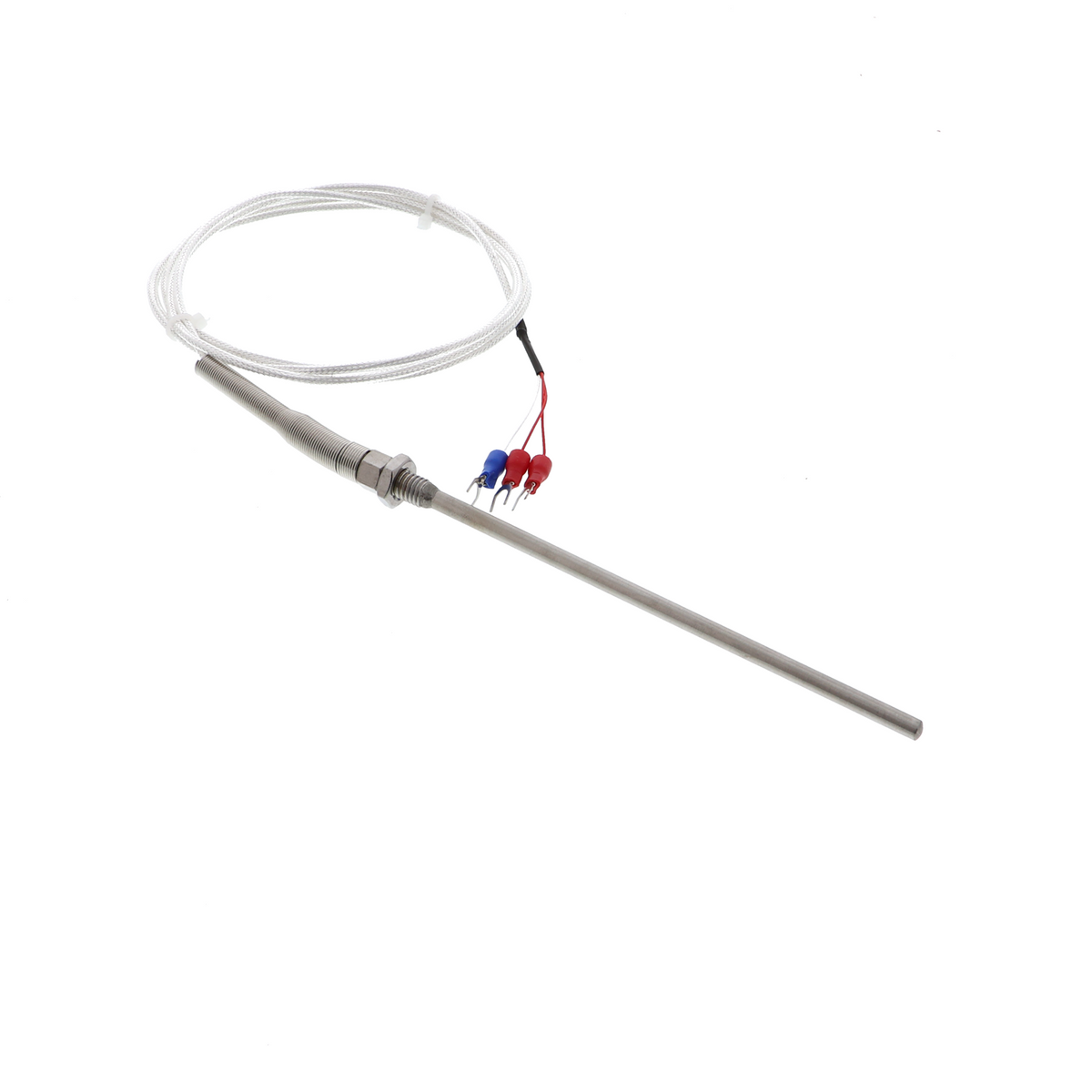

Sensore di temperatura PT100 WZPK-187 con sonda in metallo

Panoramica del prodotto

• Termometro a resistenza con elemento di misura al platino (Pt100)
• Campo di misura da −50 °C a +400 °C
• Precisione secondo DIN EN 60751 Classe A

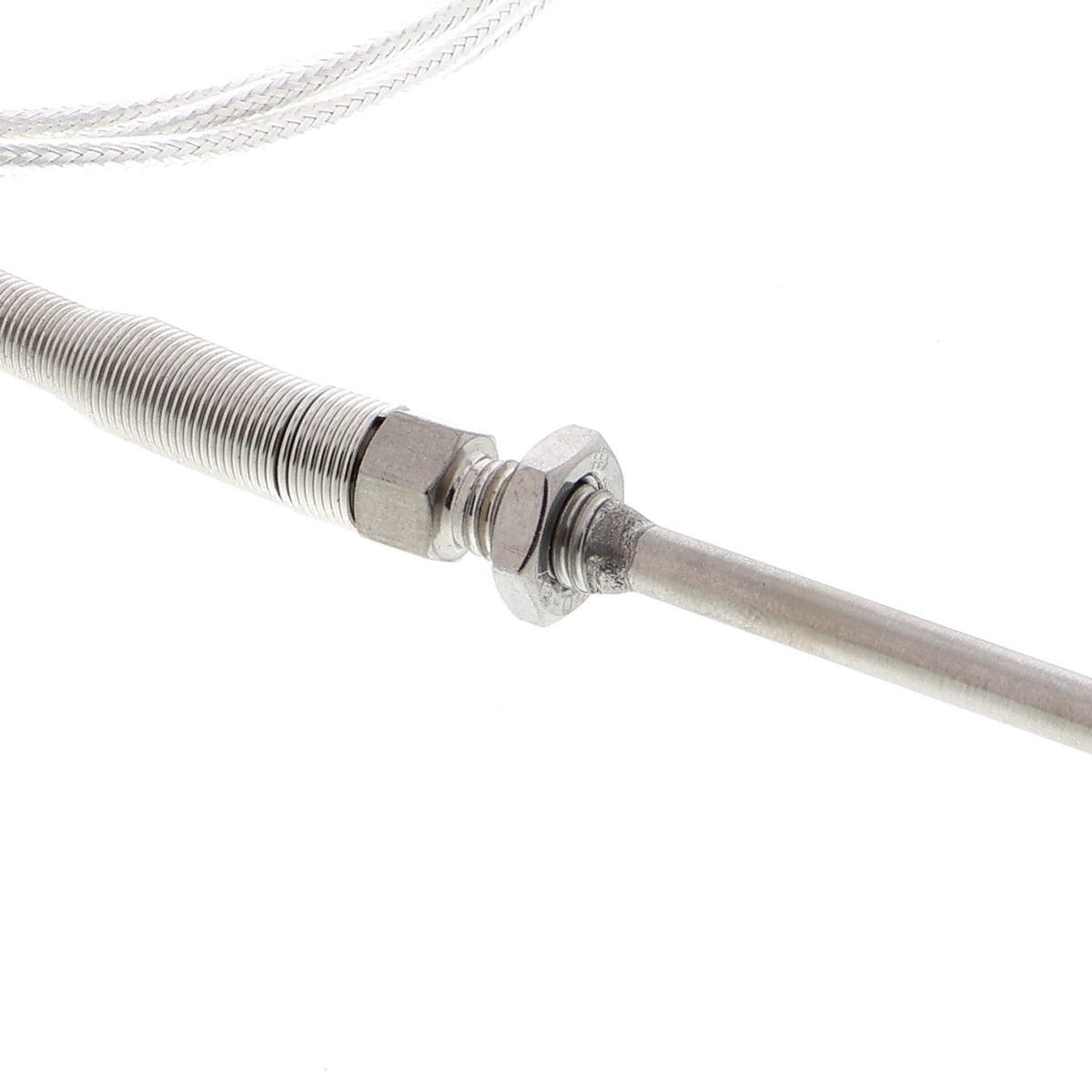

• Sonda in acciaio con filettatura M16*2 per il montaggio in impianti di processo

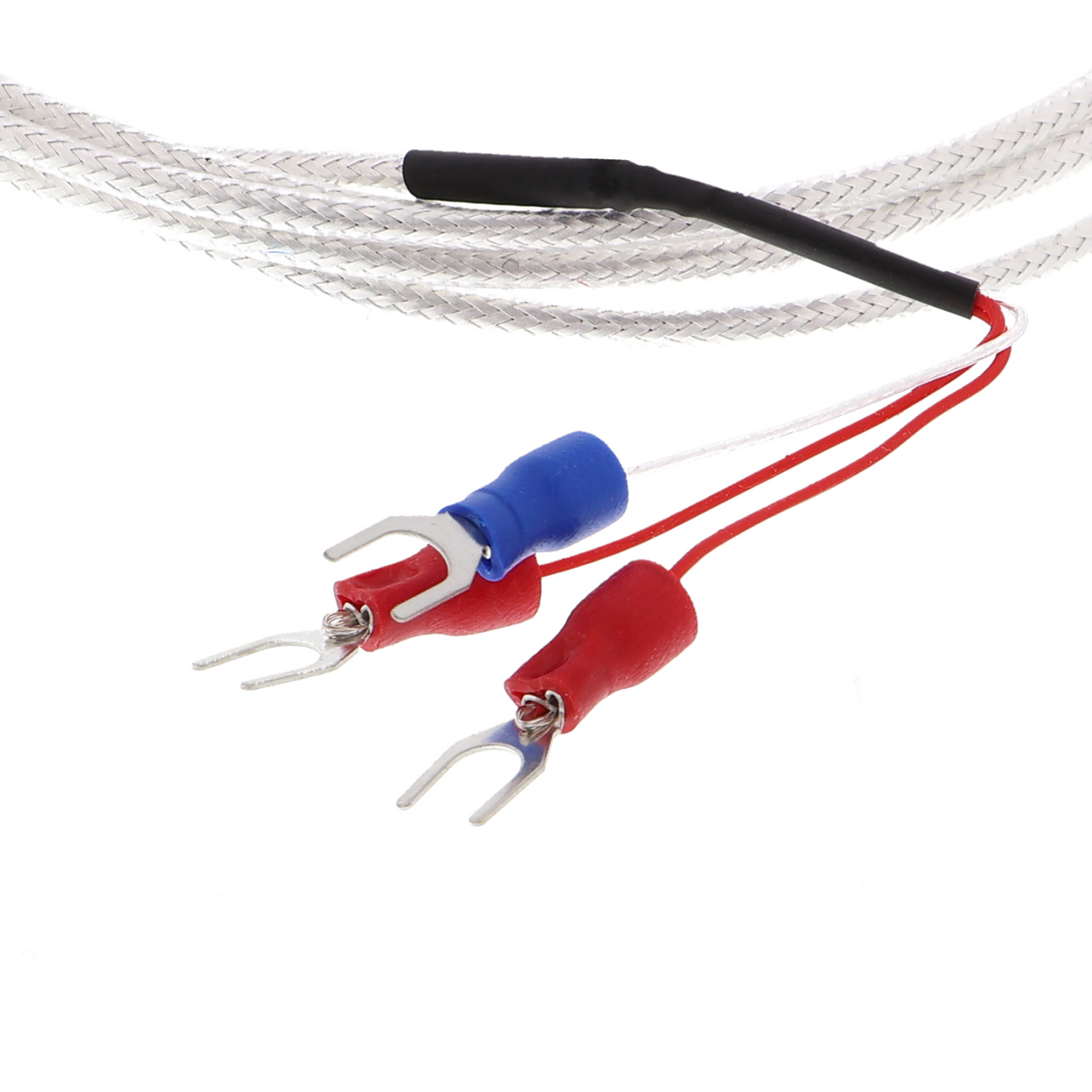

• Collegamento a quattro fili per una rilevazione precisa dei valori misurati

Descrizione del prodotto

Il termometro a resistenza misura la temperatura attraverso la variazione della resistenza di un elemento di misura al platino. Al variare della temperatura, la resistenza elettrica cambia in modo lineare, consentendo una rilevazione precisa da −50 °C a +400 °C. Il circuito a quattro fili compensa le resistenze dei cavi di collegamento, così anche cavi più lunghi tra il sensore e lo strumento di misura non influiscono sulla precisione.

L'elemento di misura è inserito in una robusta sonda in acciaio ed è dotato di una filettatura M16*2, che semplifica l'integrazione in impianti di processo e macchinari industriali. La precisione secondo DIN EN 60751 Classe A garantisce uno scostamento di ±(0,15 °C + 0,002·|t|), sufficiente per molte attività di regolazione. L'elemento sensibile non richiede manutenzione né calibrazione.

L'elemento di misura può essere utilizzato negli impianti di riscaldamento per il monitoraggio della temperatura dell'acqua della caldaia, nella tecnologia di processo per la regolazione dei processi e in ambienti di laboratorio per misurare la temperatura di vari liquidi e gas. Il sensore può essere impiegato anche per controllare la temperatura dei macchinari nella produzione metallurgica o durante il funzionamento di pompe di grandi dimensioni.

Per la rilevazione dei valori misurati è necessario uno strumento di misura o un regolatore compatibile, che supporti i collegamenti a quattro fili e sia in grado di valutare le resistenze Pt100. Sono possibili senza problemi cavi di collegamento lunghi fino a circa 50 m; per lunghezze superiori è consigliabile concordare il dimensionamento preciso con il produttore dello strumento.

Avvertenza di sicurezza

Il sensore è adatto esclusivamente all'impiego in macchinari e impianti di processo con temperature fino a 400 °C; temperature superiori danneggiano l'elemento di misura. Per l'installazione in condotte del vapore o in sistemi pressurizzati è necessario utilizzare un pozzetto di protezione. Gli interventi sul cablaggio elettrico e la messa in funzione devono essere eseguiti esclusivamente da un elettricista qualificato; in caso di dubbi sull'integrazione in impianti esistenti, prima della messa in funzione è necessario consultare un elettricista qualificato.

Contenuto della confezione

• 1x Sonda del sensore di temperatura WZPK-187
