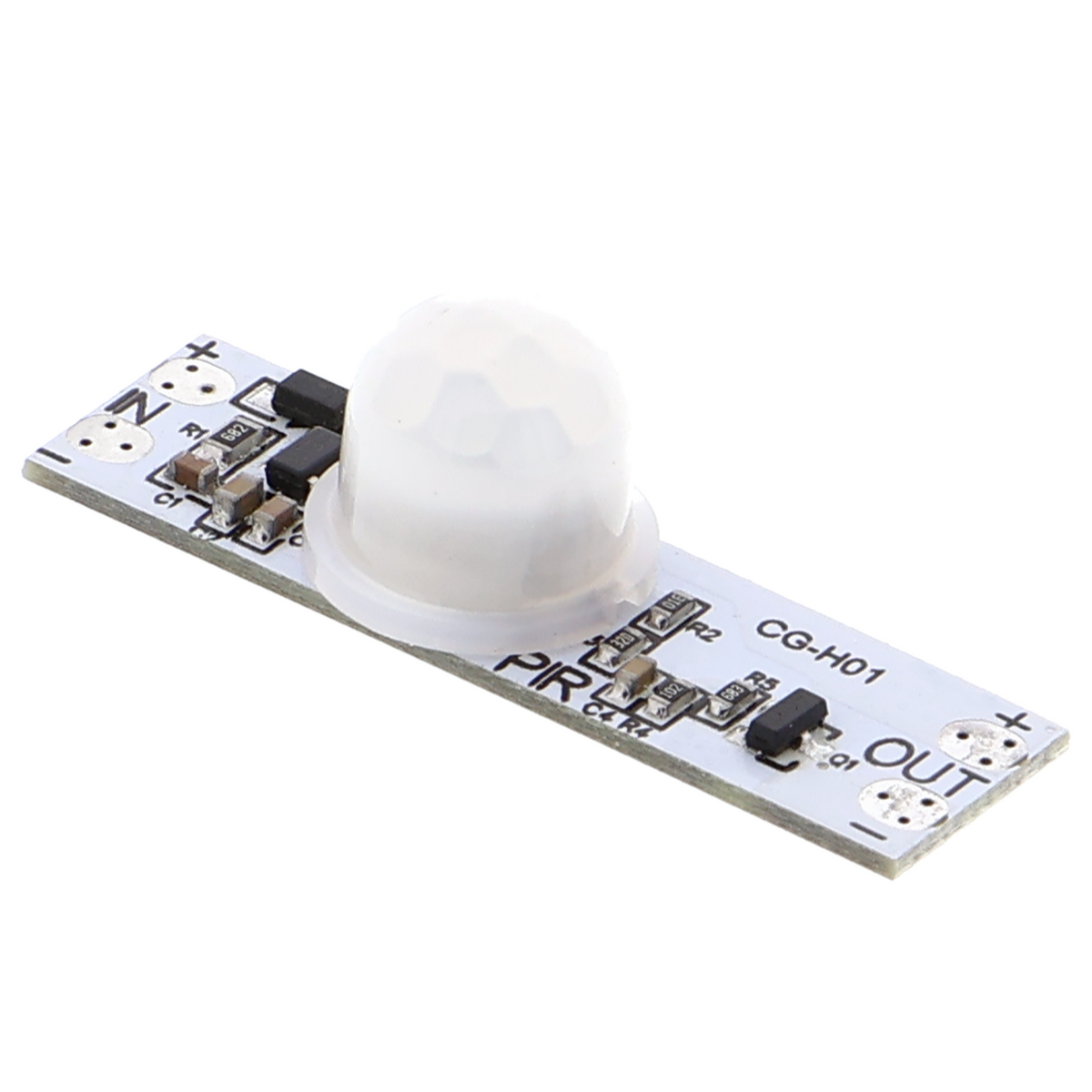

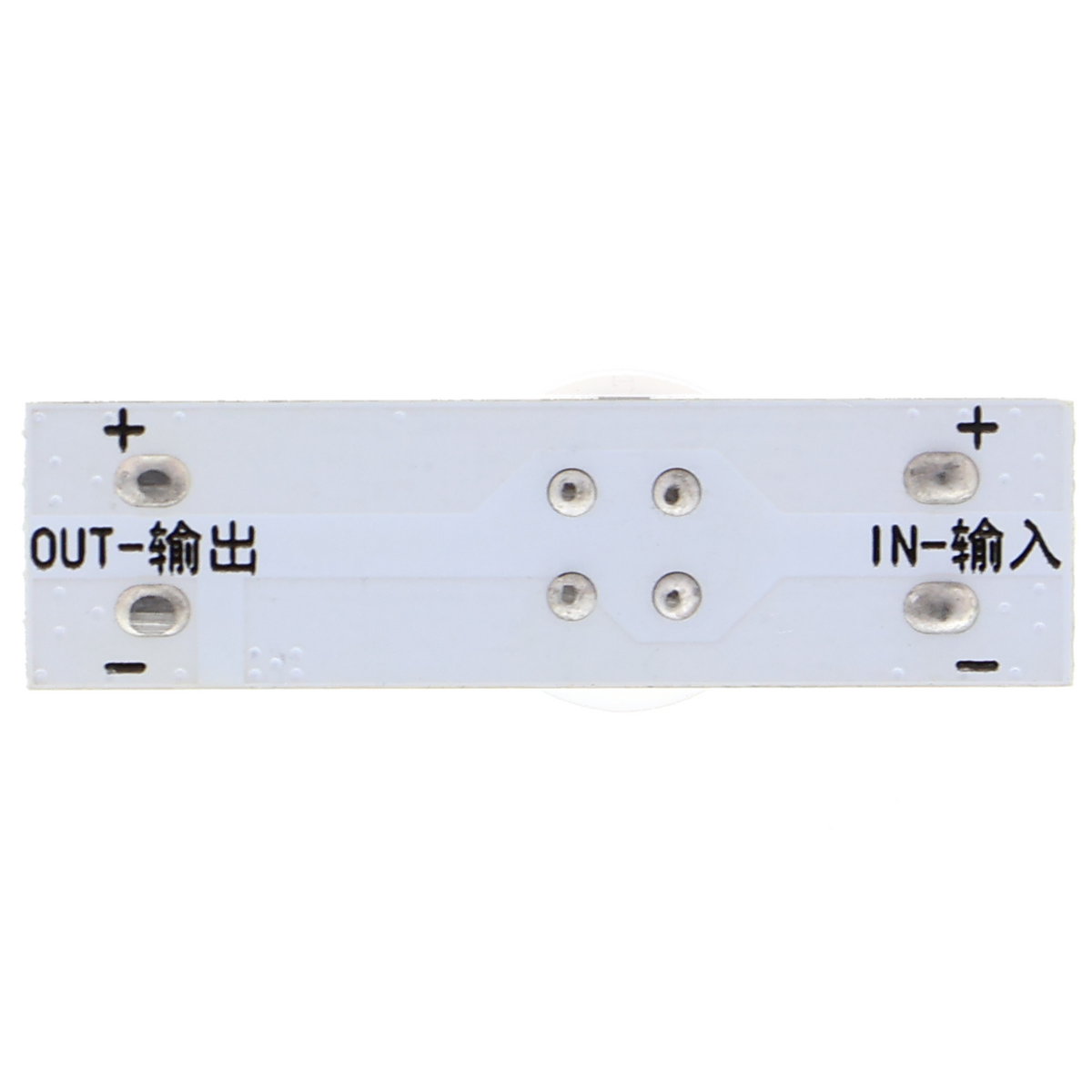

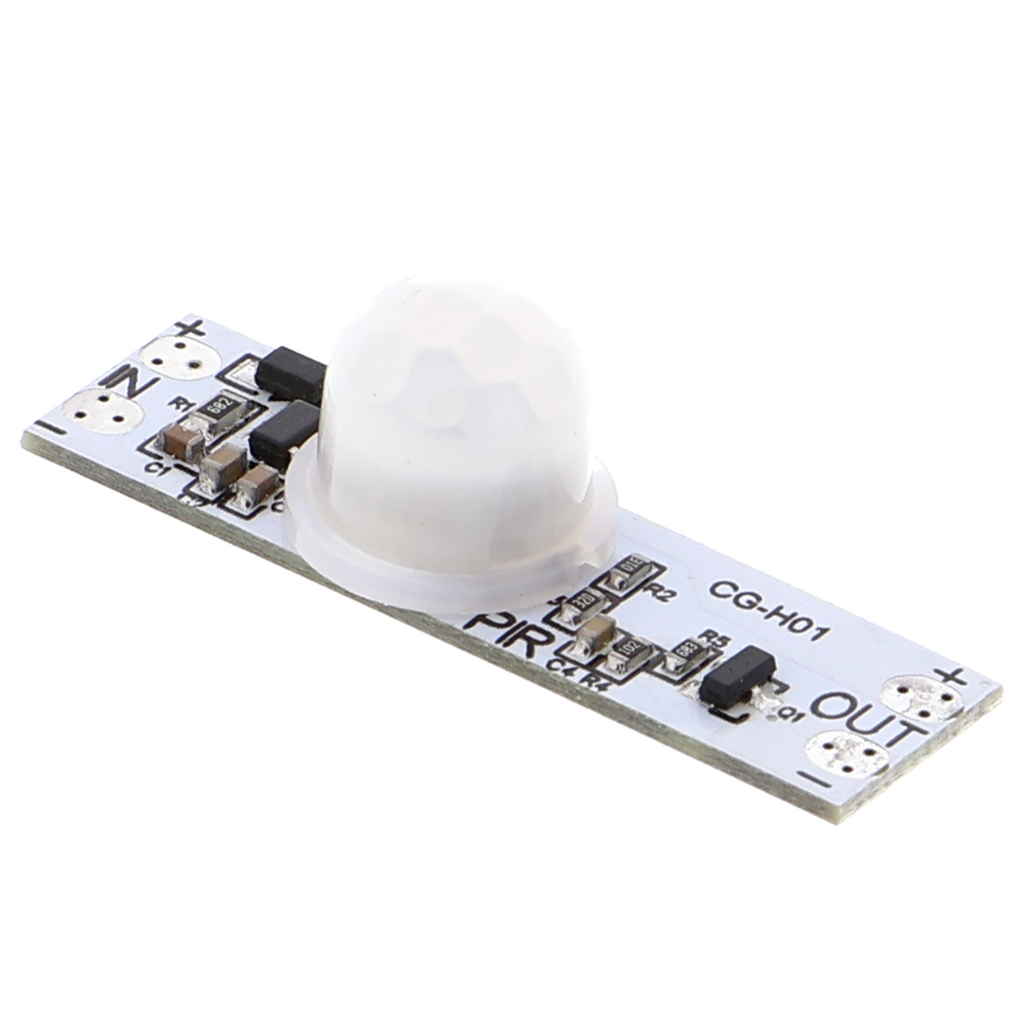

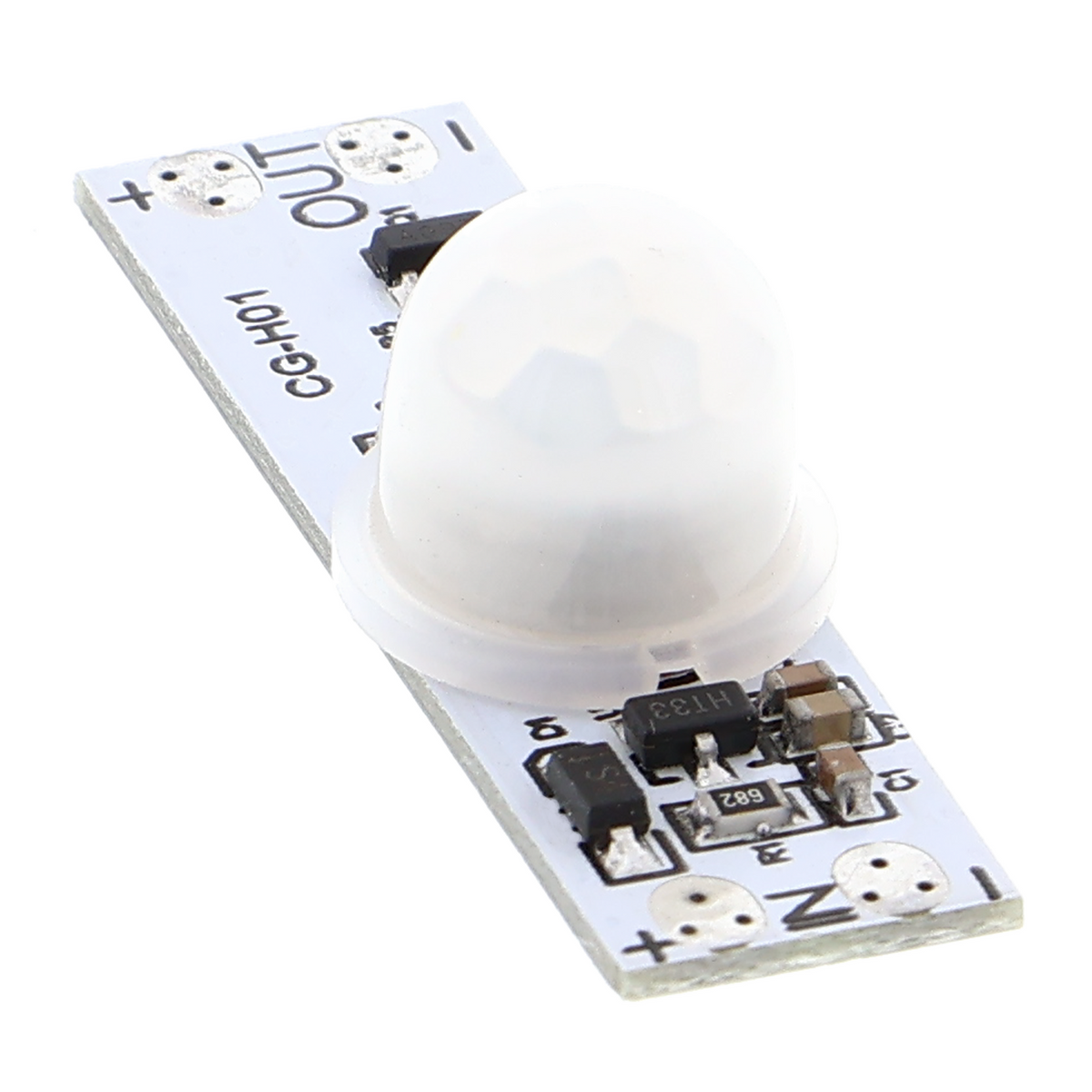

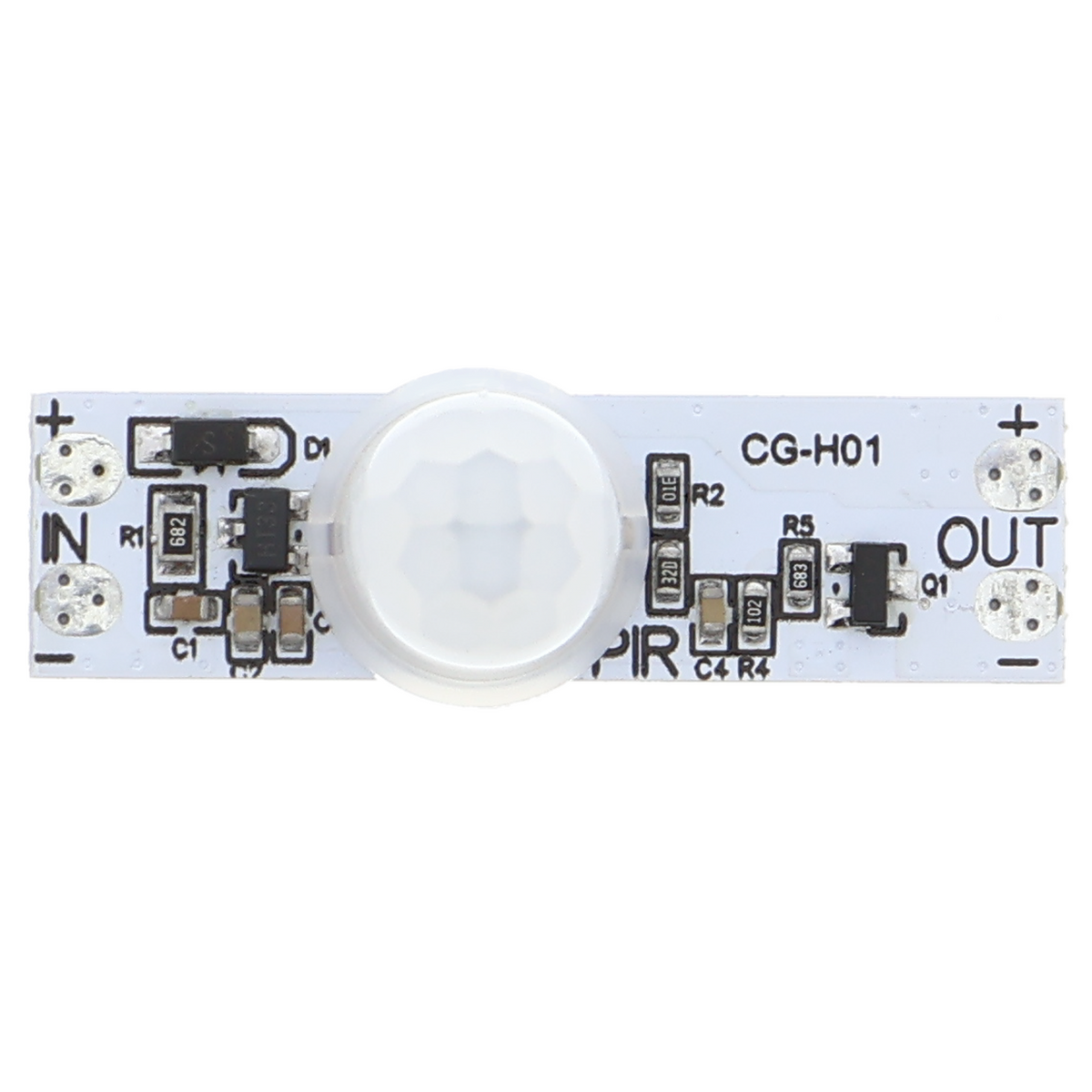

Sensore di movimento, rilevatore di movimento, interruttore di movimento MR-HY3612

Panoramica del prodotto

• Il sensore rileva i movimenti tramite radiazione infrarossa (PIR)
• Portata di rilevamento fino a 7 metri, campo visivo di circa 110 gradi
• Tempo di reazione inferiore a un secondo
• Segnale di uscita per il controllo di altri dispositivi
• Tensione di esercizio da 4,5 a 12 volt
• Basso consumo di corrente in standby
• Tempo di ritardo regolabile dallo spegnimento fino a cinque minuti

Descrizione del prodotto

Questo sensore di movimento a infrarossi rileva la radiazione termica di persone e animali e, quando rileva un movimento, emette un segnale elettrico. Il modulo funziona senza contatto e reagisce ai cambiamenti di posizione all'interno di un'area di rilevamento fino a sette metri; un campo visivo di circa 110 gradi determina la posizione di montaggio abituale.

Un potenziometro per il ritardo successivo può essere calibrato su tempi di ritardo compresi tra pochi secondi e cinque minuti, rendendo il modulo adatto, ad esempio, all'illuminazione che rimane accesa più a lungo dopo il rilevamento di un movimento. Il modulo memorizza lo stato di movimento per evitare falsi interventi causati da singoli impulsi di movimento. In standby, il consumo di corrente è inferiore a un milliampere, quindi il sensore può funzionare più a lungo anche in sistemi alimentati a batteria.

Il modulo controlla direttamente relè, driver LED o piccoli motori, oppure genera segnali di interrupt per schede controller. Il sensore viene utilizzato in sistemi di illuminazione automatica per corridoi e vani scala, in impianti di sorveglianza con funzione di allarme e in circuiti con rilevatori di presenza per una ventilazione a basso consumo energetico. Il modulo trova impiego anche in robot mobili o rilevatori di movimento per esperimenti.

Il modulo richiede un'alimentazione compresa tra 4,5 e 12 volt e, sull'uscita, presuppone una distanza dagli ingressi logici digitali a 5 V quando la tensione di esercizio è diversa. Il tempo di riscaldamento dopo l'accensione è di circa 30 secondi, necessari per stabilizzare il sensore.

Avvertenza di sicurezza

Questo modulo non è destinato all'installazione nell'impianto elettrico domestico. Serve esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi sull'alimentazione, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x sensore di movimento MR-HY3612
