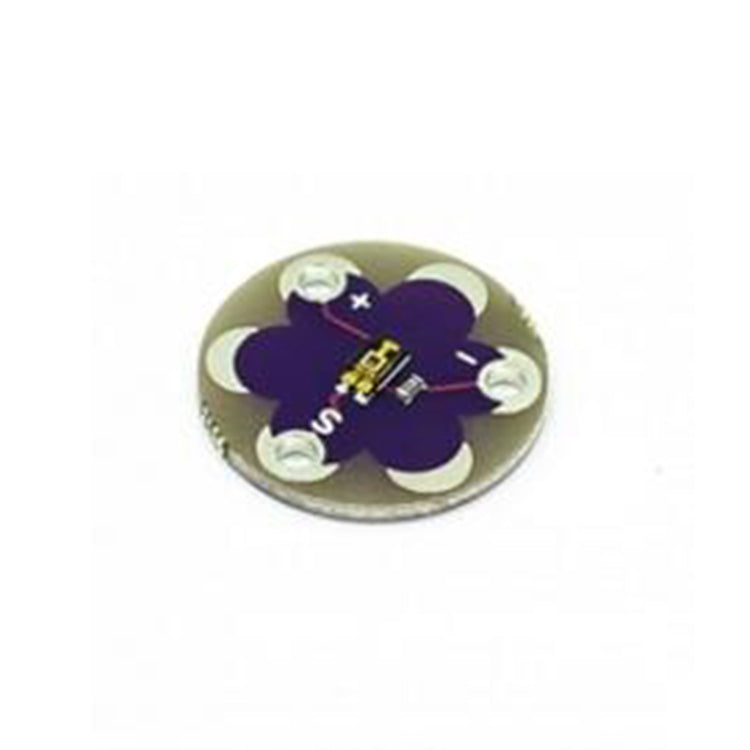

Sensore di luce LilyPad TEMT6000

Panoramica del prodotto

• Sensore di luce analogico per dispositivi elettronici indossabili e prototipi
• Campo di misura da 0 a circa 6000 lux, lineare rispetto alla luminosità ambientale
• Tensione di esercizio da 2,7 a 5,5 V
• Uscita tramite semplice pin di uscita analogico (da 0 a 5 V)
• Consumo energetico molto basso, ideale per progetti alimentati a batteria
• Integrato in una sottile scheda LilyPad con piste conduttive per cucitura

Descrizione del prodotto

Il sensore di luce rileva la luminosità dell'ambiente circostante e restituisce il valore misurato sotto forma di tensione. Il sensore TEMT6000 funziona in modo lineare in un pratico intervallo di circa 6000 lux, che copre sia gli ambienti interni sia la luce diurna esterna. Il modulo è quindi adatto alle applicazioni che devono reagire alle variazioni dell'illuminazione, come i display con regolazione automatica della luminosità o i progetti che distinguono tra giorno e notte.

La tensione di esercizio da 2,7 a 5,5 V consente il funzionamento diretto con comuni schede per microcontrollori o persino con sistemi a 3,3 V senza convertitore di livello. Il pin di uscita analogico viene collegato all'ingresso ADC di un microcontrollore; il valore di tensione misurato è proporzionale alla luminosità rilevata. Non è necessaria alcuna calibrazione.

Soprattutto nei progetti di elettronica indossabile, il consumo energetico estremamente ridotto rappresenta un vantaggio, poiché incide appena sulla durata della batteria. Non è necessaria una ingombrante scheda breakout per sensori: l'elettronica è invece integrata nella piattaforma piatta LilyPad, dotata di superfici di connessione integrate per la cucitura diretta. Gli esempi di utilizzo includono sensori di luce in capi d'abbigliamento che reagiscono al buio, il rilevamento della luminosità in strumenti di misura mobili o il controllo della luce diurna in installazioni alimentate a batteria.

Il sensore è adatto solo se si seleziona un ingresso analogico sul microcontrollore e non è destinato alle interfacce digitali. Valori di illuminazione superiori a circa 6000 lux limitano il campo di utilizzo. La piattaforma LilyPad richiede competenze di cucitura conduttiva o saldatura per il fissaggio.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nella rete elettrica domestica o in installazioni permanenti. Rispetta la tensione di esercizio massima di 5,5 V per evitare danni al sensore.
