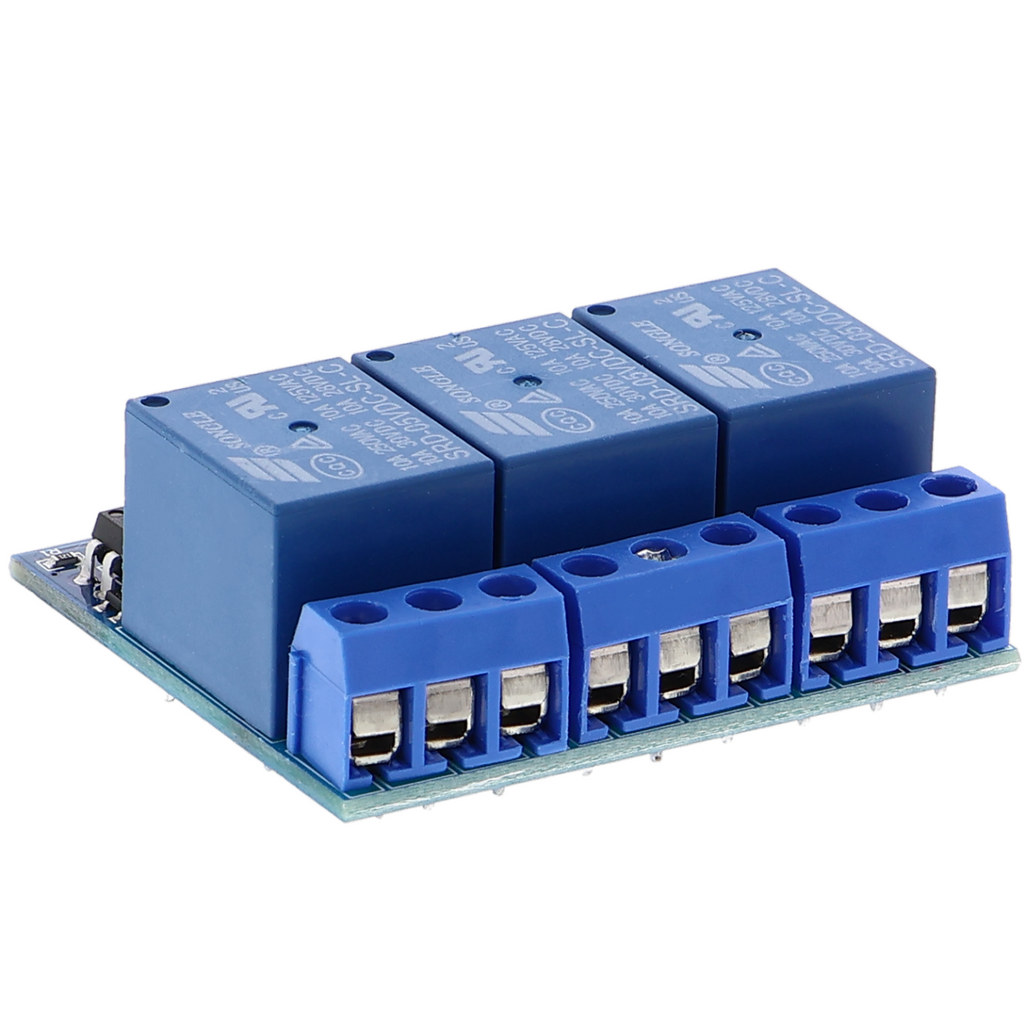

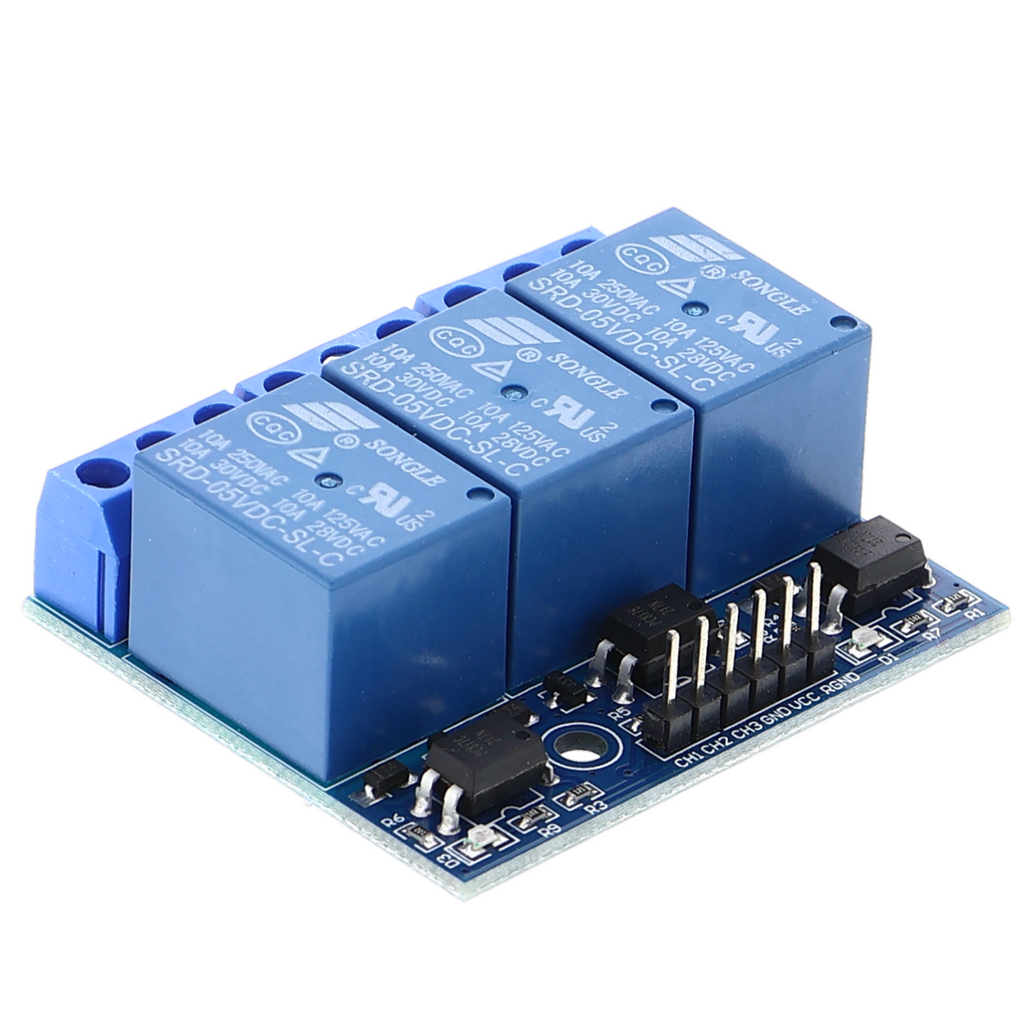

Scheda relè a 3 canali 5V / 230 V - compatibile con Arduino, PIC, AVR, DSP, ARM

Panoramica del prodotto

• Scheda relè a tre canali per la commutazione di carichi a 230 V
• Controllo tramite livelli logici a 5 V di schede a microcontrollore
• Ogni canale commuta fino a 10 A a 230 V
• Indicazione ottica tramite LED per ogni canale
• Frequenza di commutazione dei relè fino a 100 Hz

Descrizione del prodotto

Una scheda relè a tre canali consente di commutare utenze a 230 V, come lampade, sistemi di riscaldamento o pompe, tramite un microcontrollore. Il controllo avviene tramite livelli logici standard a 5 V, consentendo il collegamento diretto a comuni schede di sviluppo. Ogni canale utilizza un relè elettromeccanico e può commutare fino a 10 A a 230 V.

Per il controllo, la scheda richiede un'uscita digitale per ogni canale. I LED segnalano visivamente lo stato di commutazione di ciascun relè. In questo modo è possibile leggere immediatamente lo stato attuale senza dover guardare all'interno del circuito. La frequenza di commutazione dei relè raggiunge i 100 Hz, un valore sufficiente per le applicazioni temporizzate.

Gli ambiti di utilizzo comprendono i sistemi di automazione domestica, ad esempio per la regolazione a distanza dell'illuminazione o l'attivazione automatica dei circuiti elettrici per gli elementi riscaldanti. In laboratorio, questi moduli possono essere utilizzati anche per controllare macchine come ventilatori o trapani a colonna. Nei progetti di stazioni meteorologiche è possibile azionare automaticamente tende da sole o tapparelle quando vengono rilevati pioggia o vento.

È necessario un alimentatore separato per la scheda relè, che fornisca l'alimentazione alla logica delle bobine. Inoltre, i cavi a 230 V devono essere collegati a regola d'arte. Per il funzionamento nella rete elettrica domestica sono necessarie misure di protezione come gli interruttori automatici.

Avvertenza di sicurezza

Questa scheda relè funziona con una tensione alternata di 230 V e deve essere cablata esclusivamente da personale qualificato in ambito elettrico. Il modulo è destinato esclusivamente a scopi di test e sviluppo nell'ambito di prototipi e non è previsto per l'installazione diretta negli impianti elettrici domestici. Prima della messa in servizio, per interventi sull'alimentazione elettrica o nelle sue immediate vicinanze è necessario consultare un tecnico qualificato.

Contenuto della confezione

• 1x scheda relè a 3 canali 5V / 230 V - compatibile con Arduino, PIC, AVR, DSP, ARM
