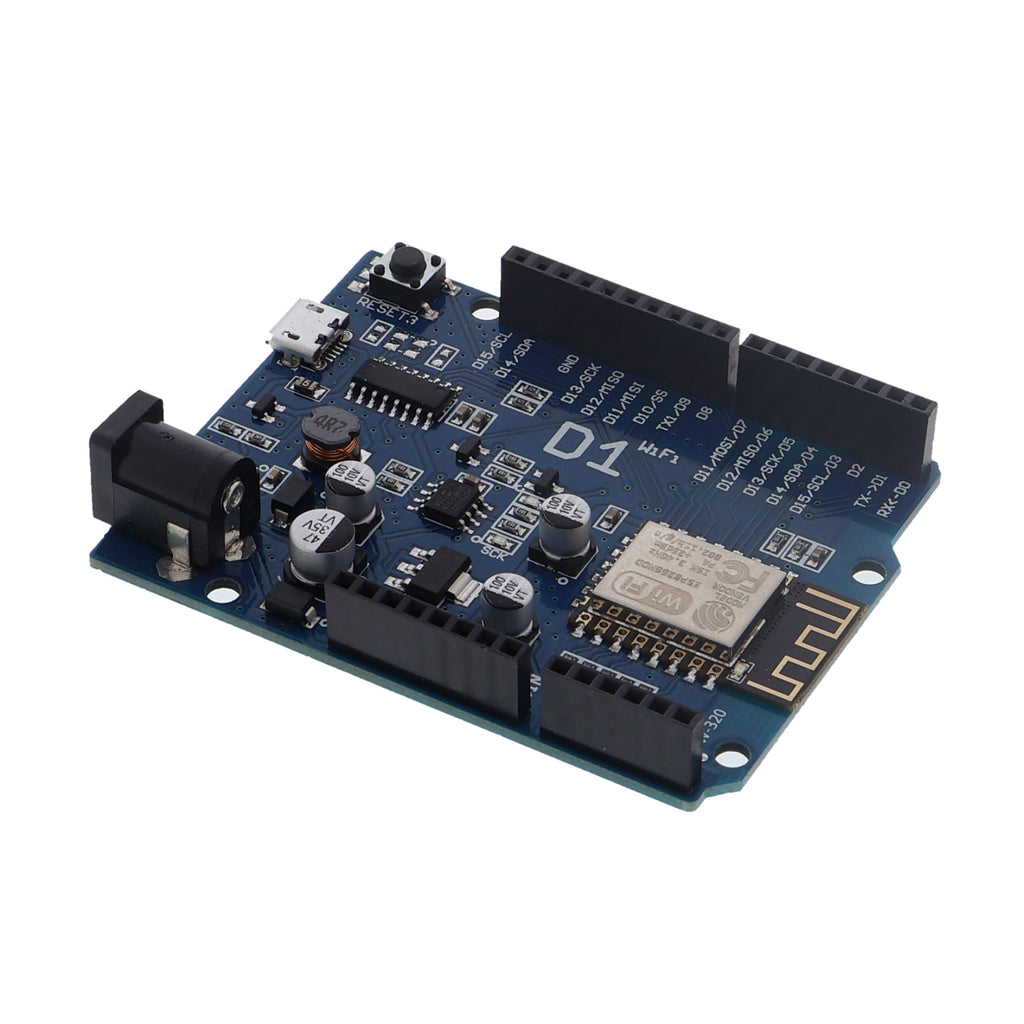

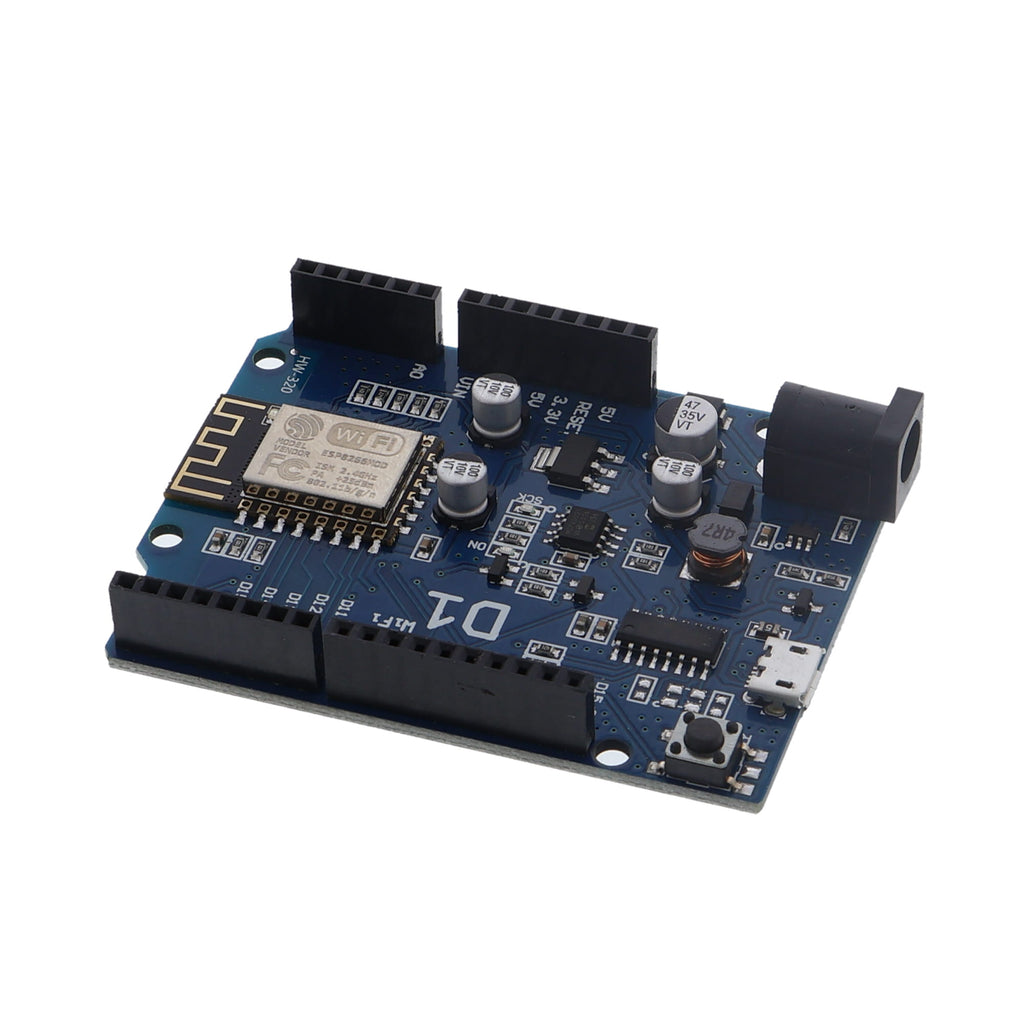

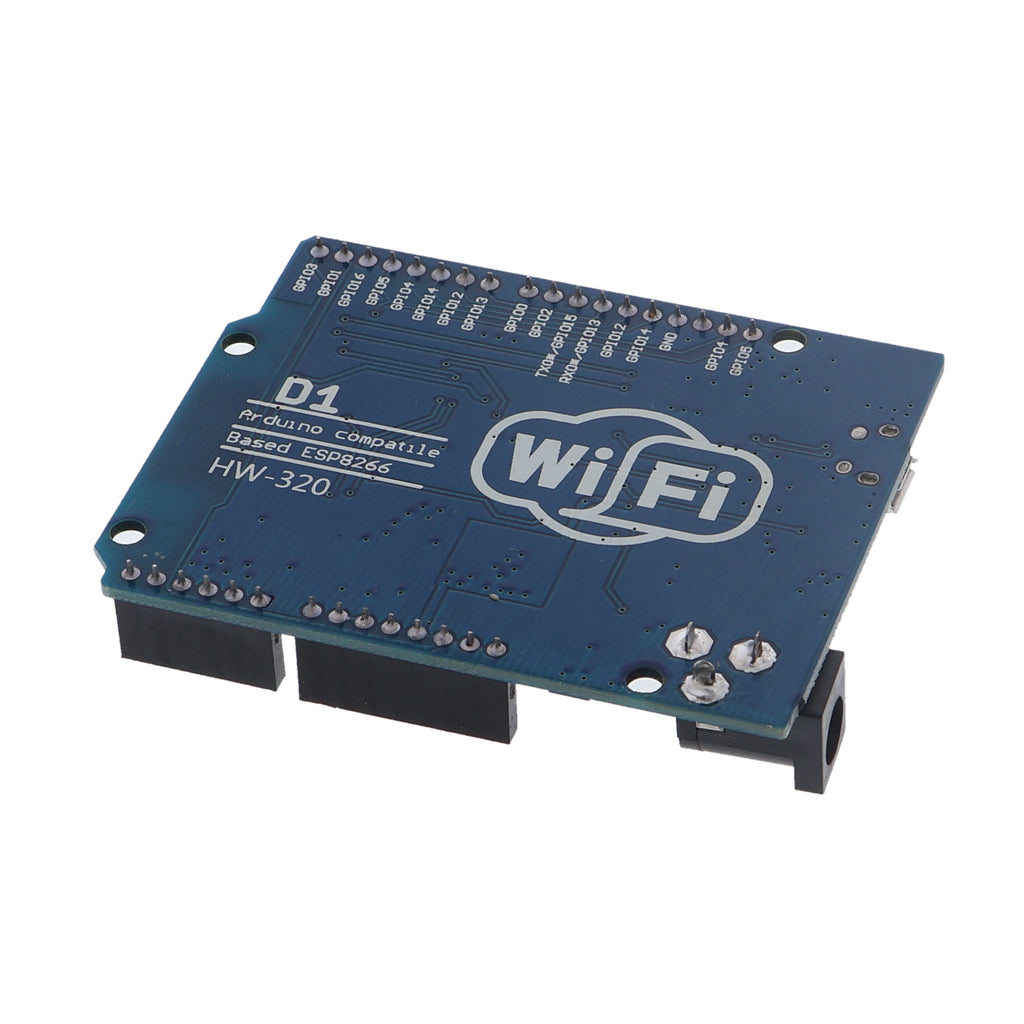

Scheda di sviluppo D1 Wifi ESP8266, formato Arduino UNO

Panoramica del prodotto

• Compatta scheda di sviluppo con modulo ESP8266 integrato per connessioni WiFi
• Programmazione compatibile con Arduino tramite l’ambiente di sviluppo più diffuso
• Tensione di esercizio di 3,3 V tramite USB o alimentazione esterna
• 32 ingressi e uscite digitali e analogici
• Memoria per sketch e dati utente direttamente sul modulo
• Pulsanti Reset e Flash per la programmazione e il riavvio del dispositivo
• Formato DIP con pin strip da 0,3 pollici per un affidabile montaggio su breadboard

Descrizione del prodotto

La scheda di sviluppo ESP8266 combina la popolarità dell’ambiente Arduino con la funzionalità WiFi per progetti wireless. Il microcontrollore integrato e il modulo WiFi sono già installati su un’unica scheda nel sottile formato DIP, senza dover aggiungere altri componenti. Per il collegamento di sensori o attuatori sono disponibili complessivamente 32 pin, diversi dei quali per la rilevazione di valori analogici.

La programmazione avviene con l’IDE Arduino, senza bisogno di software speciali. Gli sketch vengono caricati tramite USB. La tensione di esercizio di 3,3 V richiede particolare attenzione nel cablaggio quando si collegano sensori o moduli con logica a 5 V, poiché in questo caso è necessario interporre un convertitore di livello. Il modulo salva autonomamente programmi e dati, rendendo superfluo un EEPROM separato.

La scheda è adatta al monitoraggio della temperatura tramite reti di sensori, al controllo remoto di illuminazione o interruttori, alla raccolta di dati da sensori ambientali con caricamento via WiFi e a semplici server web eseguiti direttamente sulla scheda. Un esempio concreto è il monitoraggio del clima interno di più ambienti, in cui ogni scheda legge localmente un sensore e trasmette i valori misurati a un server centrale.

Per il funzionamento è necessaria un’alimentazione USB o un alimentatore con una capacità di almeno 500 mA. L’IDE Arduino deve essere esteso con il pacchetto per schede ESP8266. La portata del WiFi dipende dalle condizioni locali. Le reti vicine o gli ambienti fortemente schermati limitano l’utilizzabilità pratica.

Indicazioni di sicurezza

Il modulo funziona con livelli logici da 3,3 V. I collegamenti a circuiti a 5 V richiedono un convertitore di livello per evitare danni. La scheda è destinata esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatta all’installazione nell’impianto elettrico domestico. In caso di dubbi prima della messa in funzione, consultare un tecnico qualificato.

Contenuto della confezione

• 1x scheda di sviluppo D1 WiFi ESP8266, compatibile con Arduino
