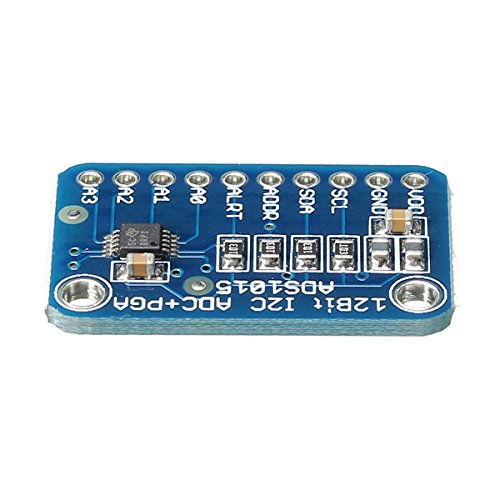

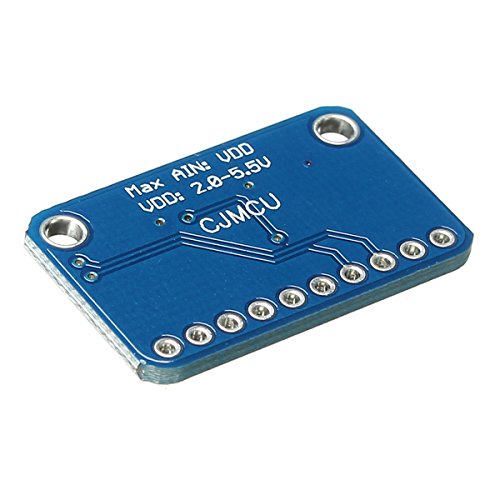

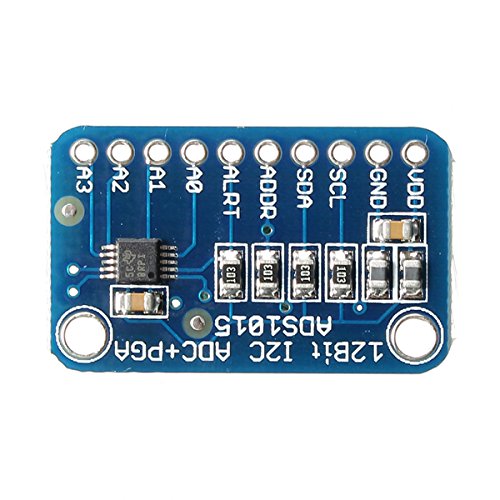

Scheda di sviluppo ADC (ADS1015) a 12 bit

Panoramica del prodotto

• Modulo convertitore analogico-digitale con risoluzione a 12 bit
• Quattro ingressi differenziali oppure otto ingressi single-ended
• Interfaccia I2C, selezione dell'indirizzo tramite jumper
• Tensione di alimentazione da 2,0 a 5,5 V
• Intervalli di misura e velocità di conversione configurabili via software
• Montato su una piccola scheda compatta

Descrizione del prodotto

Un modulo convertitore analogico-digitale con risoluzione a 12 bit digitalizza i segnali analogici per le schede a microcontrollore. Il modulo offre a scelta quattro ingressi differenziali oppure otto ingressi single-ended e comunica tramite il bus I2C. Le quattro linee di indirizzo consentono di collegare fino a quattro moduli a un bus I2C senza occupare linee aggiuntive.

Le tensioni di ingresso vengono convertite con una risoluzione di 12 bit; gli intervalli di misura e la velocità di conversione possono essere configurati via software. Con una tensione di alimentazione a partire da 2,0 V, il modulo è adatto anche ai sistemi a basso consumo; il limite superiore di 5,5 V lo rende compatibile con le schede standard e con la logica a 3,3 V. Il modulo funziona senza alimentazione propria e richiede quindi un'alimentazione separata solo per i dispositivi collegati al bus I2C.

La misurazione della temperatura con sensori analogici, il monitoraggio della tensione delle fonti di alimentazione o la digitalizzazione dei segnali provenienti da sensori di luce sono applicazioni tipiche. Il modulo può inoltre essere utilizzato come espansione per computer a scheda singola con un numero limitato di ingressi analogici o per memorizzare temporaneamente valori di misura soggetti a variazioni rapide.

Il funzionamento richiede una scheda a microcontrollore con funzione di master I2C e il software di controllo per configurare gli intervalli di misura. La tensione del bus I2C deve essere compresa tra 2,0 e 5,5 V; durante il funzionamento con sistemi a 5,0 V, è possibile collegare sensori a 3,3 V tramite convertitori di livello.

Indicazione di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Non deve essere installato nei circuiti elettrici domestici o nelle loro vicinanze. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale elettrotecnico qualificato. In caso di dubbi sull'alimentazione, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x scheda di sviluppo ADC (ADS1015) a 12 bit
