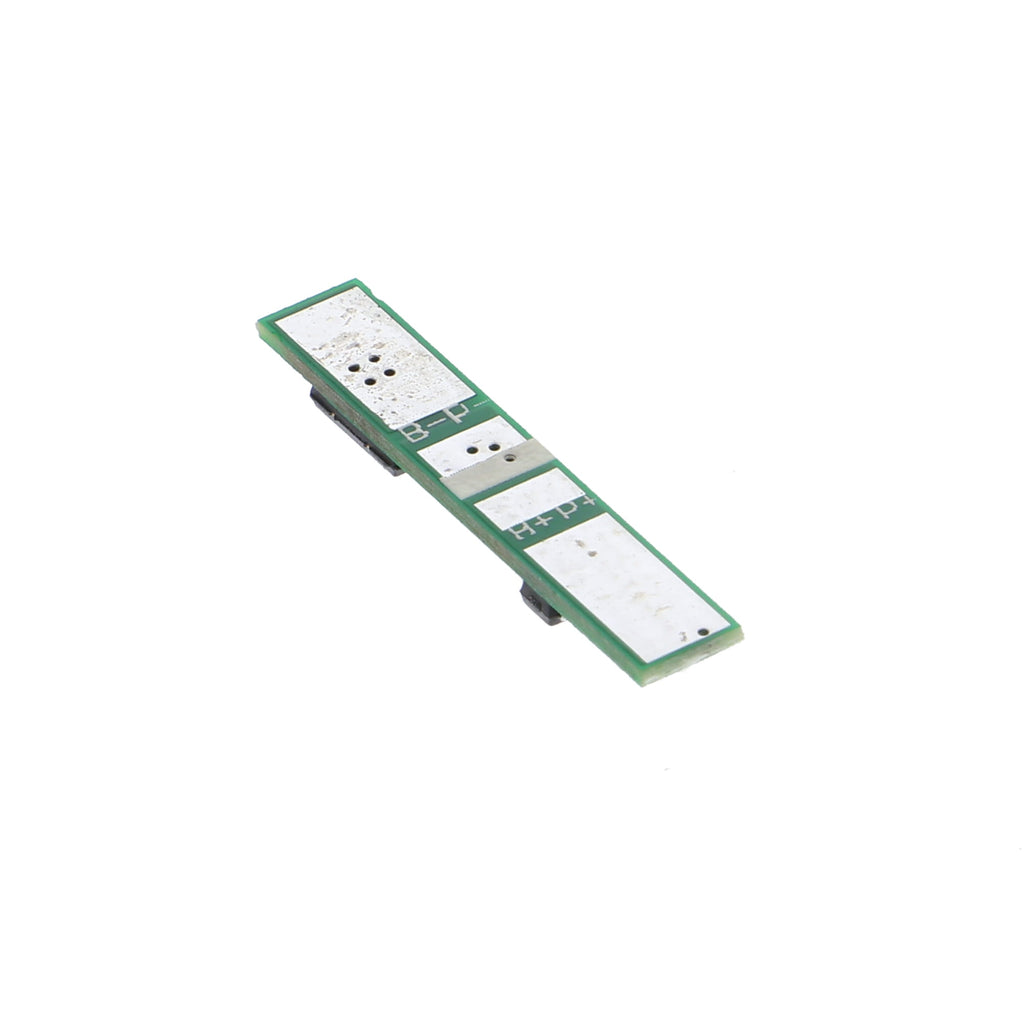

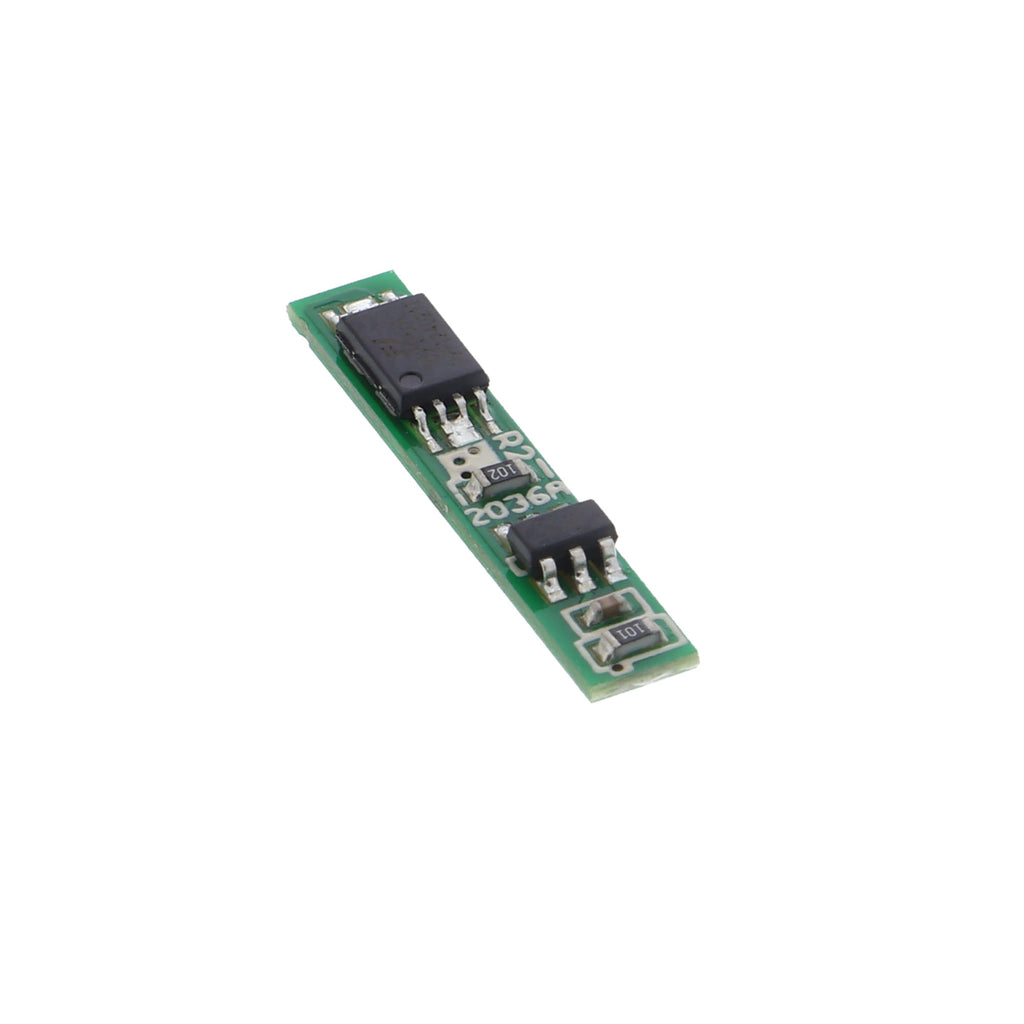

Scheda di protezione per batteria al litio - 3,7V, 2A

Panoramica del prodotto

• Scheda di protezione per una cella agli ioni di litio con tensione nominale di 3,7 V
• Corrente di scarica massima 2 A
• Protezione integrata da sovraccarica, sovrascarica e cortocircuito
• Collegamento tramite piazzole di saldatura o contatti a innesto per la cella e il carico
• Previene il surriscaldamento tramite circuiti interni

Descrizione del prodotto

Questa scheda di protezione protegge una cella agli ioni di litio dai principali rischi di danneggiamento durante la ricarica e il funzionamento. Monitora continuamente la tensione della cella e interrompe l'alimentazione quando supera 4,2 V durante la ricarica o scende al di sotto di 2,5 V durante la scarica. Un ulteriore circuito scollega la cella non appena la corrente di scarica supera 2 A o si verifica un cortocircuito.

Per il collegamento, la cella viene saldata o inserita nei terminali di ingresso, mentre le utenze vengono collegate ai terminali di uscita. La scheda di protezione non richiede un proprio collegamento di alimentazione e in stato di riposo consuma una quantità minima di corrente. Tutte le funzioni di protezione operano automaticamente, senza segnali di controllo esterni.

Gli ambiti di applicazione includono dispositivi portatili come torce LED, piccoli strumenti di misura o altoparlanti portatili, alimentati da una singola cella agli ioni di litio. Anche nei progetti di elettronica amatoriale, la scheda protegge le celle ricaricabili il cui caricabatterie non dispone di un controllo della qualità sufficiente. I pacchi batteria autocostruiti beneficiano inoltre dell'affidabile protezione contro il sovraccarico termico.

La scheda è progettata esclusivamente per celle agli ioni di litio con tensione nominale di 3,7 V. Non deve essere utilizzata con altri tipi di celle o altre tensioni. È necessario un caricabatterie separato con arresto della carica adeguato, poiché la scheda di protezione monitora soltanto la cella, ma non controlla la ricarica.

Avvertenza di sicurezza

Le celle agli ioni di litio richiedono una manipolazione corretta; cortocircuiti, danneggiamenti e temperature estreme possono provocare incendi o esplosioni. La scheda di protezione è destinata esclusivamente alla realizzazione di prototipi e a scopi di sviluppo. I lavori con sorgenti ad alta corrente sono riservati al personale qualificato in ambito elettrotecnico; in caso di dubbi, consultare un tecnico qualificato prima della messa in funzione.

Contenuto della confezione

• 1x Scheda di protezione per batteria al litio - 3,7V, 2A
