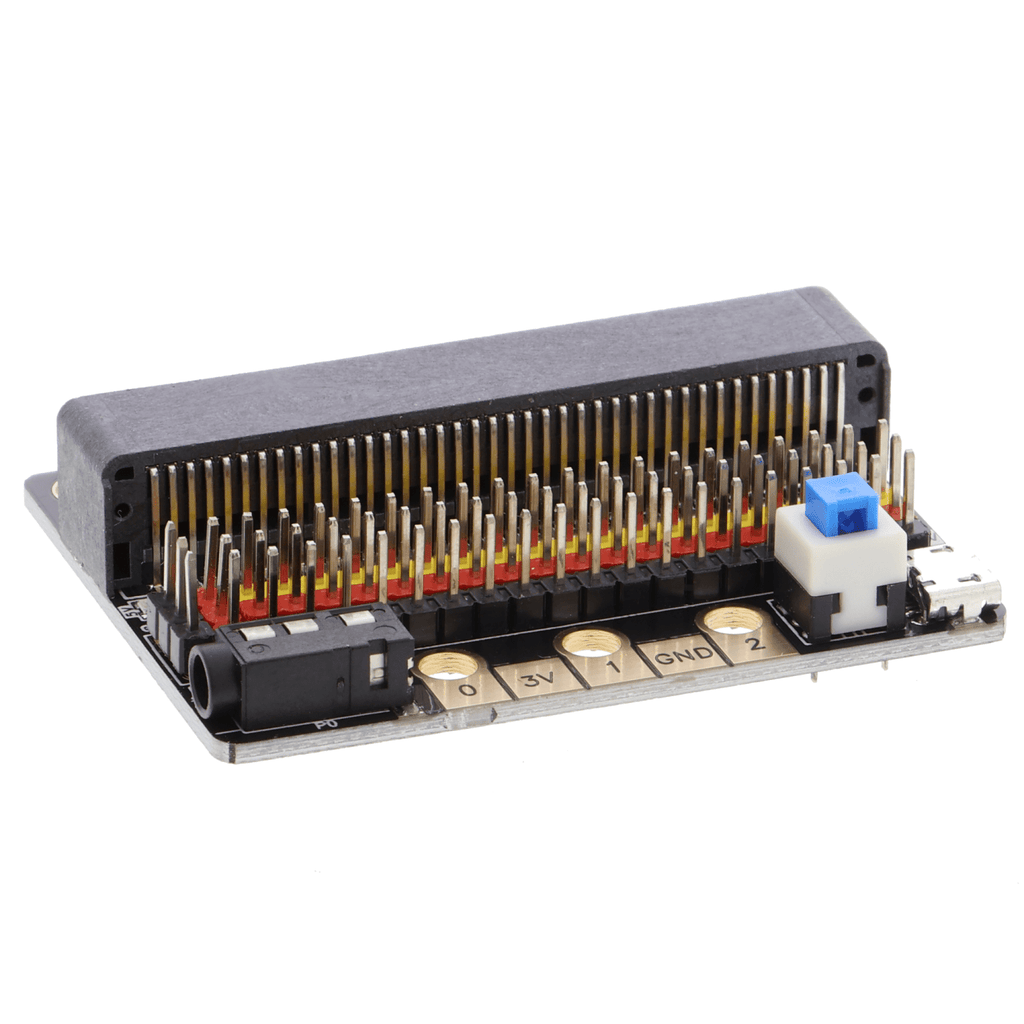

Scheda di espansione micro:bit IO BIT V2.0, scheda adattatore orizzontale micro:bit entry level

IO BIT V2.0 trasforma il BBC micro:bit in una piattaforma sperimentale completa. Inserisci semplicemente il micro:bit orizzontalmente nell'alloggiamento laterale e avrai davanti a te tutti i pin sotto forma di ordinati connettori a tre poli. Sensori, servomotori e moduli possono essere collegati direttamente, senza dover fissare singoli cavi ai contatti dorati.

Per questo la scheda è particolarmente adatta ai primi approcci durante le lezioni e nelle attività. Le connessioni sono separate per colore in segnale, positivo e massa, rendendo quasi impossibile un collegamento errato. Un buzzer e una presa jack sono già integrati, così puoi iniziare subito a realizzare progetti sonori.

Caratteristiche principali

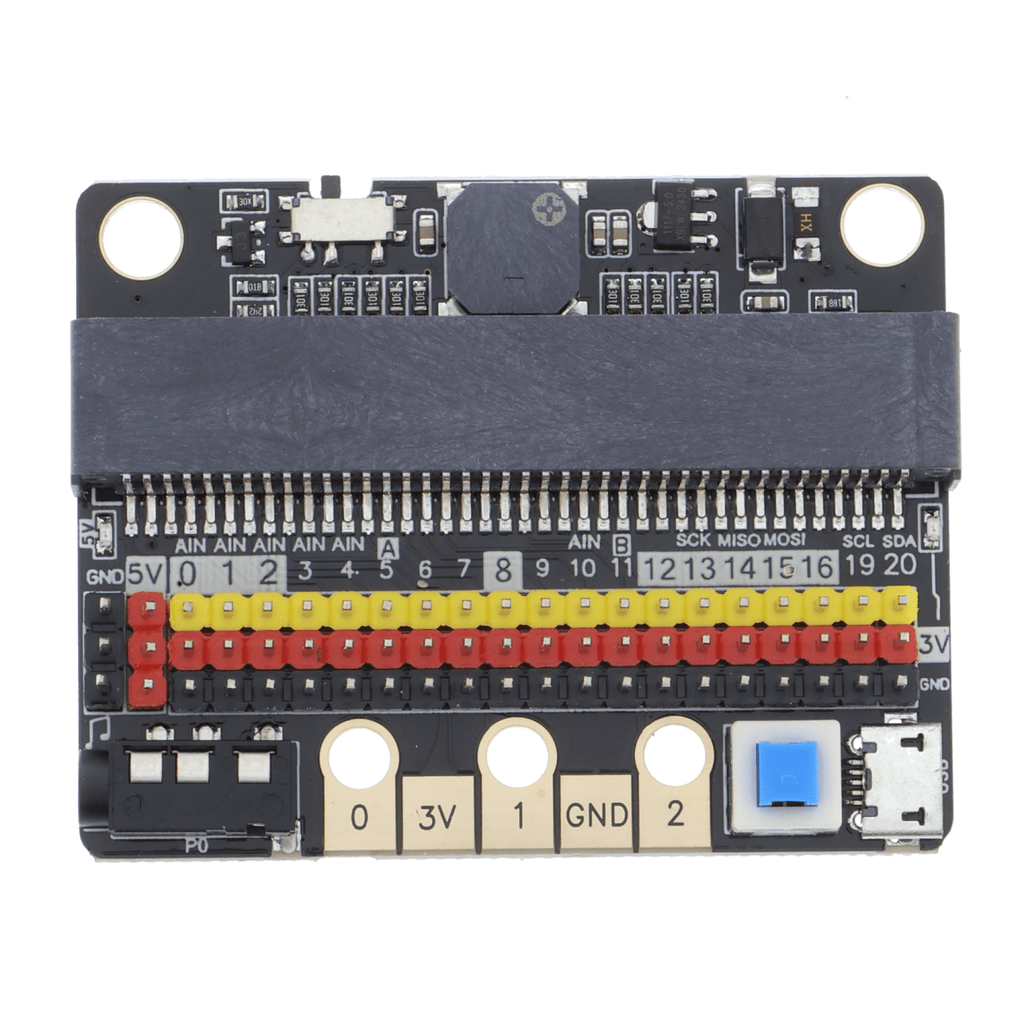

• Tutti i pin utilizzabili del micro:bit sono disponibili come connessioni GVS a tre poli
• La codifica a colori in giallo, rosso e nero impedisce il collegamento invertito
• Buzzer sul pin P0, attivabile e disattivabile tramite un interruttore a scorrimento
• Presa jack da 3,5 mm per cuffie o altoparlanti esterni
• Alimentazione tramite il micro:bit o tramite una porta USB esterna a 5 V
• Connessioni da 3,3 V e 5 V fino a 1 A, che consentono di utilizzare anche sensori a 5 V
• Fusibile autoripristinante e protezione dai cortocircuiti integrati
• Interruttore di alimentazione con indicatore di funzionamento
• I contatti laterali del micro:bit rimangono accessibili per i morsetti a coccodrillo
• Due fori compatibili con LEGO per l'installazione nei modelli

Utilizzo e ambiti di impiego

• Lezioni e attività con il BBC micro:bit
• Collegamento rapido di sensori, LED, relè e piccoli servomotori
• Progetti musicali e sonori tramite buzzer o uscita jack
• Progetti di robotica e modellismo grazie al fissaggio compatibile con LEGO
• Funzionamento di moduli a 5 V che il micro:bit non è in grado di alimentare da solo
• Montaggi che devono essere ricollegati frequentemente e rimanere stabili

Dati tecnici

Contenuto della confezione

• 1x scheda di espansione IO BIT V2.0 per micro:bit

Note

• Il micro:bit non è incluso nella confezione.
• Se alimentato solo tramite il micro:bit, la corrente per ciascun collegamento dovrebbe rimanere nettamente al di sotto di 200 mA. I servi e i motori più grandi richiedono un'alimentazione esterna a 5 V.
• Con un'alimentazione esterna a 5 V, la corrente totale non deve superare 1 A.
• Se desideri utilizzare P0 come normale ingresso o uscita, disattiva il buzzer tramite l'interruttore a scorrimento.
• I pin da P3 a P11 condividono i collegamenti con la matrice LED del micro:bit. Disattiva la matrice nel programma quando utilizzi questi pin.
• I pin 19 e 20 sono riservati al bus I2C e non possono essere utilizzati come normali pin I/O.
• I sensori a 5 V funzionano solo se la scheda è alimentata esternamente a 5 V.
