Scheda di espansione GPIO con morsetti a vite per Raspberry

Panoramica del prodotto

• Scheda di espansione per computer a scheda singola con 40 connessioni GPIO tramite morsetti a vite
• Compatibile con connettore GPIO standard con passo 2*20 poli
• Scheda breakout con isolamento galvanico delle linee
• Morsetti a vite per un cablaggio sicuro senza saldature
• Tutti i 28 pin GPIO utilizzabili sono accessibili
• Alimentazione e massa collegabili separatamente
• Protezione dei contatti tramite serigrafia su entrambi i lati e barriere di protezione del design

Descrizione del prodotto

La scheda di espansione rende accessibili tutti i collegamenti GPIO di un computer a scheda singola standard tramite morsetti a vite, consentendo di accedere separatamente a ogni linea. Dopo averla inserita sul connettore a 40 poli, è possibile collegare sensori, interruttori e attuatori senza saldatore, eliminando la necessità di cablaggi complessi.

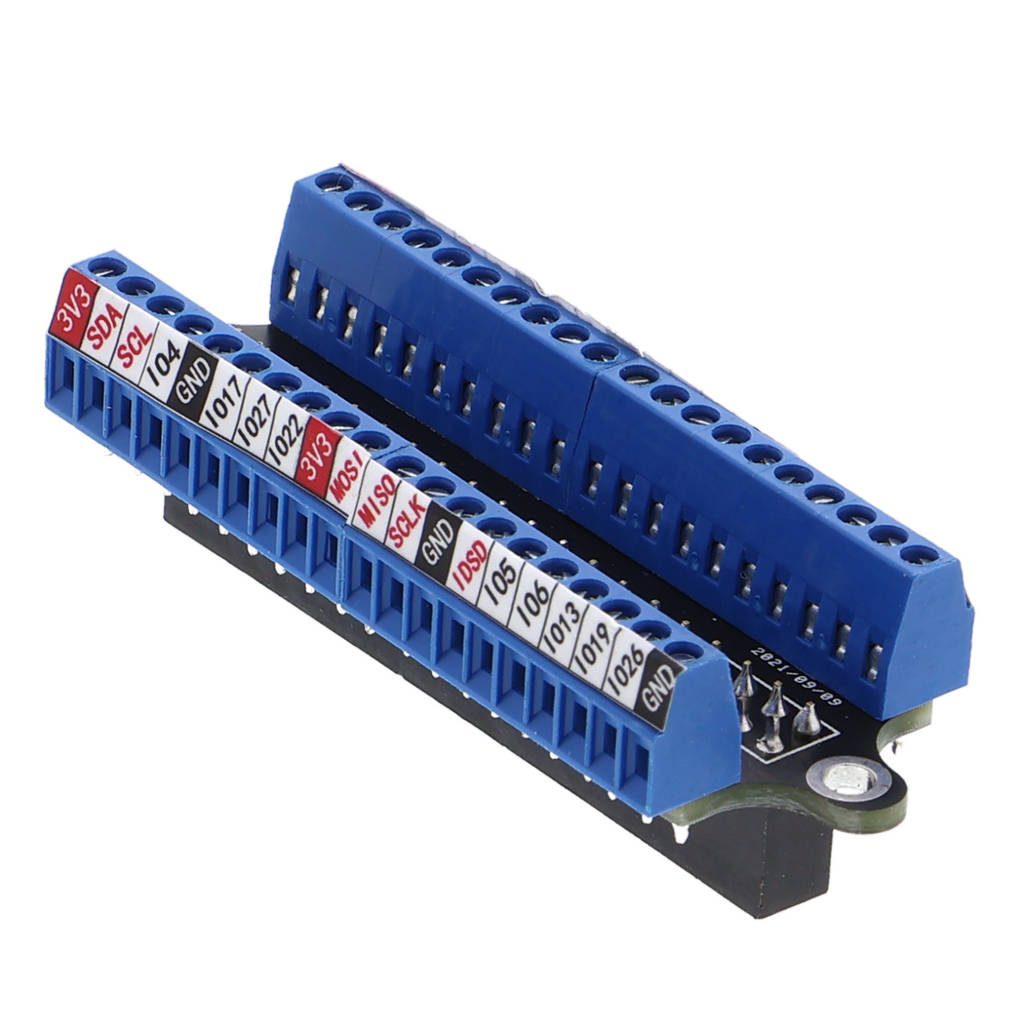

La scheda porta i 28 pin GPIO utilizzabili, nonché i collegamenti di alimentazione e massa, ciascuno a un morsetto a vite. In caso di necessità di spostare o sostituire successivamente i cavi, è possibile farlo senza saldare. La marcatura sulla scheda identifica ogni linea, evitando confusioni.

Gli esempi di utilizzo includono la realizzazione di progetti di misurazione con più sensori, il comando di relè e motori tramite circuiti driver o il cablaggio prototipale di progetti di automazione domestica. Anche i progetti didattici traggono vantaggio da un contatto affidabile senza errori di saldatura.

È necessario un computer a scheda singola con connettore GPIO standard nel formato 2*20. Il software rimane quello del sistema utilizzato e gestisce i GPIO come di consueto tramite librerie GPIO. I cavi flessibili per morsetti a vite o i cavi con capicorda facilitano notevolmente il lavoro.

Avvertenza di sicurezza

La scheda è destinata esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatta al funzionamento con tensione di rete. In caso di incompatibilità dei livelli di tensione con componenti esterni collegati, è necessario un convertitore di livello. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi, consultare un elettricista qualificato prima della messa in funzione.

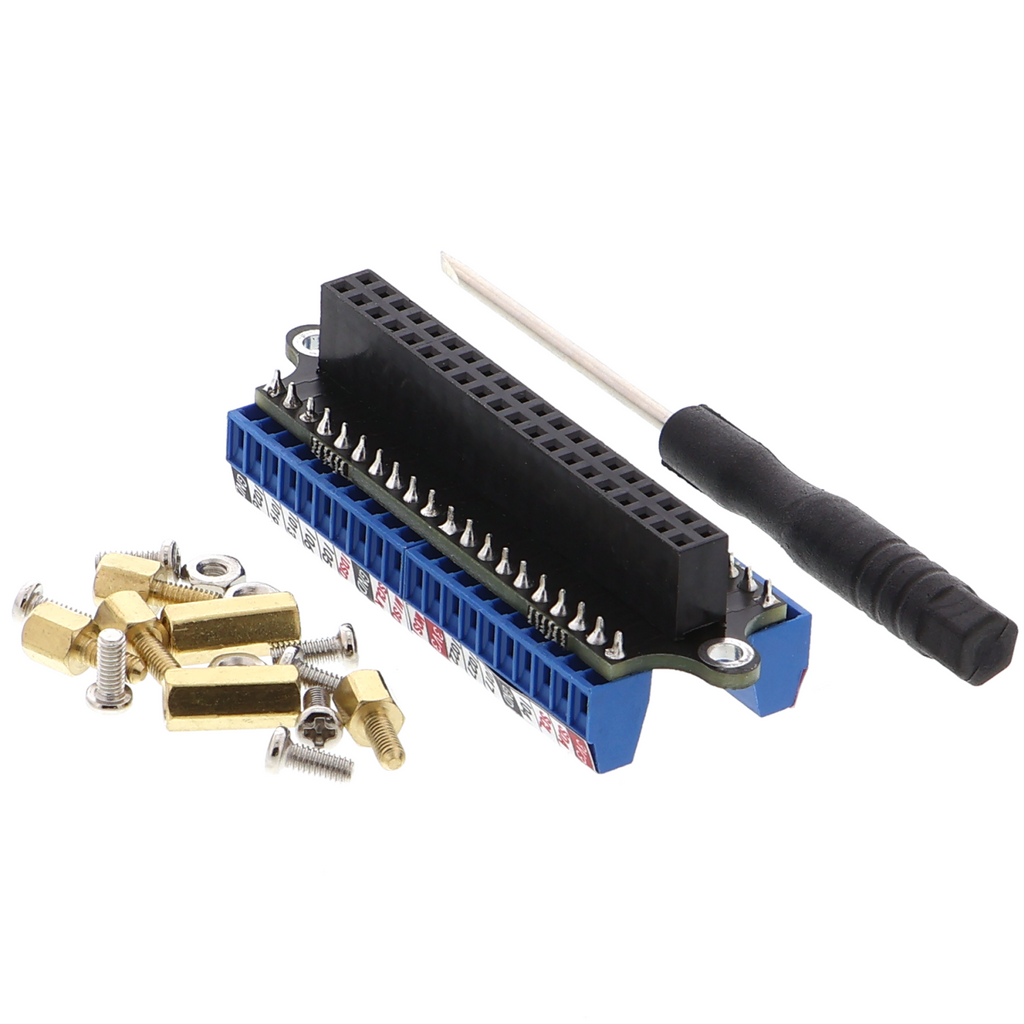

Contenuto della confezione

• 1x Terminal Breakout Board / scheda di espansione GPIO per Raspberry
