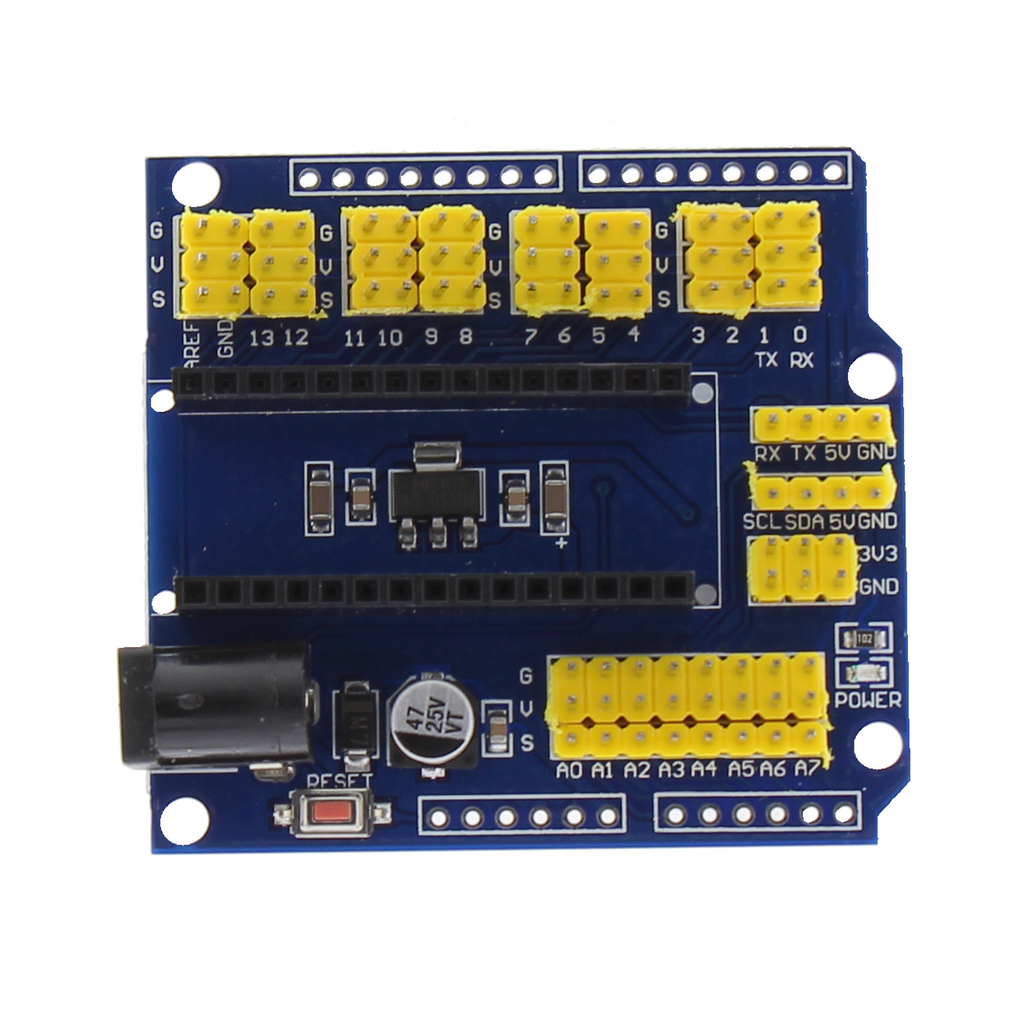

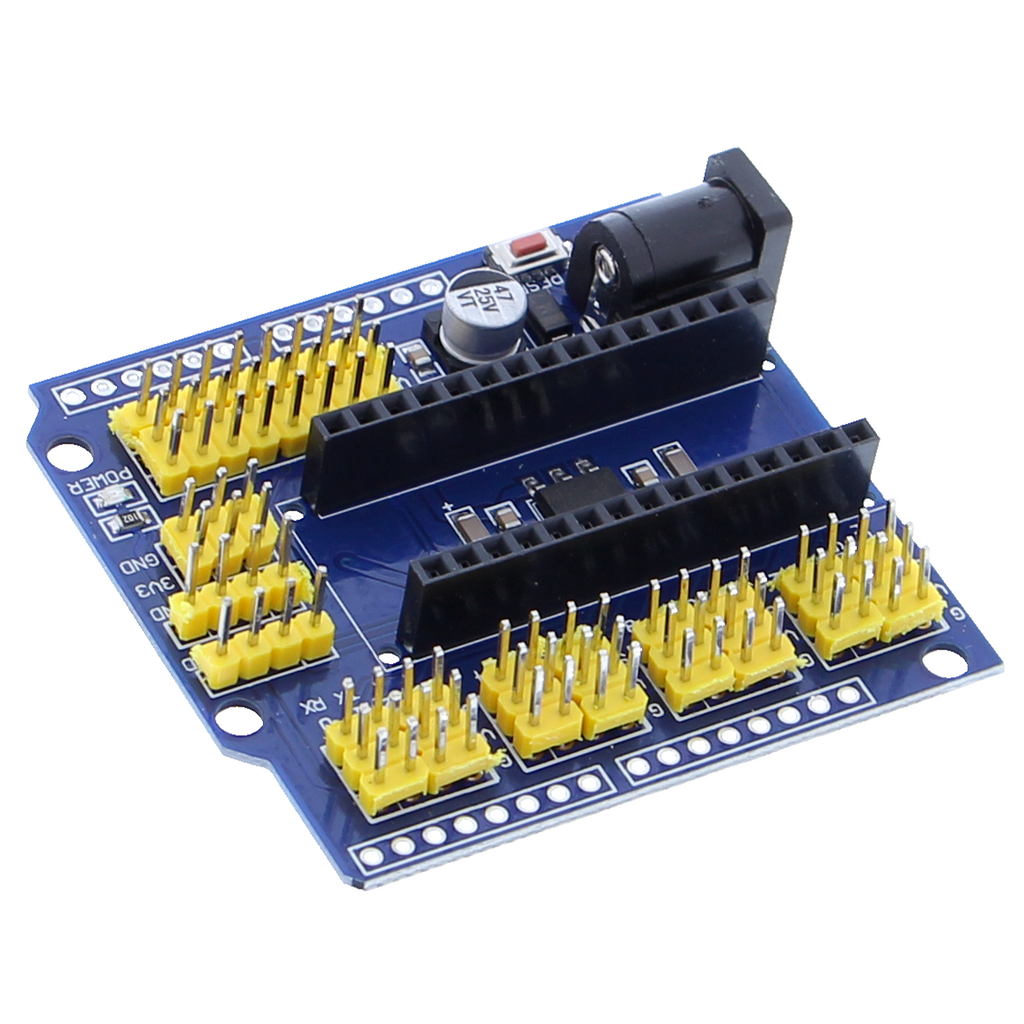

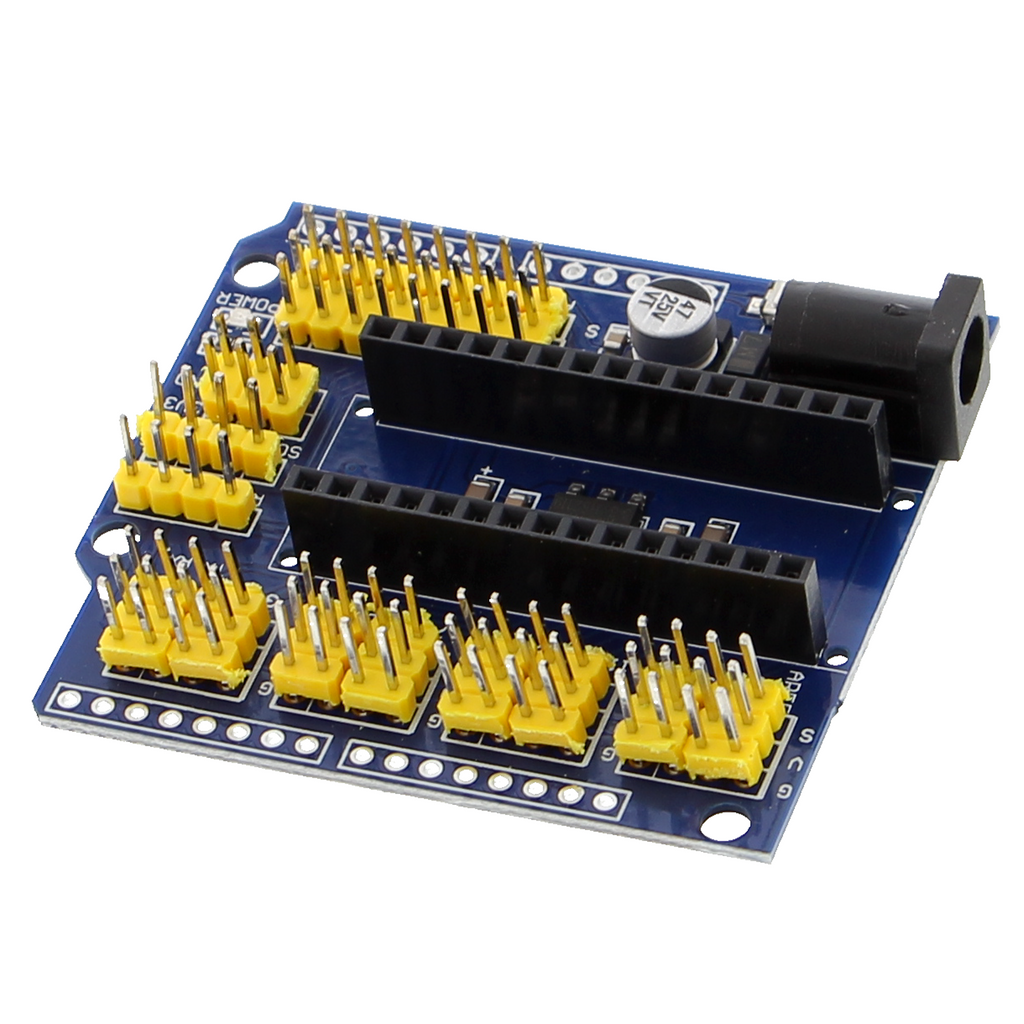

Scheda di espansione I/O e prototipazione NANO R3 V3.0

Panoramica del prodotto

• Scheda di espansione per schede a microcontrollore con connettore a innesto
• Raddoppia gli ingressi e le uscite disponibili grazie alla struttura a matrice
• 37 pin di collegamento digitali e 8 analogici in totale
• Alimentazione tramite la scheda host, senza necessità di un'alimentazione aggiuntiva
• Compatibile con le schede di sviluppo più comuni nel formato standard
• Basetta millefori adatta alla prototipazione, con guide di distribuzione dell'alimentazione

Descrizione del prodotto

Questa scheda di espansione fornisce collegamenti digitali e analogici aggiuntivi quando la scheda host disponibile non dispone di pin sufficienti. Si collega a innesto e riceve l'alimentazione direttamente dalla scheda a microcontrollore, senza necessità di un'alimentazione separata.

La matrice di collegamenti digitali e analogici consente di realizzare circuiti più complessi senza logica di multiplexing. La struttura a basetta millefori con guide di distribuzione dell'alimentazione continue riduce il lavoro di cablaggio durante lo sviluppo dei prototipi. Non sono necessarie operazioni di calibrazione o configurazione.

Le applicazioni tipiche includono la sensoristica con più grandezze misurate contemporaneamente, ad esempio il monitoraggio ambientale con sensori di temperatura, umidità e luce. Diventano pratiche anche le attività di controllo con molte uscite, come l'attivazione di più utenze o la lettura di matrici di interruttori. Nella prototipazione quotidiana, questa scheda fa quindi risparmiare tempo nella gestione dei pin e consente iterazioni più rapide.

La scheda può essere utilizzata esclusivamente con schede a microcontrollore che dispongono del connettore a innesto. Sulla scheda host deve essere disponibile uno slot; la logica della scheda host e la tensione di esercizio (solitamente 3,3 o 5 V) sono già presenti.

Avvertenza di sicurezza

Questa scheda di espansione è destinata esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatta all'installazione nell'impianto elettrico domestico. Per lavori sull'impianto elettrico o nelle sue immediate vicinanze è necessario rivolgersi a personale qualificato. In caso di domande sulla messa in funzione, consultare un tecnico qualificato.

Contenuto della confezione

• 1x NANO R3 I/O Expansion Board - scheda di espansione
