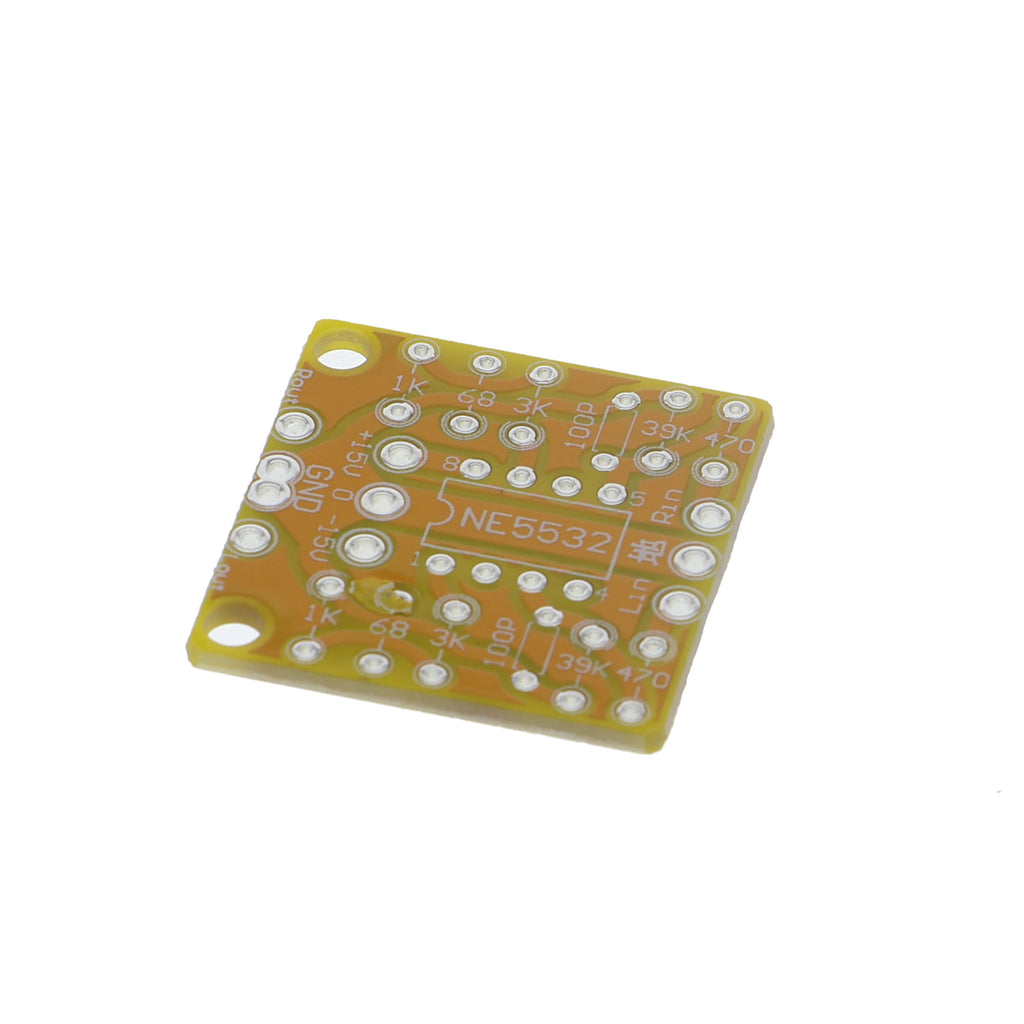

Scheda amplificatore dual OP / preamplificatore DC - per NE5532, OPA2134, OPA2604, AD826

Panoramica del prodotto

• Circuito amplificatore su scheda per saldatura con due amplificatori operazionali
• Ingressi per due segnali analogici separati, regolabili per ciascun canale
• Alimentazione +/- 12 V fino a +/- 15 V
• Uscite su connettori RCA per audio sbilanciato
• Progettato per la prototipazione e gli assemblaggi da laboratorio

Descrizione del prodotto

Un amplificatore dual-OP per segnali DC offre due stadi di amplificazione indipendenti per il precondizionamento di segnali di misura analogici o ingressi audio. Il circuito utilizza due circuiti integrati con amplificatori operazionali in configurazione non invertente, consentendo ai due canali di funzionare contemporaneamente senza influenzarsi reciprocamente.

La tensione di alimentazione deve essere compresa tra +/- 12 V e +/- 15 V; il modulo non funziona in modo affidabile con tensioni asimmetriche. Ogni canale può essere regolato separatamente tramite potenziometri trimmer. Le uscite RCA consentono il collegamento diretto a ingressi audio o strumenti di misura analogici.

Gli ambiti di impiego comprendono la preparazione del segnale per mixer audio, l'amplificazione di segnali provenienti da sensori in applicazioni di laboratorio e di misura, nonché configurazioni DJ e da studio. È adatto anche agli appassionati di elettronica per la sperimentazione di circuiti amplificatori.

La scheda viene fornita senza custodia e senza alimentatore. Per il montaggio mancano ancora i circuiti integrati con amplificatori operazionali; è possibile utilizzare diversi tipi (ad esempio TL072 o simili), purché siano specificati per le tensioni di esercizio previste. Prima della messa in funzione è necessario verificare la polarità dell'alimentazione.

Avvertenza di sicurezza

Una polarità errata dell'alimentazione distrugge immediatamente gli amplificatori operazionali. Questo modulo non è destinato all'installazione nell'impianto elettrico domestico ed è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Per interventi sull'impianto elettrico o nelle sue vicinanze è necessario rivolgersi a un elettricista qualificato.

Contenuto della confezione

• 1x scheda amplificatore dual-OP / preamplificatore DC (solo scheda)
