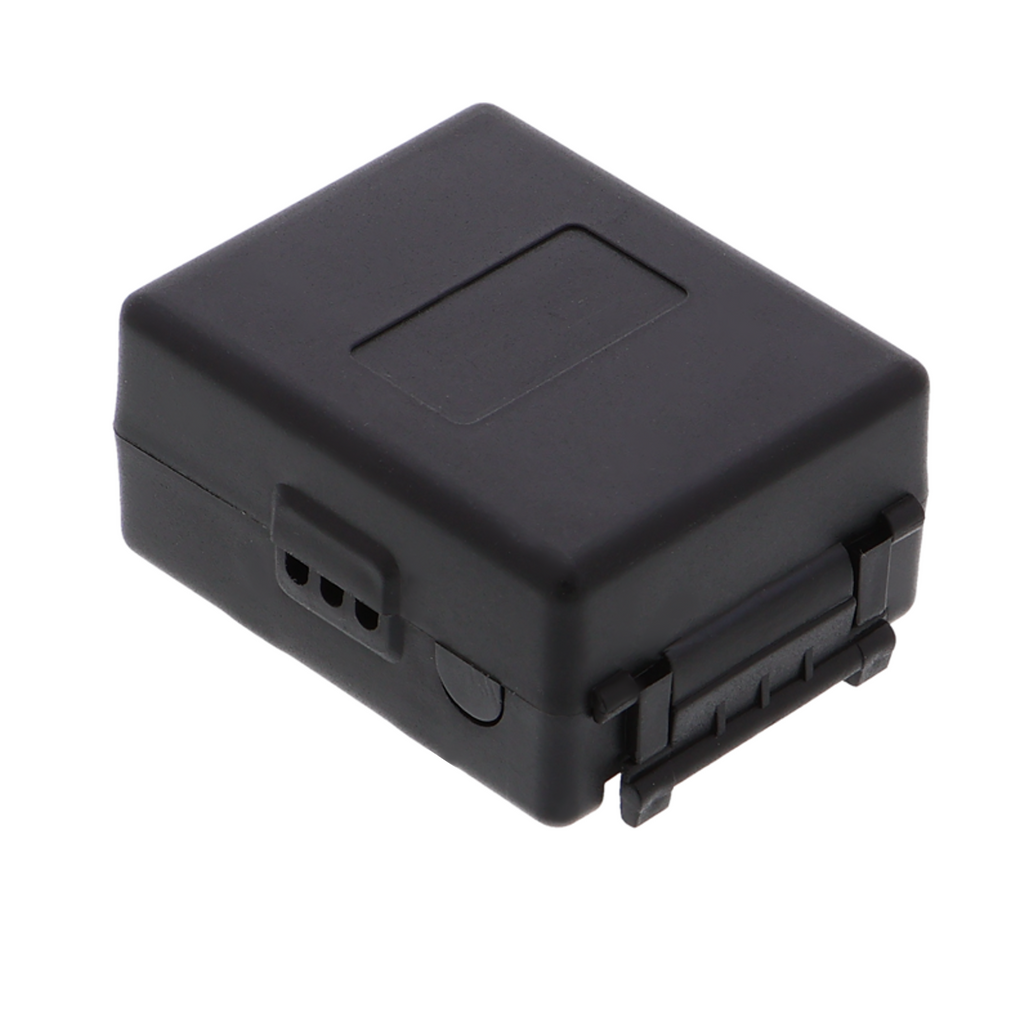

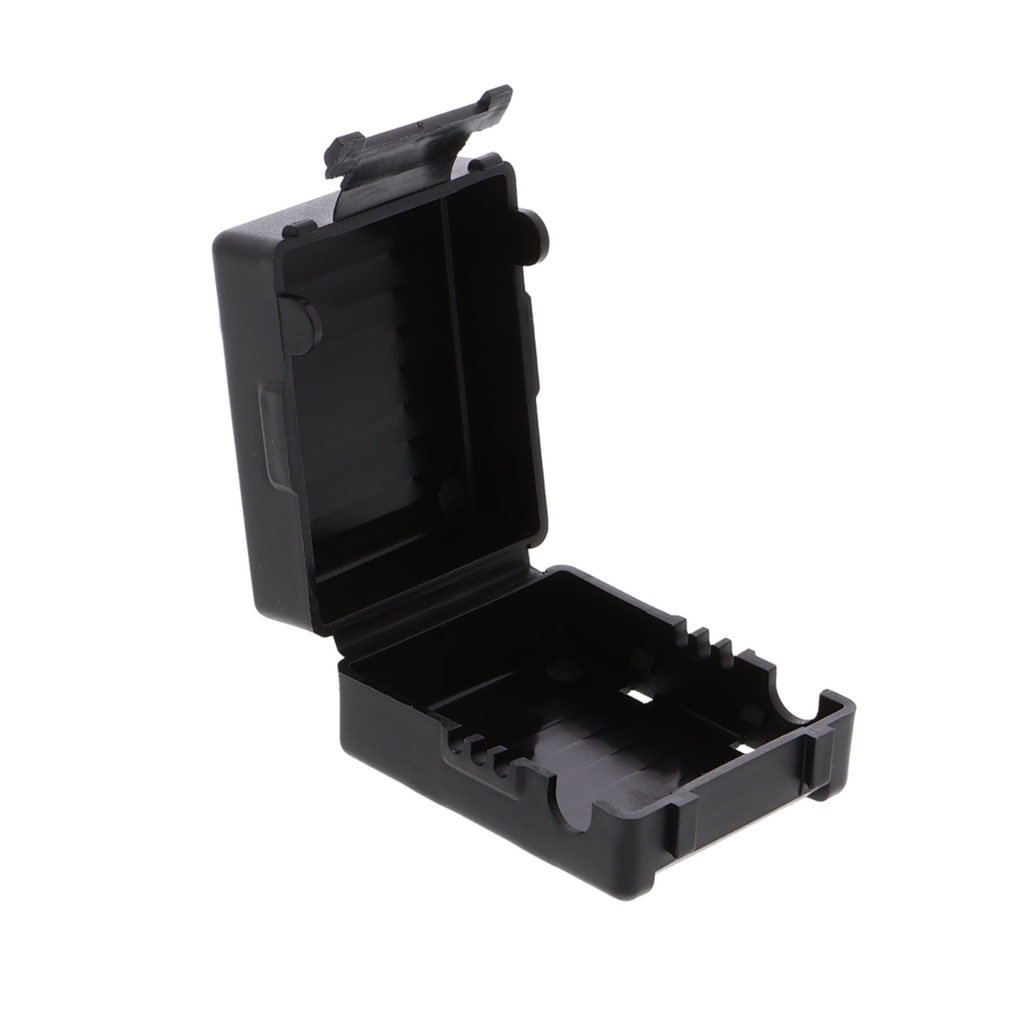

Scatola elettronica portafusibile / filtro antidisturbo (HF, EMC) 5mm x 46mm x 28mm

Panoramica del prodotto

• Filtro antidisturbo di rete con fusibile per schema di foratura da 5 mm
• Filtro a bobina per ingressi di rete
• Condensatori e induttanze per il filtraggio HF
• Fusibile integrato per la protezione della rete
• Soppressione RFI fino a 30 MHz
• Montaggio su piastra millefori standard con fori da 5 mm

Descrizione del prodotto

Un filtro antidisturbo con fusibile integrato per applicazioni sugli ingressi di rete sopprime i segnali di disturbo ad alta frequenza fino a 30 MHz. Il modulo combina bobine e condensatori in una struttura filtrante che migliora la compatibilità elettromagnetica secondo le norme EMC più comuni.

Il fusibile protegge il circuito collegato dal sovraccarico, mentre le induttanze e gli elementi capacitivi filtrano i disturbi di tensione provenienti dalla rete. In questo modo è possibile ridurre notevolmente le emissioni generate da alimentatori switching o da altri componenti ad alta frequenza. Il passo dei fori di 5 mm è compatibile con le piastre sperimentali standard e consente di realizzare direttamente prototipi su circuiti stampati con il passo corrispondente.

Il filtro va installato sul lato di ingresso dei circuiti alimentati a batteria o dalla rete, in particolare quando la logica digitale lavora insieme a circuiti di misura analogici. Gli impieghi tipici includono configurazioni di laboratorio con oscilloscopi o analizzatori di frequenza, nelle quali si devono individuare o risolvere problemi EMC.

Il passo dei fori di 5 mm richiede una scheda sperimentale con il passo corrispondente. Per il dimensionamento e la messa a punto della caratteristica del filtro è necessario consultare la relativa scheda tecnica.

Avvertenza di sicurezza

Questo modulo non è destinato all'installazione diretta nell'impianto elettrico domestico. Serve esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi sul cablaggio sicuro, consultare un elettricista qualificato prima della messa in servizio.

Contenuto della confezione

• 1x Box elettronico fusibile / filtro antidisturbo (HF, EMC) 5mm x 46mm x 28mm
