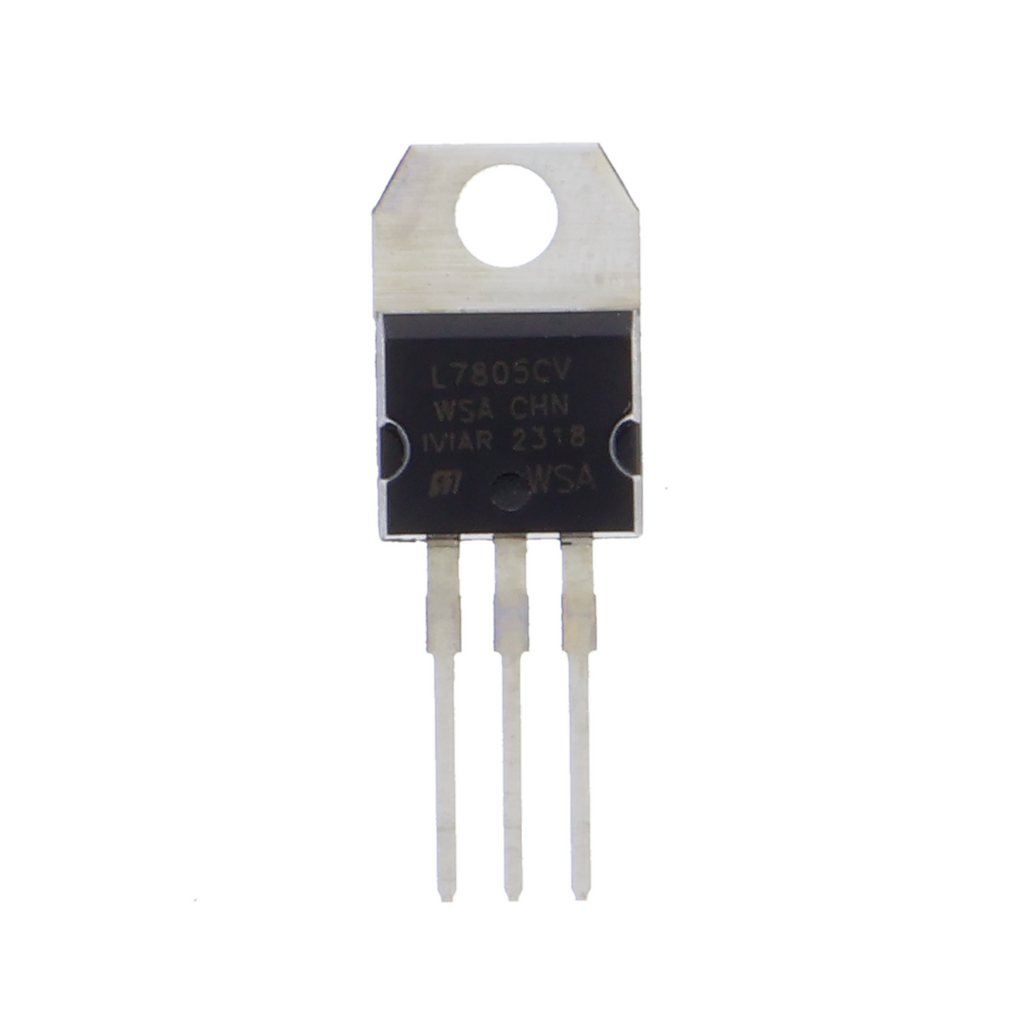

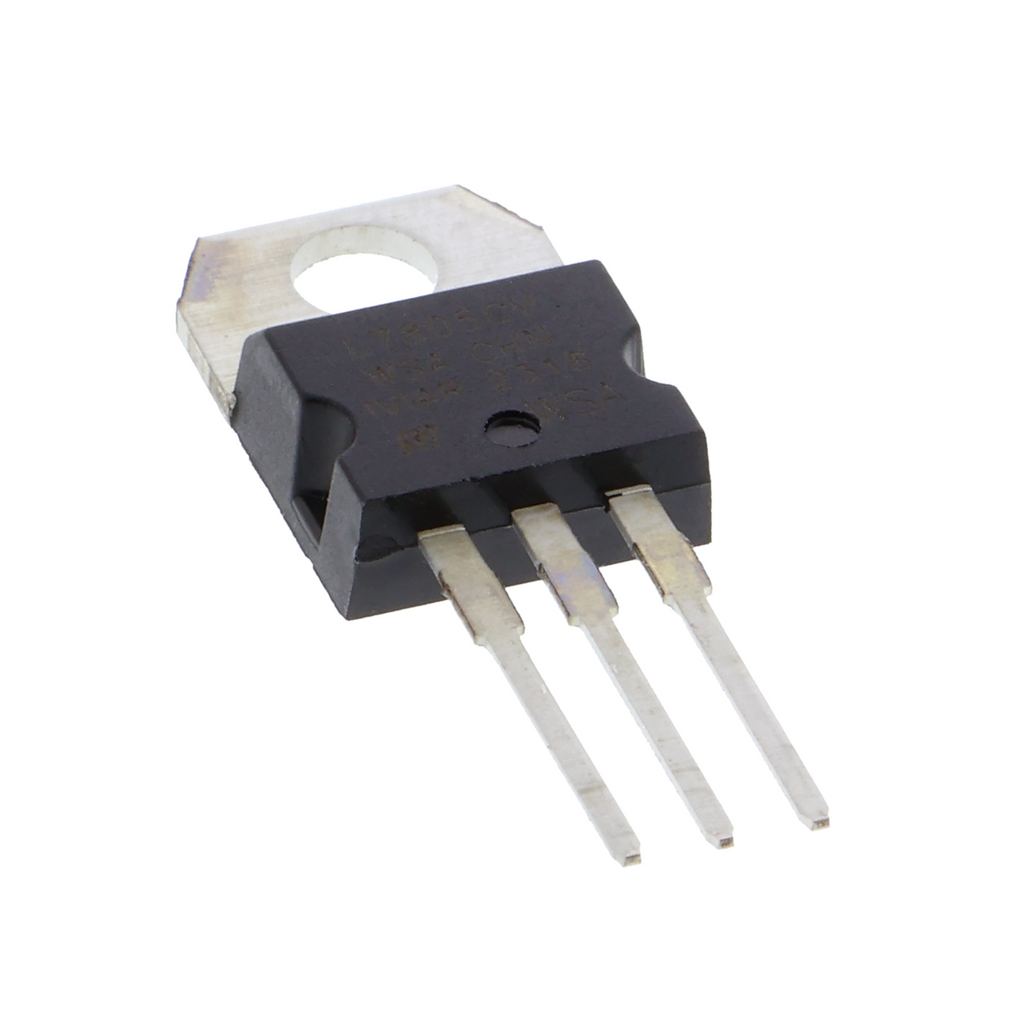

Regolatore di tensione L7805CV 5V – regolatore lineare (TO-220)

Panoramica del prodotto

• Regolatore di tensione lineare per una tensione di uscita stabile di 5 V
• Tensione di ingresso da 7 a 35 V
• Corrente di uscita fino a 1,5 A
• Protezione termica e protezione da cortocircuito integrate
• Contenitore TO-220 con foro di fissaggio per dissipatore

Descrizione del prodotto

L'L7805CV è un regolatore lineare che converte una tensione di ingresso compresa tra 7 e 35 V in una tensione di uscita stabile di 5 V. Il componente effettua automaticamente la regolazione quando la tensione di ingresso o l'assorbimento di corrente variano ed è quindi adatto all'alimentazione di circuiti logici digitali, schede con microcontrollore e moduli sensore che richiedono 5 V.

Il regolatore funziona come regolatore lineare, convertendo la tensione in eccesso in calore. Ne consegue che la differenza tra la tensione di ingresso e quella di uscita, moltiplicata per la corrente, determina il calore sviluppato. Con tensioni di ingresso elevate o correnti prossime a 1,5 A è necessario un dissipatore per evitare il surriscaldamento. La protezione termica integrata limita la temperatura e spegne il componente quando questa raggiunge un livello critico.

Gli impieghi tipici includono l'alimentazione di schede di sviluppo, la stabilizzazione della tensione proveniente da batterie o alimentatori con funzione di buffer e l'alimentazione locale di singoli moduli in progetti più grandi. Con tensioni di ingresso nettamente superiori a 20 V e assorbimenti di corrente intorno a 1 A, è già consigliabile un dissipatore passivo per mantenere il regolatore stabilmente entro il suo intervallo operativo.

Per un funzionamento affidabile si raccomanda l'uso di condensatori all'ingresso e all'uscita, almeno 0,33 μF tra ingresso e massa e 0,1 μF tra uscita e massa. La tensione di ingresso massima non deve superare 35 V. Se la tensione di ingresso è inferiore a 7 V, il regolatore non effettua la regolazione.

Avvertenza di sicurezza

Questo componente non è destinato all'installazione negli impianti elettrici domestici. Gli interventi su o nelle immediate vicinanze di linee e apparecchiature elettriche sono riservati a personale qualificato. Durante il funzionamento il regolatore si riscalda e, in caso di dissipazione del calore insufficiente, può causare ustioni. Con correnti superiori a 500 mA o tensioni di ingresso superiori a 12 V è necessario un dissipatore. Il componente è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo.

Contenuto della confezione

• 1× regolatore di tensione L7805CV (TO-220)
