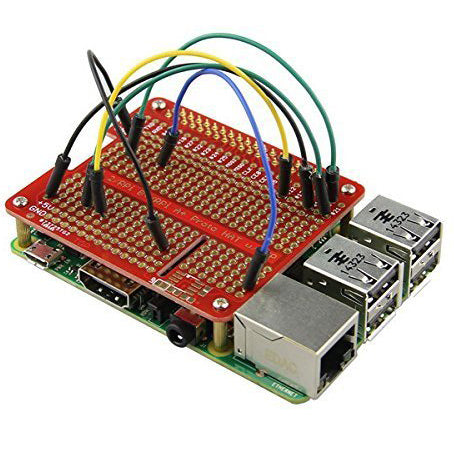

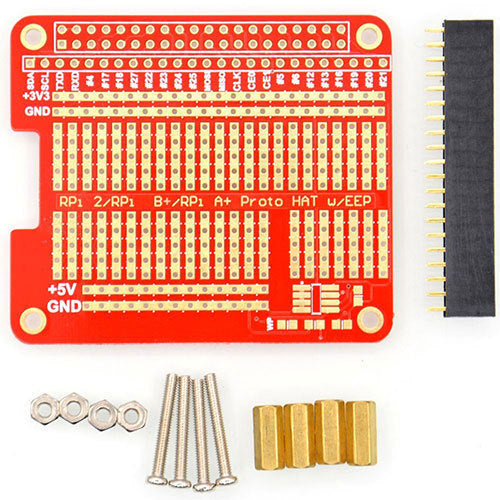

Shield HAT per prototipazione Raspberry Pi

Panoramica del prodotto

• Espansione con connettore per computer a scheda singola con connettore GPIO a 40 pin
• Offre una superficie breadboard per lo sviluppo di prototipi direttamente sulla scheda
• Rotaie di alimentazione separate per fonti di tensione esterne
• Convertitore di livello integrato per una comunicazione sicura tra la logica a 3,3 V e i componenti esterni
• Struttura meccanica con piazzole per saldatura anziché solo contatti a innesto
• La superficie complessiva della scheda è adatta al montaggio su guida DIN standard

Descrizione del prodotto

Un modulo di espansione per prototipi collega direttamente un computer a scheda singola a circuiti sperimentali, senza cablaggi separati o breadboard esterne. La scheda si inserisce sui 40 pin GPIO e offre subito piazzole per saldare resistenze, sensori e altri componenti, mantenendo i pin accessibili dalla parte anteriore.

Poiché il circuito è collegato direttamente ai livelli logici del computer, il convertitore di livello integrato protegge gli ingressi sensibili a 3,3 V dai danni causati dai segnali a 5 V di sensori o attuatori. Le rotaie di alimentazione separate consentono di utilizzare componenti con tensioni o assorbimenti di corrente più elevati senza sovraccaricare la scheda. Non è necessaria alcuna calibrazione.

Gli esempi di utilizzo includono misurazioni della temperatura con sensori esterni per il monitoraggio ambientale, il controllo di LED o servomotori per piccoli progetti di robotica oppure registrazioni di dati a lungo termine con circuiti integrati di memoria collegati. Un progetto con orologio in tempo reale e memoria dati utilizza il modulo come scheda portante fissa e in seguito non richiede alcun ricablaggio.

Per il funzionamento sono necessari l'alimentazione del computer stesso e, facoltativamente, fonti di tensione esterne per le utenze ad alto consumo. Per i lavori su linee elettriche a 230 V è necessaria una persona qualificata in ambito elettrico.

Avvertenza di sicurezza

Il modulo non è destinato all'installazione nell'impianto elettrico domestico. Serve esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. I lavori sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi, consultare una persona qualificata in ambito elettrico prima della messa in funzione.
