Potenziometro rotativo su circuito stampato

Panoramica del prodotto

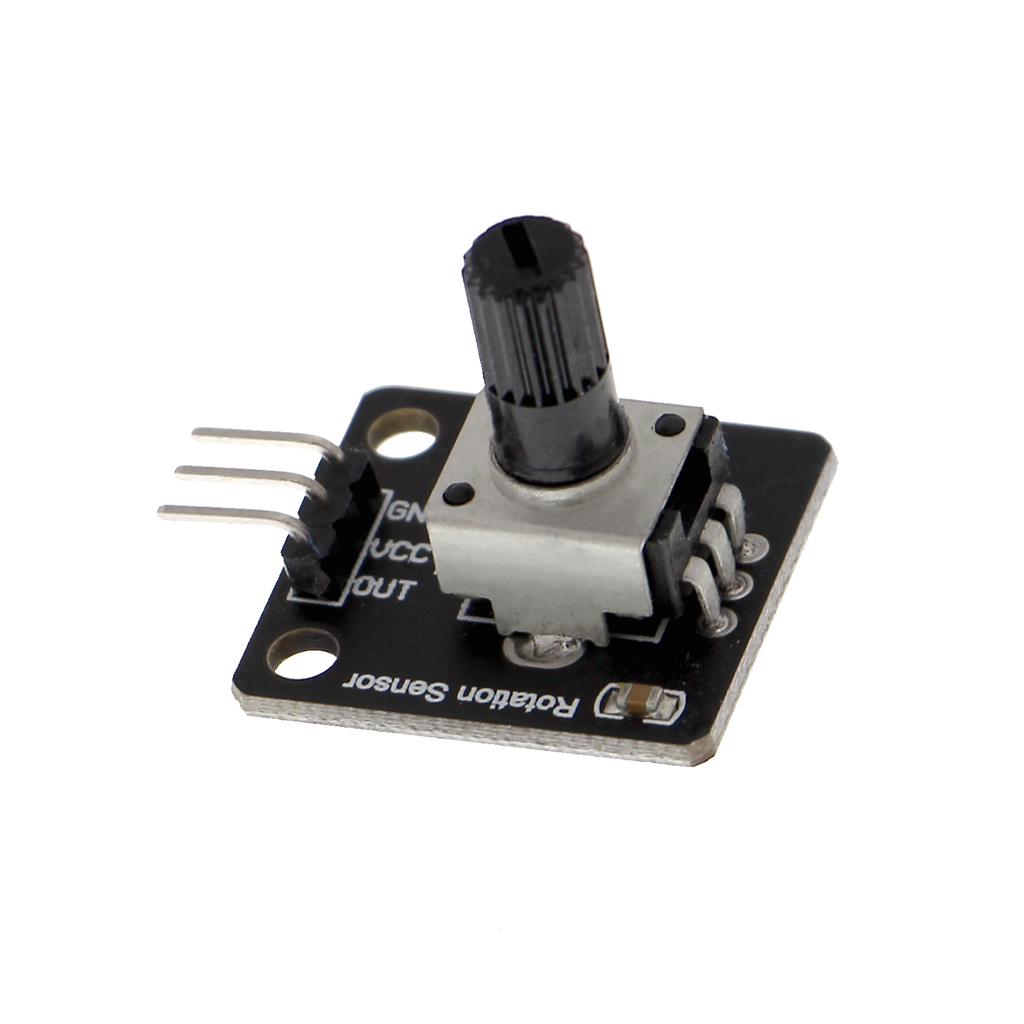

• Potenziometro rotativo su scheda per il rilevamento delle posizioni di regolazione
• Uscita analogica come partitore di tensione, intervallo di misura da 0 a 5 V (con alimentazione a 5 V)
• Valore di resistenza tipico di 10 kΩ
• Collegabile ai semplici ingressi analogici di schede a microcontrollore e schede di sviluppo
• Alimentazione e segnale di uscita tramite bordi della scheda o connessioni a saldare
• Possibilità di montaggio direttamente su breadboard o in connessioni a innesto

Descrizione del prodotto

Il potenziometro rotativo su scheda rileva le posizioni di regolazione e le emette come tensione proporzionale. Il movimento rotativo del cursore viene convertito in un valore continuo compreso tra 0 e 5 V, mentre la tensione di uscita segue il valore di resistenza impostato. Questo principio di funzionamento consente di rilevare direttamente le posizioni di regolazione senza ulteriore elettronica.

La scheda integra già l'elemento del partitore di tensione, perciò è necessario collegare soltanto la tensione di alimentazione (tipicamente 5 V), la massa e il pin di uscita. Questo rende particolarmente semplice integrare il modulo in prototipi che utilizzano ingressi analogici; non è necessaria alcuna calibrazione. La tensione di uscita segue linearmente l'angolo di rotazione ed è adatta direttamente al rilevamento tramite i convertitori AD dei comuni microcontrollori.

Nella pratica, un potenziometro di questo tipo viene utilizzato, ad esempio, per regolare la velocità dei motori o la luminosità dei LED. Trova impiego anche come interfaccia per l'acquisizione di valori misurati o come elemento di input in configurazioni di test. Uno scenario tipico consiste nel controllo variabile di un servomotore tramite la rotazione del potenziometro in un prototipo.

Per il funzionamento è necessaria un'alimentazione compresa nell'intervallo della tensione di uscita desiderata. Il collegamento di uscita deve essere connesso a un ingresso AD ad alta impedenza di un microcontrollore, per evitare il prelievo di corrente da parte dell'elettronica di misura. La scheda definisce l'area di fissaggio meccanico e il posizionamento.

Avvertenza di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nell'impianto elettrico domestico. Gli interventi sull'impianto elettrico o nelle sue immediate vicinanze sono riservati a personale qualificato; in caso di dubbi sull'integrazione in sistemi sovraordinati, prima della messa in funzione è necessario consultare un elettricista qualificato.

Contenuto della confezione

• 1x potenziometro rotativo su scheda
