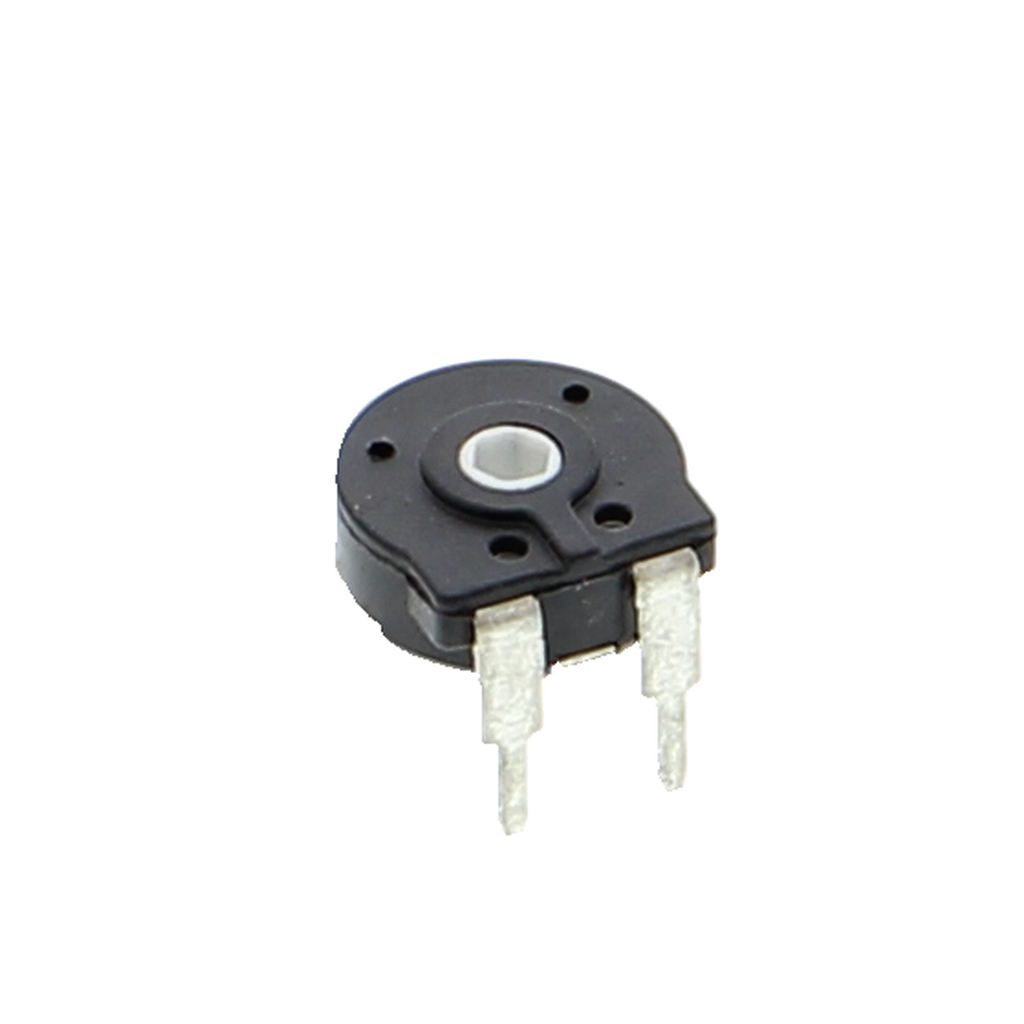

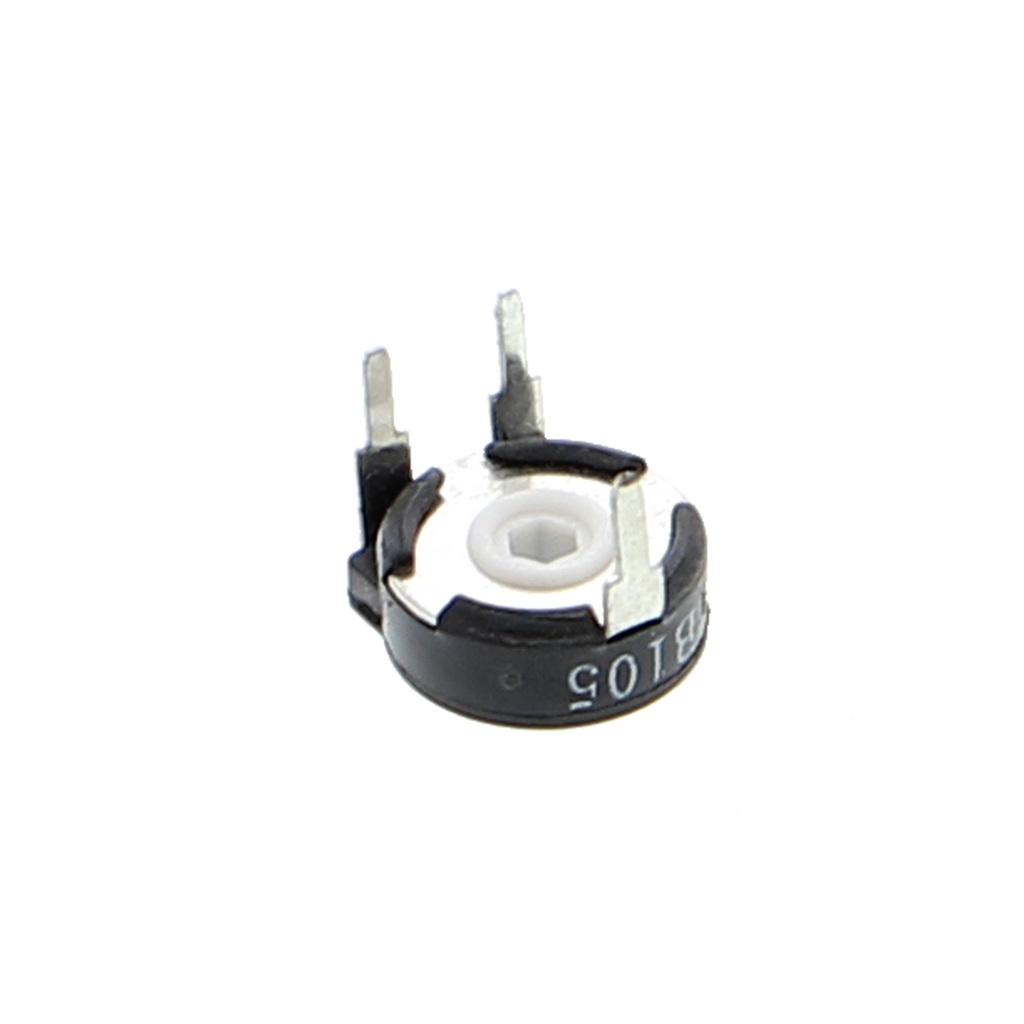

Potenziometro rotativo / potenziometro regolabile / potenziometro trimmer, orizzontale,10M Ohm

Panoramica del prodotto

• Trimmer con valore di resistenza di 10 MΩ
• Formato orizzontale con regolazione tramite esagono incassato
• Tre terminali di saldatura per montaggio a foro passante (THT)
• Il cursore si muove lungo la pista resistiva
• Per la calibrazione una tantum o occasionale dopo l'installazione

Descrizione del prodotto

Questo trimmer serve per la regolazione fine successiva di circuiti analogici. Con una resistenza totale di 10 MΩ e tre terminali di saldatura, due alle estremità della pista resistiva e uno sul cursore mobile, consente di regolare in modo continuo il valore della resistenza prelevata. A differenza dei potenziometri rotativi con manopola, la regolazione avviene tramite un esagono incassato nell'inserto in plastica bianca, che viene ruotato con una chiave a brugola o un cacciavite adatto.

Il componente è progettato per il montaggio orizzontale su un circuito stampato con montaggio a foro passante. L'elevato valore di resistenza di 10 MΩ lo rende particolarmente adatto ai circuiti ad alta impedenza, ad esempio per la regolazione di tensioni di riferimento o come partitore di tensione variabile negli amplificatori. La regolazione tramite esagono incassato garantisce che le impostazioni effettuate dopo l'installazione non vengano modificate da vibrazioni o contatti accidentali.

Il trimmer viene utilizzato quando, dopo la messa in funzione, è necessaria una calibrazione occasionale, tipicamente nella strumentazione per la misurazione dei sensori per la regolazione dello zero o nell'elettronica analogica per compensare le tolleranze dei componenti. Il formato orizzontale e l'elemento di regolazione avvitato internamente ne indicano l'impiego all'interno del dispositivo, non per un uso frequente da parte dell'utente.

Per l'installazione è necessario un saldatore. L'elevato valore di resistenza richiede un circuito progettato con ingressi adeguatamente ad alta impedenza, per evitare errori di misurazione dovuti alle impedenze d'ingresso. Può essere necessaria una pulizia occasionale del punto di contatto se il potenziometro non viene regolato per un periodo di tempo prolungato.

Avvertenza di sicurezza

Questo componente è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non deve essere installato nell'impianto elettrico domestico. Durante la saldatura dei terminali è necessario garantire una ventilazione adeguata, poiché si generano vapori di flussante. In caso di dubbi sul cablaggio corretto o sul processo di saldatura, prima della messa in funzione è necessario consultare un tecnico qualificato.

Contenuto della confezione

• 1x Potenziometro rotativo / potenziometro di regolazione / trimmer, orizzontale,10M Ohm
