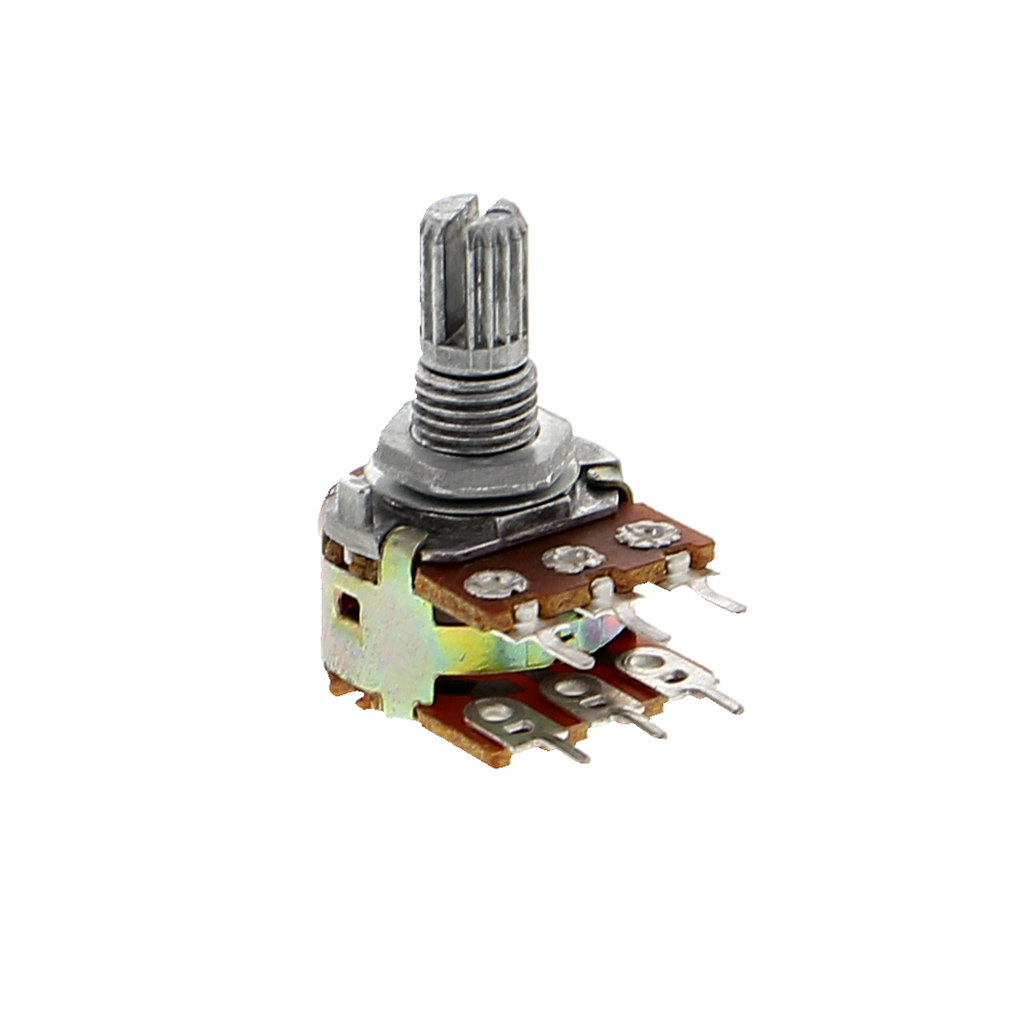

Potenziometro rotativo, 10K Ohm, alberino da 15mm, doppia fila

Panoramica del prodotto

• Potenziometro rotativo con resistenza da 10 kOhm e alberino lungo 15 mm
• Cursore doppio che consente la regolazione duale su un unico asse
• Per circuiti analogici a partitore di tensione nell'elettronica di controllo e di misura
• Escursione rotativa lineare di almeno un giro completo
• Passo dei pin di 2,54 mm per la saldatura diretta su circuiti stampati o breadboard
• Alloggiamento in plastica con meccanismo a scatti per un posizionamento sicuro

Descrizione del prodotto

Questo potenziometro rotativo funge da elemento di ingresso analogico per la regolazione della tensione. I cursori disposti su due file consentono la regolazione simultanea o indipendente di due percorsi del segnale sullo stesso asse rotativo, risparmiando spazio quando è necessario controllare due parametri.

Le due resistenze funzionano elettromeccanicamente in parallelo. Ciascuna fornisce, tramite il proprio cursore, un segnale di uscita dipendente dalla posizione di rotazione, compreso tra massa e tensione di alimentazione. Con 10 kOhm, la resistenza si trova nella fascia media; le correnti di carico devono quindi essere bufferizzate da un'elettronica analogica di preamplificazione. Il comportamento a scatti mantiene meccanicamente ferme le posizioni intermedie e impedisce spostamenti accidentali.

Le applicazioni spaziano dai regolatori manuali di tensione nella tecnica degli alimentatori da laboratorio ai moduli di controllo della velocità dei motori, fino ai regolatori di volume stereo con asse meccanico comune. La configurazione duale viene utilizzata anche in generatori di funzioni o amplificatori di segnali di test. L'alberino da 15 mm è compatibile con le manopole rotative più comuni e consente un utilizzo agevole dall'esterno dell'alloggiamento.

Il funzionamento deve avvenire al di sotto di 9 V per garantire la massima durata. Sulla scheda, il meccanismo a scatti richiede un po' di spazio lateralmente; i cursori richiedono collegamenti a bassa impedenza verso l'elaborazione del segnale, poiché la resistenza di contatto è generalmente superiore a 50 Ohm. Per i circuiti sensibili al rumore, il cursore dovrebbe essere smorzato con un condensatore in parallelo da circa 100 nF.

Indicazioni di sicurezza

Questo potenziometro è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Non utilizzarlo per l'installazione in circuiti elettrici domestici o installazioni fisse. Per il funzionamento a tensioni superiori a 24 V, consultare un elettricista qualificato.

Contenuto della confezione

• 1*Potenziometro rotativo, 10K Ohm, alberino da 15 mm, doppia fila
