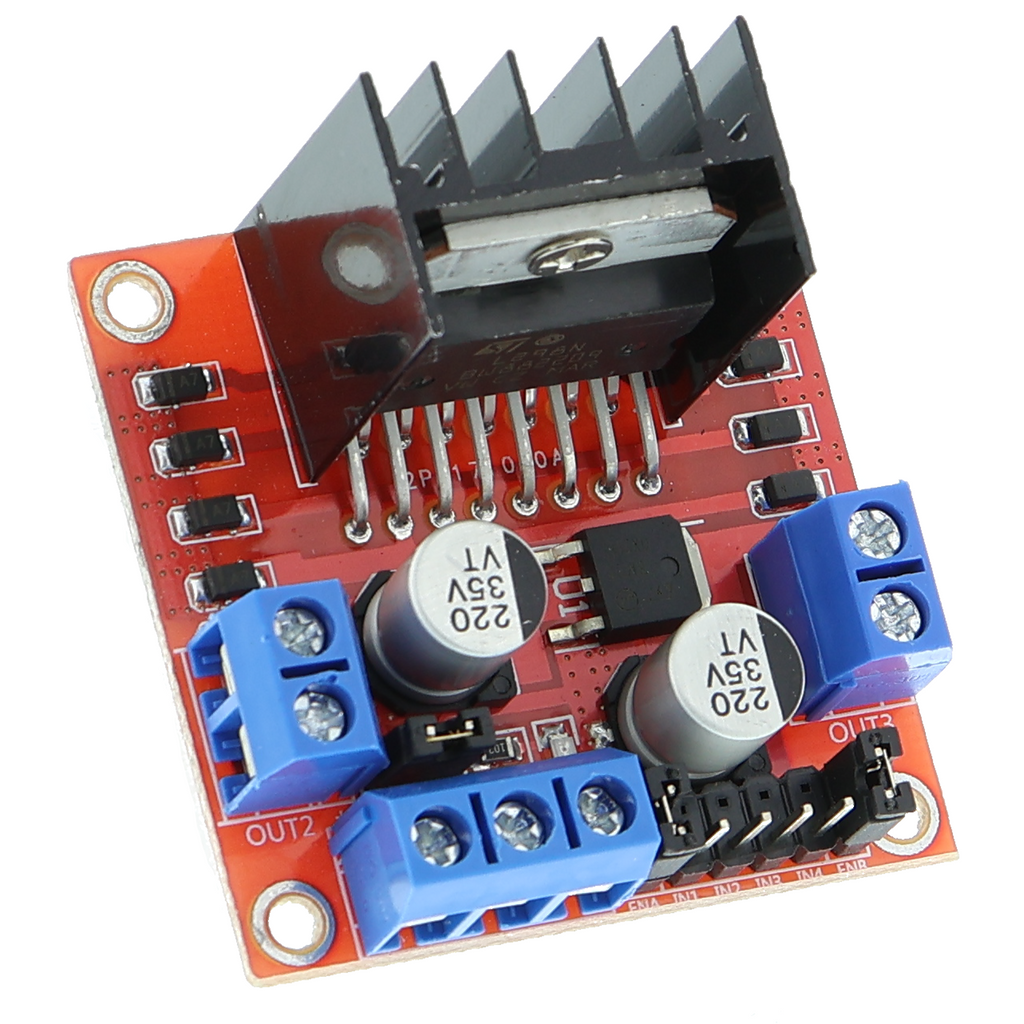

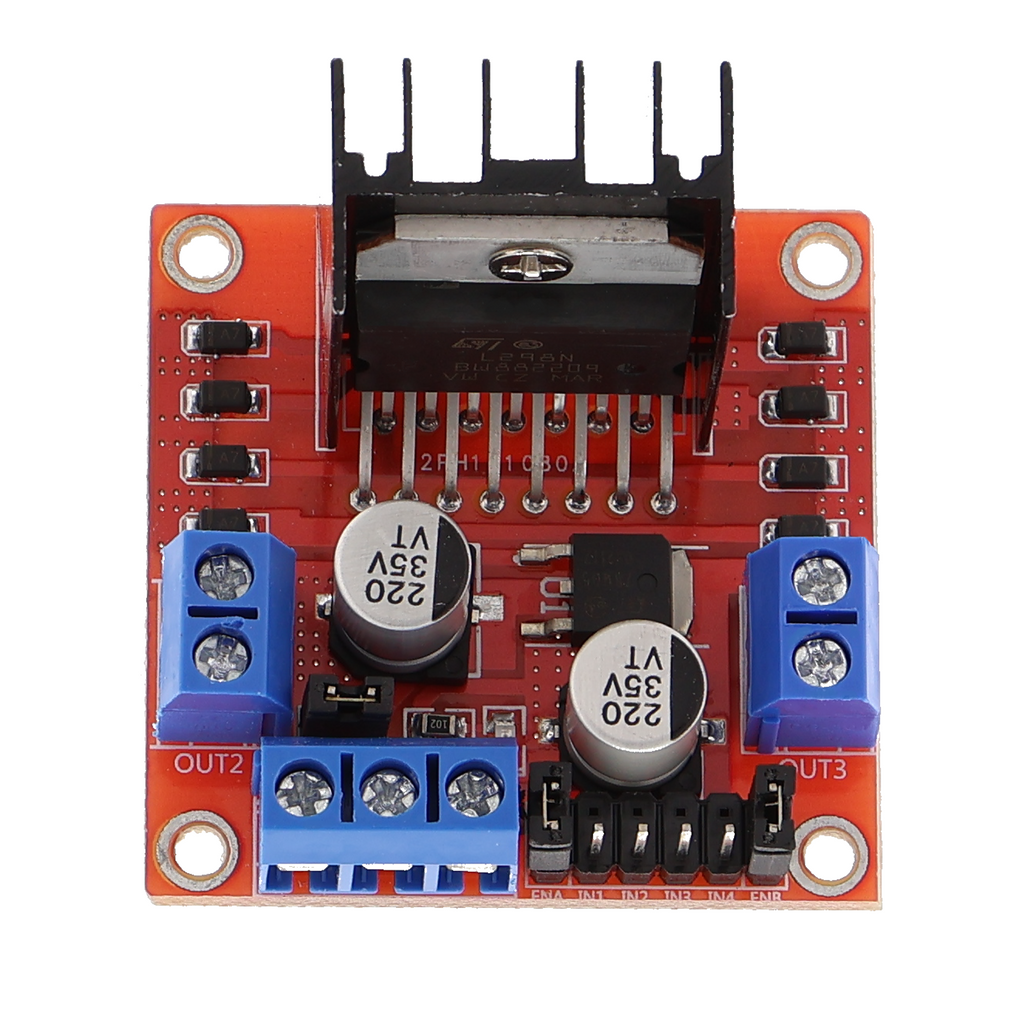

Driver per motori L298N - ponte H per 2 motori CC, 5-35 V

Panoramica del prodotto

• Driver motori a doppio ponte H per due motori a corrente continua o un motore passo-passo
• Ingressi di controllo per la direzione (IN1–IN4) e la velocità tramite PWM (ENA, ENB)
• Alimentazione logica a 5 V, tensione di alimentazione dei motori da 5 a 35 V
• Corrente di uscita fino a 2 A per canale, brevemente fino a 3 A
• Collegamento tramite morsetti a vite per motori e alimentazione, oltre a una morsettiera a pin per i segnali
• Con dissipatore di calore per la dissipazione termica in caso di correnti elevate

Descrizione del prodotto

Il driver per motori L298N controlla due motori a corrente continua indipendenti oppure, in alternativa, un motore passo-passo bipolare. Il circuito a ponte H converte i segnali di controllo digitali di un microcontrollore in stati di commutazione che azionano e frenano i motori.

La direzione e la velocità possono essere regolate indipendentemente. I quattro ingressi IN1 fino a IN4 determinano il senso di rotazione di ciascun motore, mentre i segnali PWM su ENA ed ENB controllano la velocità. Il driver per motori gestisce fino a 2 A di corrente continua per canale e picchi di corrente brevi fino a 3 A. A partire da 1 A per canale, il dissipatore già presente dovrebbe garantire una dissipazione termica sufficiente; in caso di funzionamento prolungato sotto carico elevato, una ventilazione aggiuntiva può essere utile.

L'alimentazione avviene tramite collegamenti separati per la tensione dei motori (da 5 a 35 V) e la tensione logica (5 V). Fino a 12 V di tensione dei motori, il modulo utilizza il regolatore integrato; con tensioni superiori è necessario rimuovere il ponticello corrispondente e collegare una fonte esterna da 5 V. I segnali di controllo sono disponibili su una morsettiera a pin.

Il modulo è adatto per telai robotici con due ruote motrici, per movimenti lineari controllati con motori passo-passo o come soluzione di azionamento per veicoli in scala. Per l'utilizzo con comuni computer a scheda singola come Arduino, il modulo richiede solo uscite digitali e, facoltativamente, canali PWM; l'alimentazione dei motori rimane completamente separata dalla scheda controller.

Avvertenza di sicurezza

Il modulo funziona con tensioni continue fino a 35 V e carichi di corrente fino a 3 A, che in caso di cortocircuito o guasto possono causare surriscaldamento o danni. Il driver per motori è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nell'impianto elettrico domestico. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato. In caso di carichi di corrente continui superiori a 2 A, è necessario verificare la dissipazione termica; in caso di dubbi, consultare un tecnico qualificato prima della messa in funzione.

Contenuto della confezione

• 1x Ponte H L298N per due motori / driver per motori
