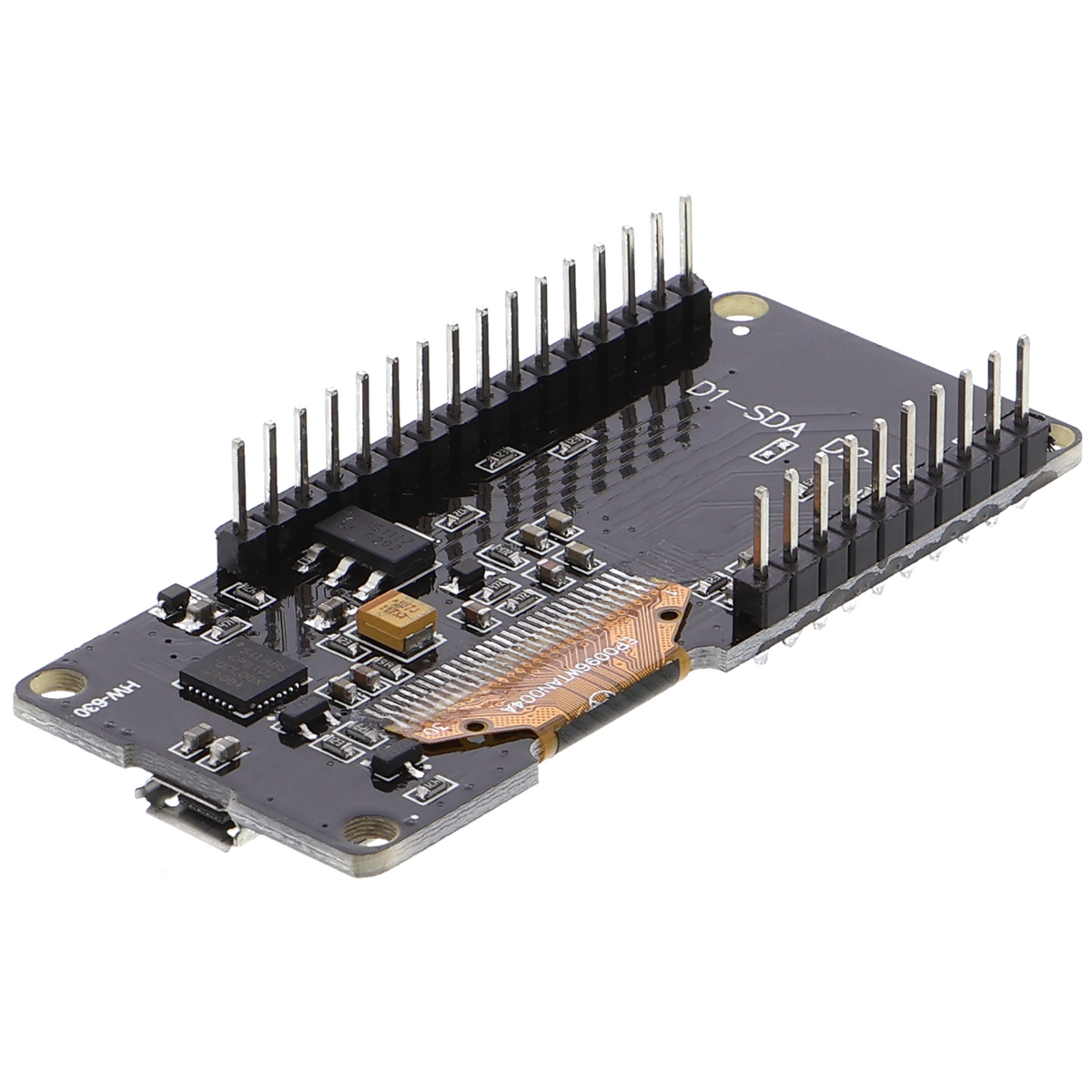

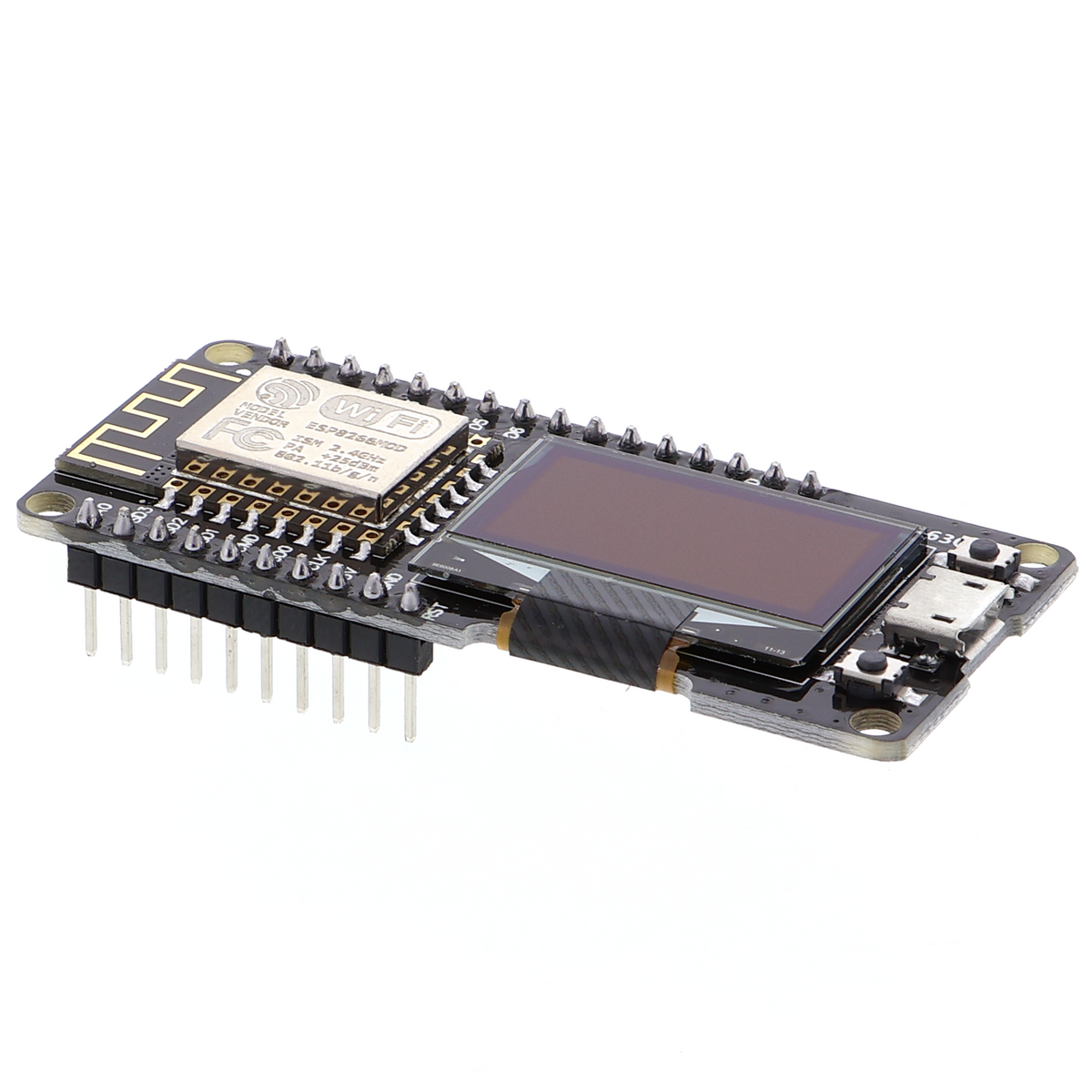

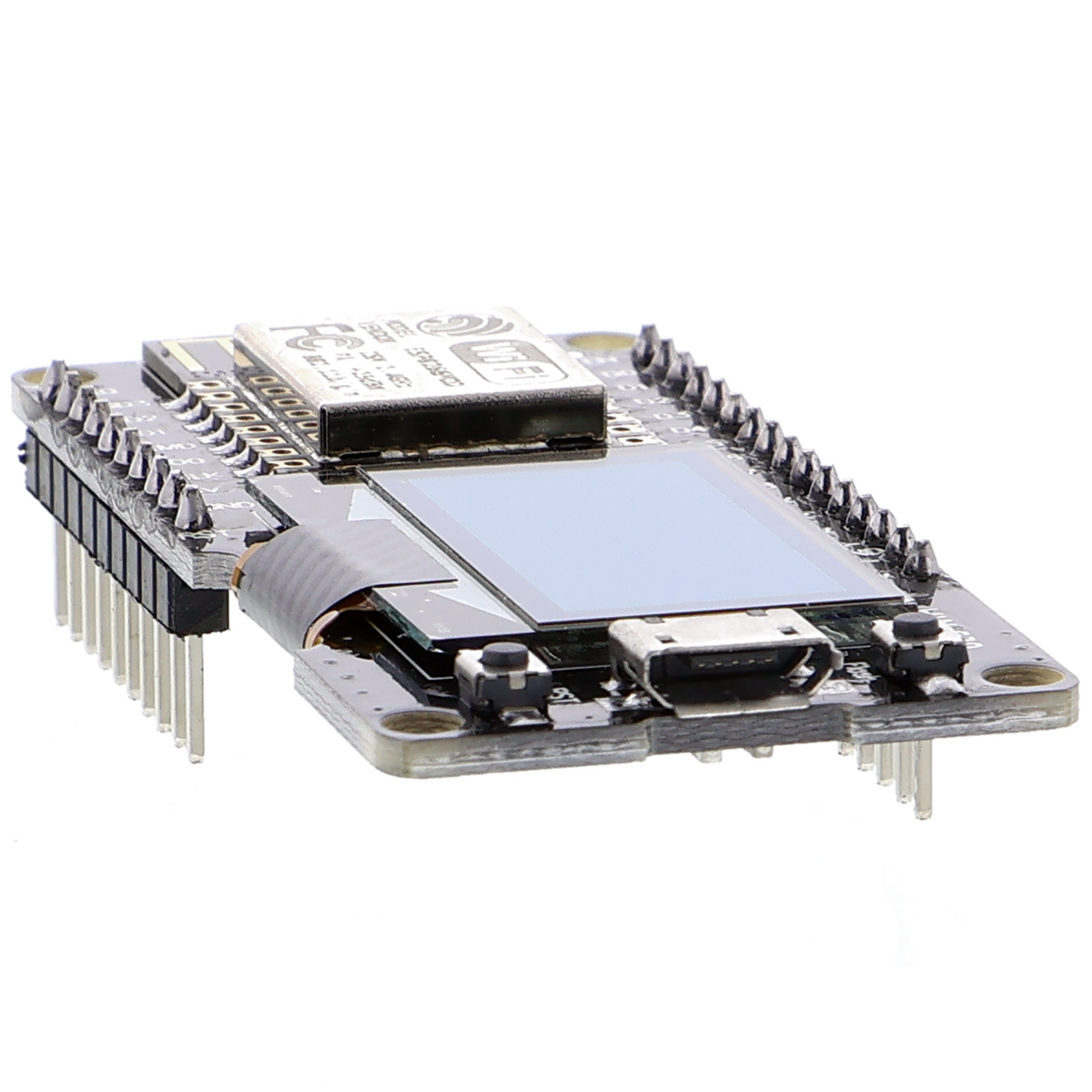

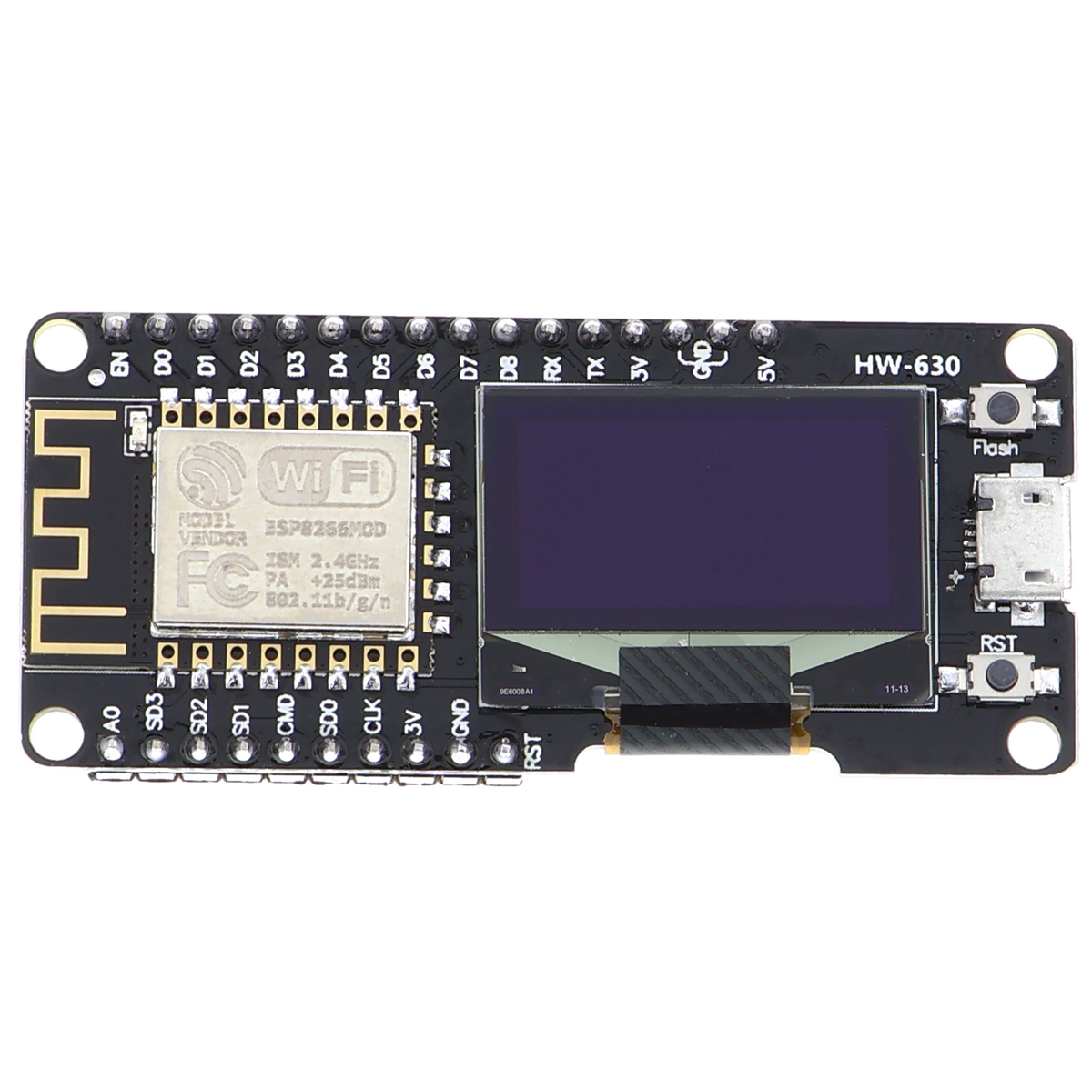

NodeMCU WiFi ed ESP8266 + OLED da 0.96 pollici

Panoramica del prodotto

• Scheda di sviluppo con modulo WiFi integrato e display OLED da 0,96 pollici
• Microcontrollore ESP8266 con frequenza di clock di 80 MHz
• 4 MB di memoria flash per codice e dati
• Tensione di esercizio di 3,3 V, porta USB per alimentazione e programmazione
• Display I2C con risoluzione di 128 * 64 pixel
• Ingressi e uscite digitali e analogici, nonché uscite PWM

Descrizione del prodotto

Questa scheda di sviluppo combina un microcontrollore con funzionalità WiFi e un display integrato per visualizzare localmente valori misurati o messaggi di stato. L'ESP8266 si connette direttamente alle reti WLAN, senza bisogno di un modulo aggiuntivo. Il piccolo display OLED da 128 * 64 pixel mostra le informazioni occupando poco spazio.

Il microcontrollore utilizza livelli logici da 3,3 V, non da 5 V. Per collegare altri componenti a 5 V è necessario un convertitore di livello per le linee interessate. L'alimentazione avviene tramite la porta USB, quindi non è necessario un alimentatore da laboratorio. Il display comunica con il microcontrollore tramite I2C e occupa quindi solo due linee di segnale. È possibile utilizzare più moduli I2C sullo stesso bus, se hanno indirizzi diversi.

Le applicazioni tipiche includono l'acquisizione di dati di misura con visualizzazione locale, ad esempio una piccola stazione meteorologica che misura la temperatura e l'umidità, invia i valori tramite WLAN e li visualizza contemporaneamente sul display. Anche un sensore per porte con notifiche WiFi può visualizzare localmente lo stato. È inoltre possibile realizzare semplici data logger per progetti IoT o un monitor della qualità dell'aria.

La scheda dispone di una porta USB-seriale per la programmazione. Gli ambienti di sviluppo più comuni, come Arduino IDE o MicroPython, supportano l'ESP8266. L'ingresso analogico è limitato a un singolo ADC a 10 bit. Per utilizzare più canali analogici è necessario collegare moduli ADC esterni.

Avvertenza di sicurezza

Il modulo funziona con livelli logici da 3,3 V e non è progettato per il collegamento a circuiti elettrici domestici. Serve esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. I lavori sull'impianto elettrico domestico o nelle sue immediate vicinanze sono riservati a personale qualificato; in caso di dubbio, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1* Nodemcu WiFi ed ESP8266 + OLED da 0,96 pollici
