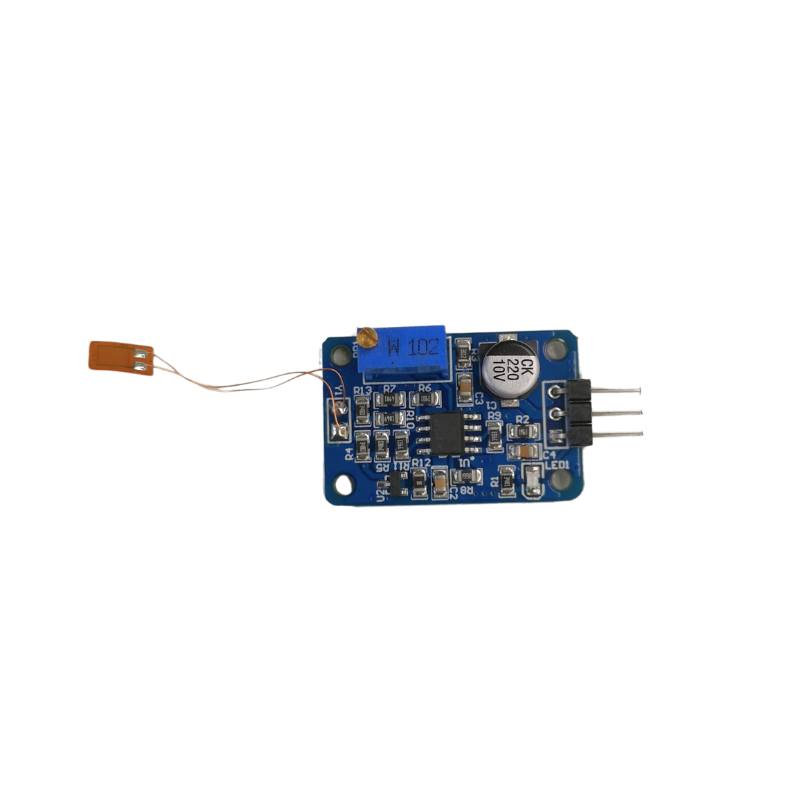

Modulo sensore estensimetrico a flessione / modulo amplificatore per celle di carico Y3

Panoramica del prodotto

• Modulo sensore per la misurazione della flessione e della deformazione mediante estensimetri
• Quattro elementi estensimetrici in configurazione a ponte di Wheatstone
• Campo di misura fino a 2000 microstrain
• Uscita analogica da 0 a 5 V a fondo scala
• Tensione di esercizio 5 V
• Calibrabile senza dispositivo di regolazione
• Robusto fissaggio degli estensimetri su substrato metallico

Descrizione del prodotto

Il modulo sensore utilizza estensimetri per flessione per rilevare le sollecitazioni nei materiali. I quattro elementi estensimetrici sono collegati in un ponte di Wheatstone e consentono una misurazione raziometrica fino a 2000 microstrain. L'uscita analogica da 0 a 5 V può essere collegata direttamente ai convertitori analogico-digitali delle schede per microcontrollori standard.

Il circuito a ponte compensa automaticamente gli influssi della temperatura e sopprime i segnali di disturbo grazie alla reiezione di modo comune. Il guadagno è di circa 100 mV per 1000 microstrain. Le interazioni tra i quattro elementi di misura sono minime grazie alla configurazione a ponte, per cui non sono necessari interventi di calibrazione.

I campi di applicazione includono celle di carico e di misura della coppia, la misurazione del peso su piattaforme e le prove di deformazione su campioni di materiale. Il modulo è adatto anche al monitoraggio in tempo reale dei carichi strutturali, ad esempio nei banchi di prova per materiali o negli elementi portanti. Un'applicazione tipica consiste nella realizzazione di una semplice bilancia pesapersone mediante il montaggio sull'elemento portante di una piattaforma.

Per il funzionamento è necessaria un'alimentazione stabile a 5 V. I quattro pin di collegamento degli elementi estensimetrici e i tre cavi di segnale (alimentazione, massa, uscita analogica) devono essere cablati con la polarità corretta. Si verificano errori di misurazione se il fissaggio degli estensimetri non è conforme ai movimenti del materiale o se il sensore è sottoposto a vibrazioni.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'integrazione in circuiti elettrici domestici né al funzionamento continuo con tensione di rete. L'inversione della polarità dell'alimentazione può causare la distruzione del modulo. In caso di domande sull'integrazione in sistemi di misura o sul collegamento alla rete elettrica, prima della messa in funzione è necessario consultare un elettricista qualificato.

Contenuto della confezione

• 1x modulo sensore con estensimetri per flessione / modulo amplificatore per celle di carico Y3
