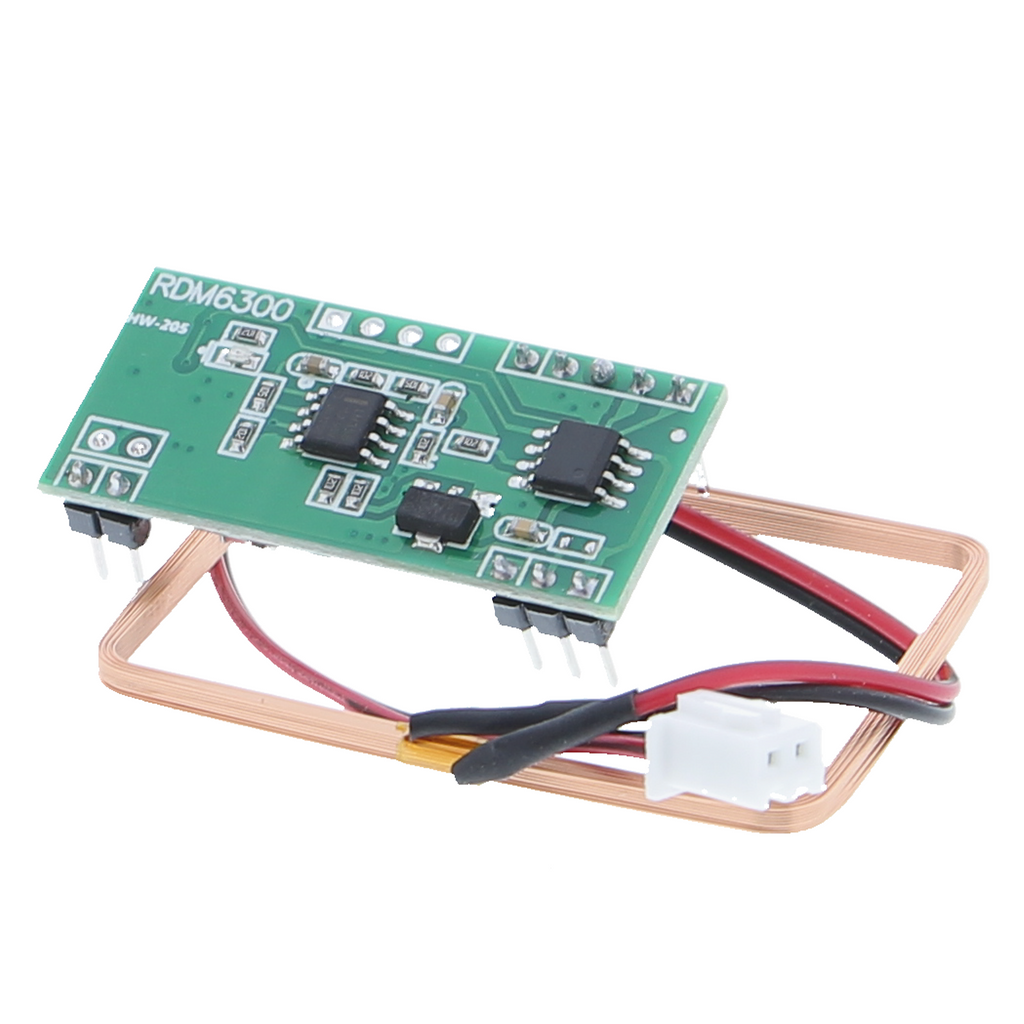

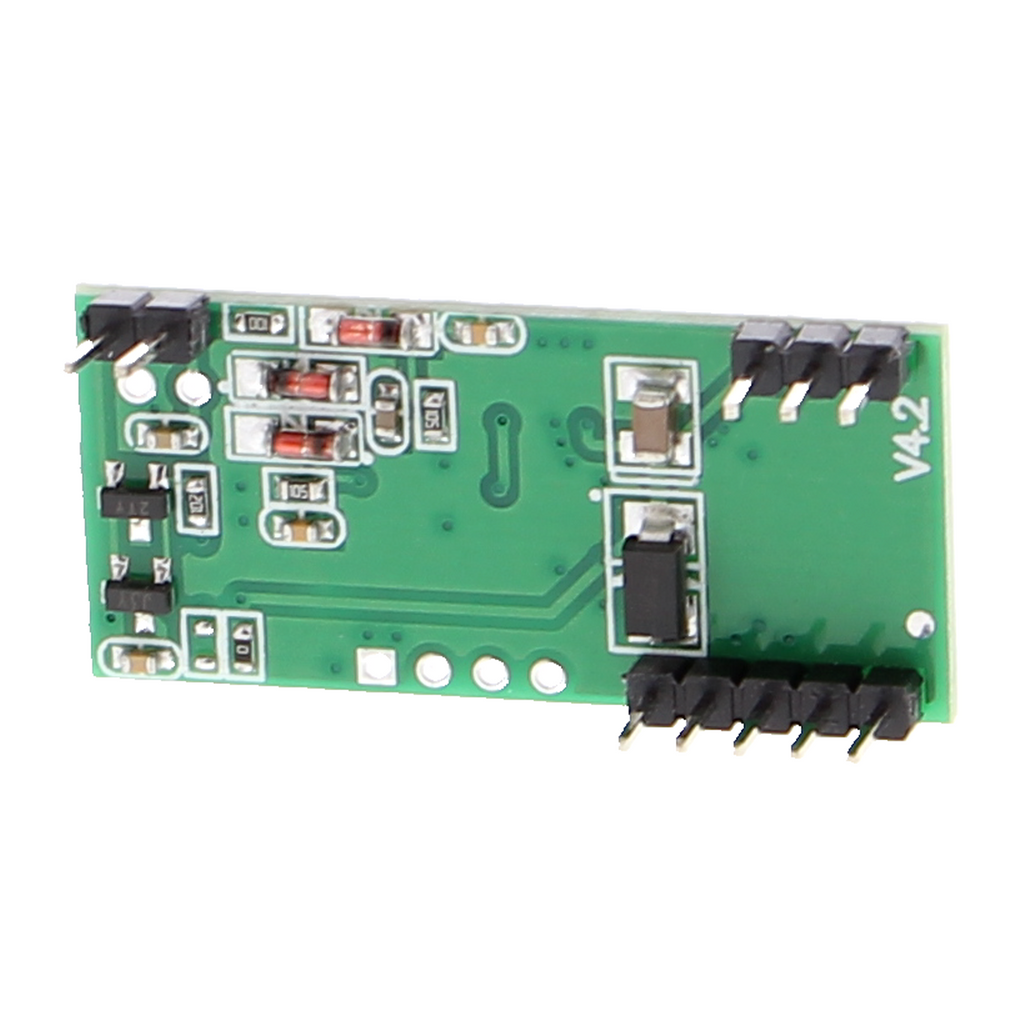

Modulo ricevitore RFID 125K - RDM6300, uscita UART

Panoramica del prodotto

• Modulo ricevitore RFID per transponder a 125 kHz
• Interfaccia UART per il collegamento diretto a microcontrollori
• Portata di lettura da circa 4 a 12 cm
• Tensione di alimentazione 5 V
• Tag riconosciuto in uscita come stringa ASCII
• Antenna integrata nel modulo

Descrizione del prodotto

Il modulo riceve i dati da transponder RFID passivi a 125 kHz e trasmette l'ID del tag riconosciuto tramite un'interfaccia UART. La comunicazione avviene in modalità seriale, consentendo di collegare il modulo direttamente a schede con microcontrollore senza la necessità di decoder aggiuntivi. La portata di lettura è compresa tra circa 4 e 12 cm, a seconda del transponder e dell'ambiente.

Il modulo funziona con un'alimentazione a 5 V e trasmette i tag riconosciuti come stringhe ASCII, che possono essere elaborate dal microcontrollore. Poiché non è necessaria un'antenna esterna, il montaggio risulta estremamente semplice. La frequenza di ripetizione consente di leggere rapidamente più tag uno dopo l'altro.

Gli ambiti di impiego tipici sono i sistemi di controllo degli accessi, nei quali le schede o i portachiavi RFID vengono riconosciuti a breve distanza, nonché i sistemi di inventario e di rilevamento delle presenze. Il modulo può essere utilizzato anche come componente in progetti di robotica per guidare veicoli autonomi verso le stazioni. Nell'ambito della domotica può fungere da apriporta basato sulla lettura di schede.

Per il collegamento sono necessarie, oltre all'alimentazione a 5 V, almeno due linee dati per l'interfaccia UART del controller. Le schede con logica a soli 3,3 V richiedono un convertitore di livello per l'ingresso dati, al fine di escludere eventuali danni. È necessaria un'alimentazione esterna; le porte USB delle schede di sviluppo spesso forniscono una corrente insufficiente per un funzionamento affidabile.

Avvertenza di sicurezza

Il modulo non è adatto per essere messo in funzione sull'impianto elettrico domestico o con la tensione di rete. È destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Gli interventi sull'alimentazione o nelle sue immediate vicinanze sono riservati a personale qualificato; in caso di dubbi, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1* Modulo ricevitore RFID 125K - RDM6300, uscita UART
