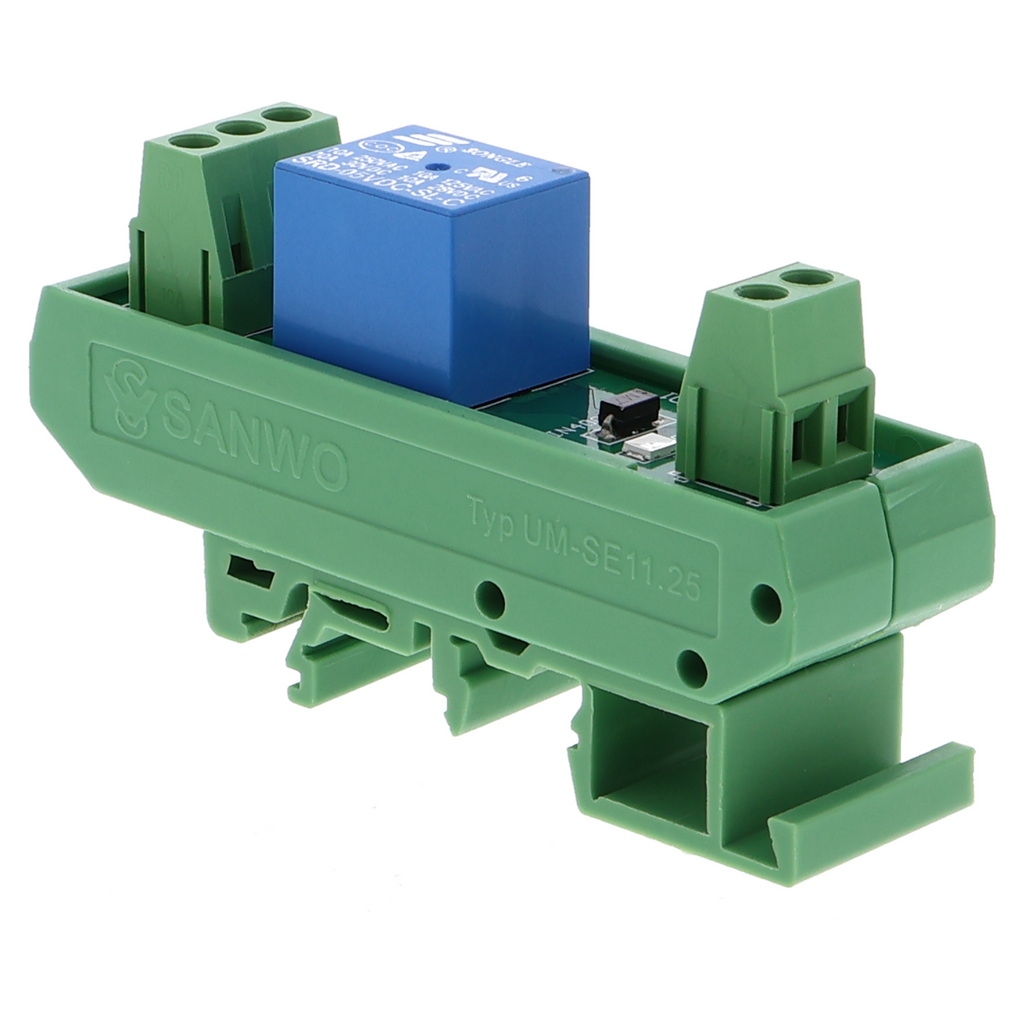

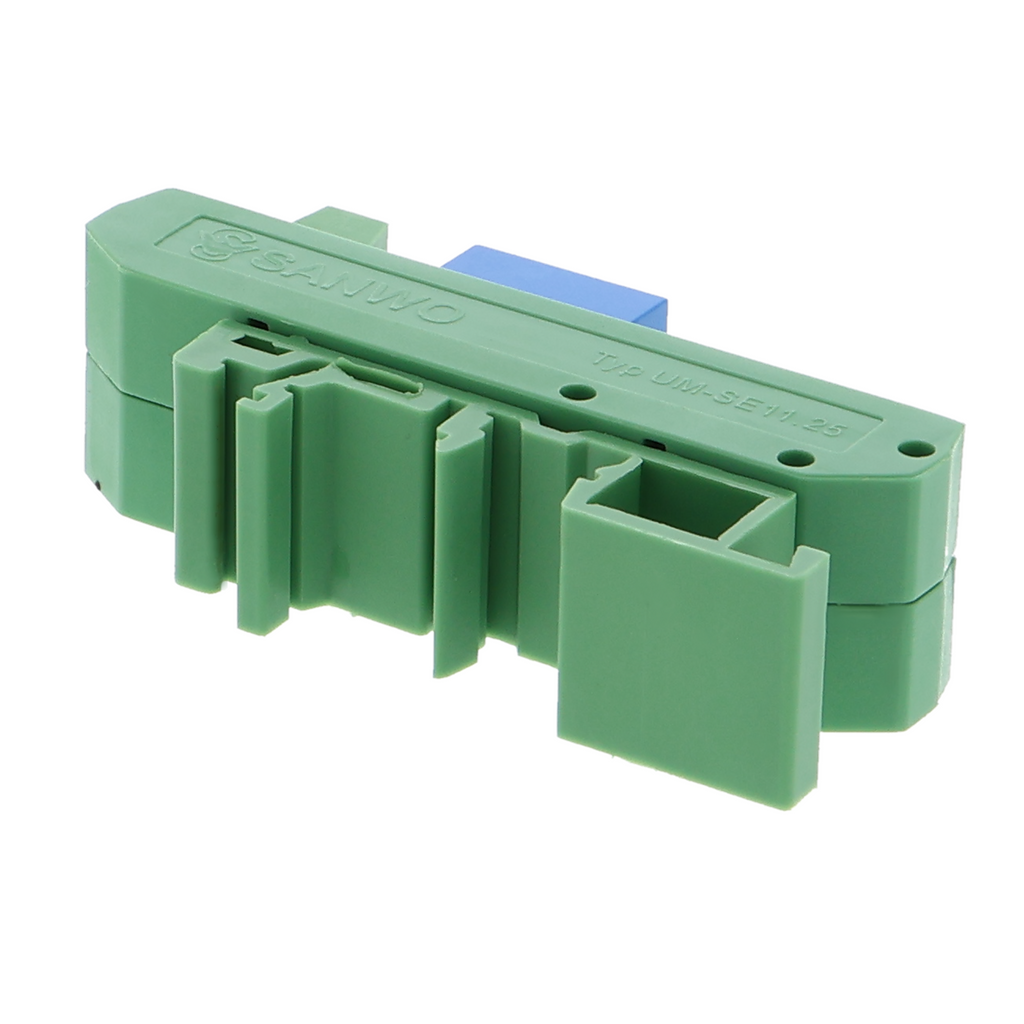

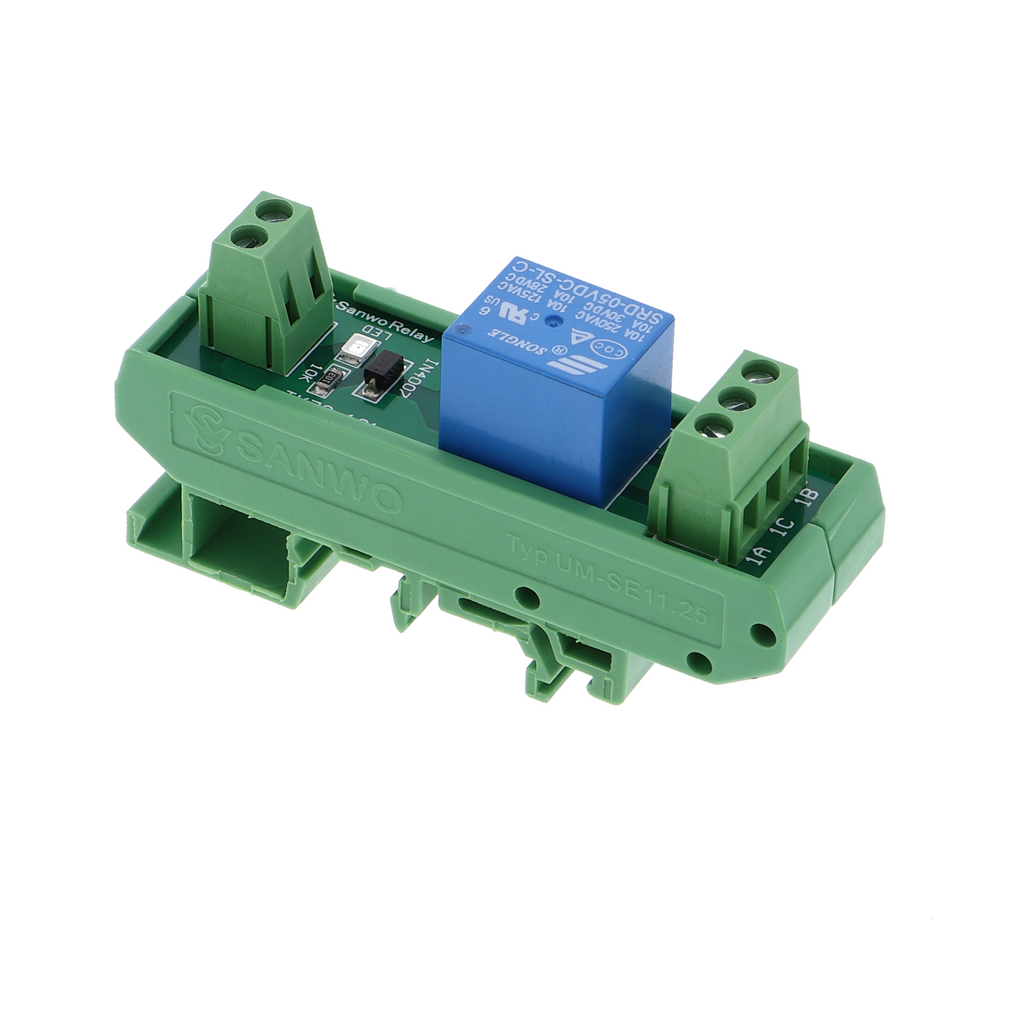

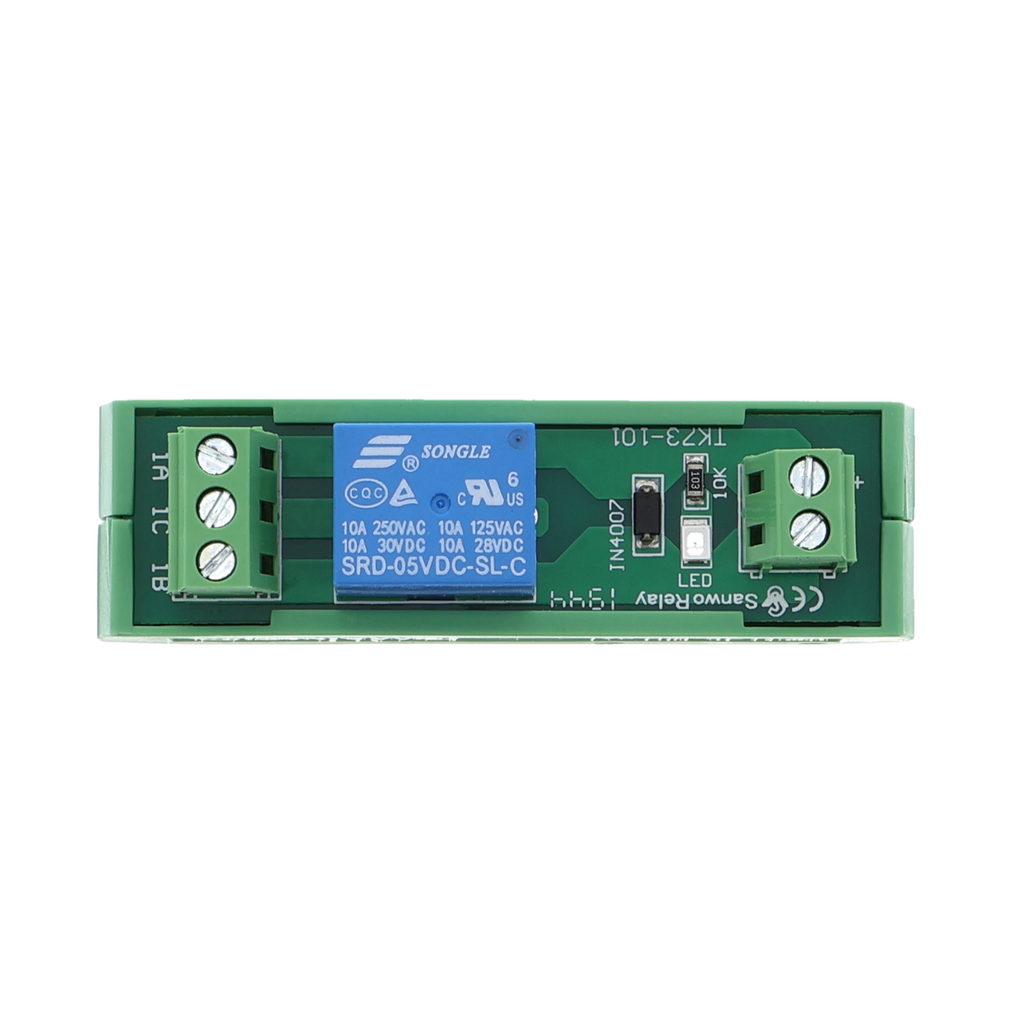

Modulo relè a 1 canale 5V per montaggio su guida DIN

Panoramica del prodotto

• Modulo relè a un canale per il montaggio su guida DIN, comando a 5 V
• Commutazione di carichi fino a 10 A a 250 V AC o 30 V DC
• Separazione galvanica tra la logica di controllo e il circuito di commutazione
• Ingresso isolato tramite optoaccoppiatore per un comando sicuro
• Indicatore LED dello stato del relè
• Morsetti a vite e a innesto per un cablaggio semplice

Descrizione del prodotto

Un modulo relè a un canale per guida DIN consente di commutare in sicurezza carichi controllati da sistemi a bassa tensione. Il modulo viene comandato a 5 V e può quindi essere collegato direttamente a schede con microcontrollore o dispositivi di controllo. Al suo interno opera un relè elettromagnetico, comandato tramite un ingresso isolato con optoaccoppiatore, che mantiene la logica di controllo galvanicamente separata dal circuito di commutazione.

Grazie a questo isolamento, anche i dispositivi di controllo sensibili possono gestire carichi induttivi o ad alta corrente senza problemi di retroazione. Il modulo commuta in modo affidabile carichi in corrente alternata fino a 10 A a 250 V AC o carichi in corrente continua fino a 30 V DC. Un LED indica lo stato attuale del relè.

Le applicazioni tipiche includono il comando a distanza di riscaldatori o ventilatori nella domotica, il controllo di macchine tramite telecomandi o segnali di sensori, nonché l'integrazione in quadri elettrici e dispositivi di controllo su guida DIN. È possibile comandare anche dispositivi di allarme o di segnalazione.

Per il funzionamento, l'alimentazione a 5 V della logica di controllo deve essere fornita separatamente. I contatti principali di commutazione possono essere collegati al carico mediante morsetti a vite o a innesto. Il modulo è destinato a prototipi e configurazioni di test, ma non deve essere integrato direttamente nell'impianto elettrico domestico.

Avvertenza di sicurezza

Il modulo non deve essere integrato direttamente nel circuito elettrico domestico. È destinato esclusivamente alla realizzazione di circuiti per prototipi, test e sviluppo. Gli interventi su circuiti ad alta tensione o nelle loro vicinanze sono riservati a personale qualificato; prima della messa in funzione con tensione di rete, il cablaggio deve essere verificato da un elettricista qualificato.

Contenuto della confezione

• 1x Modulo relè a 1 canale 5 V per il montaggio su guida DIN
