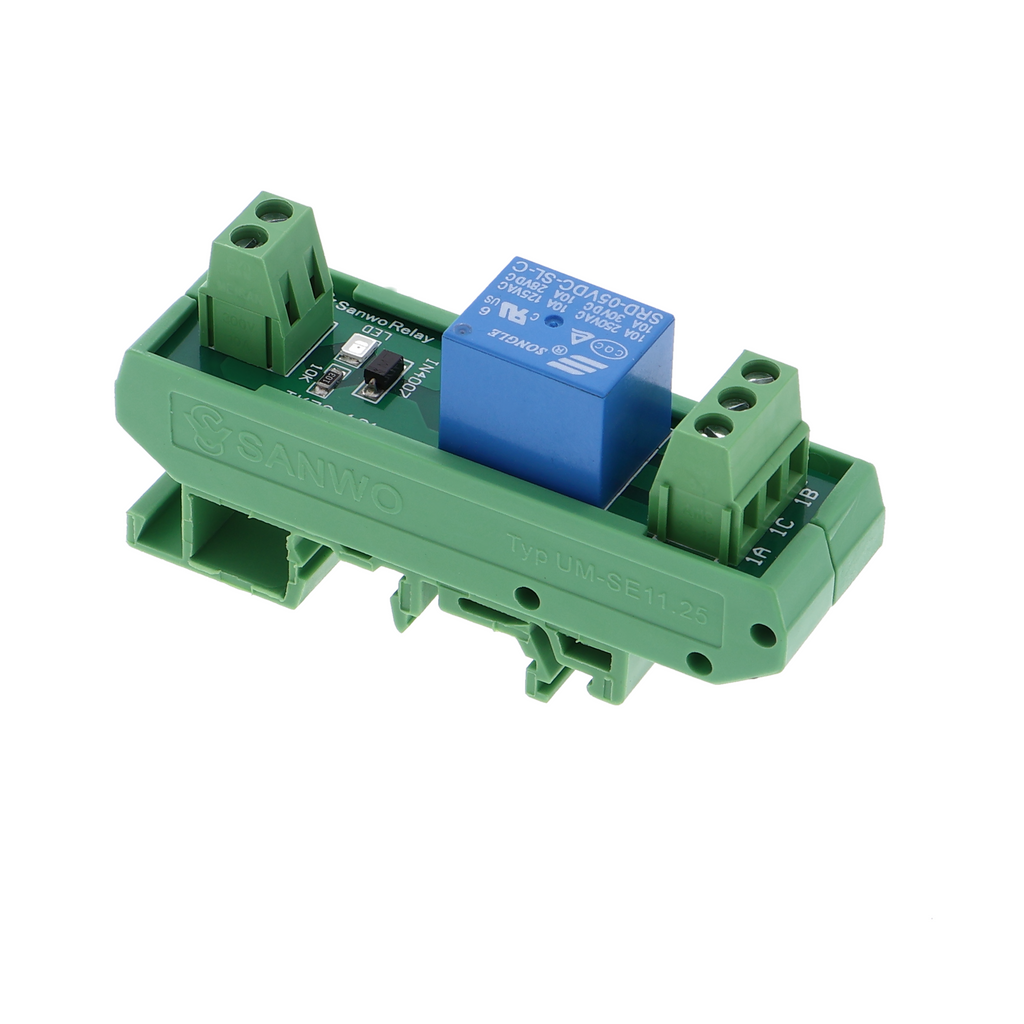

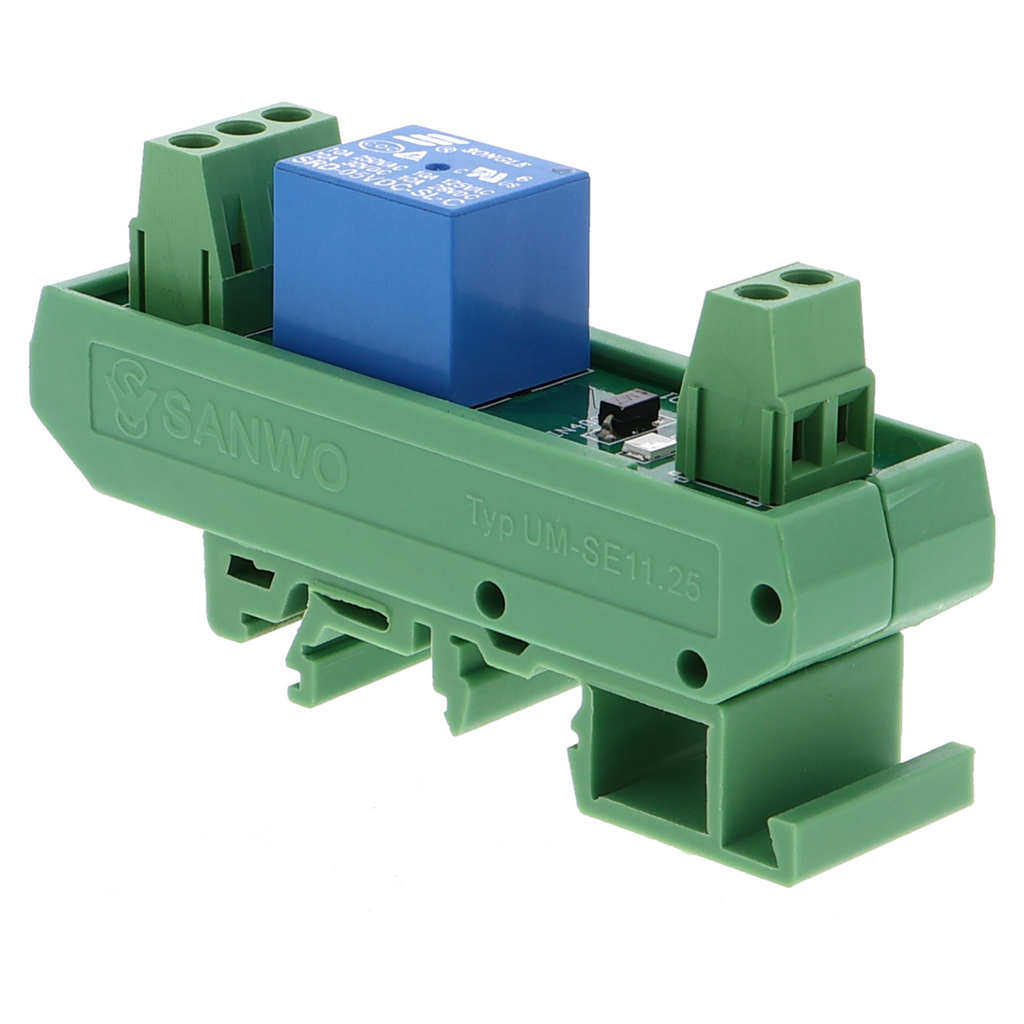

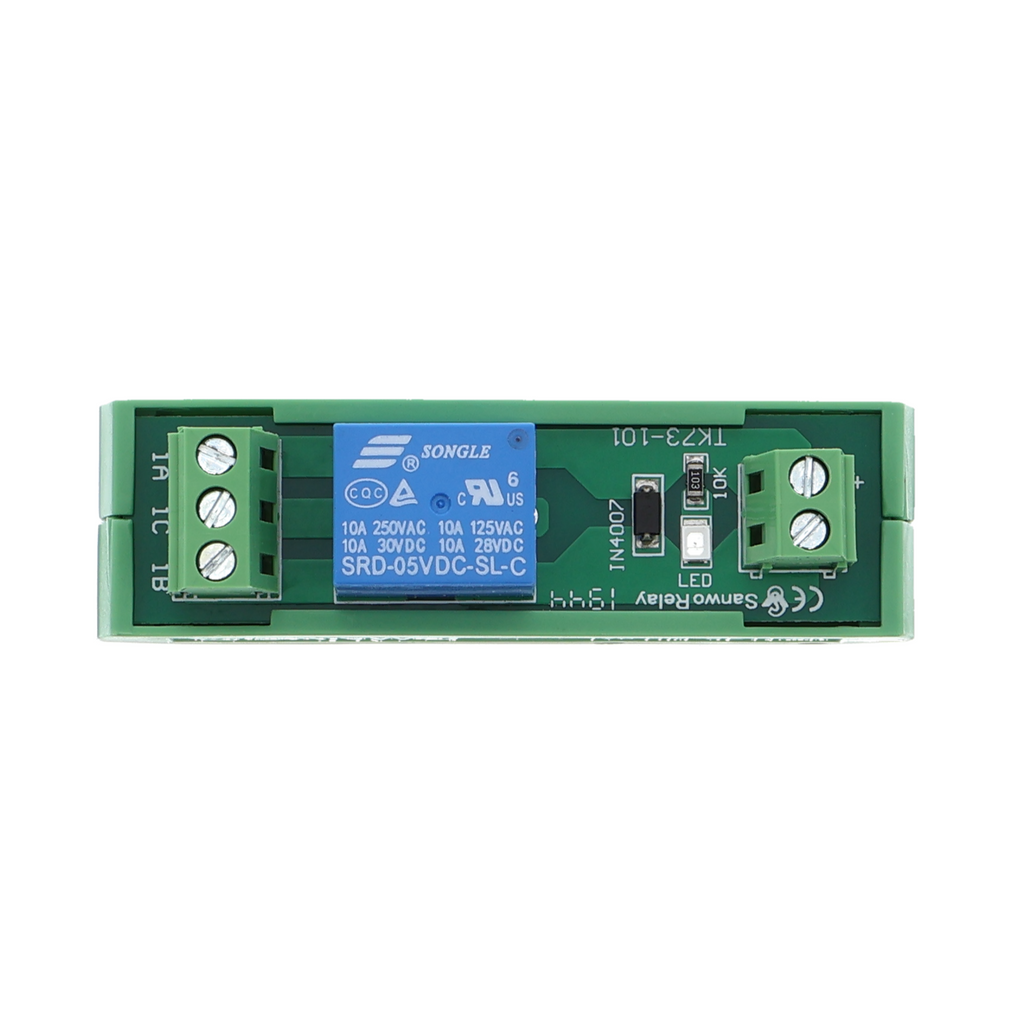

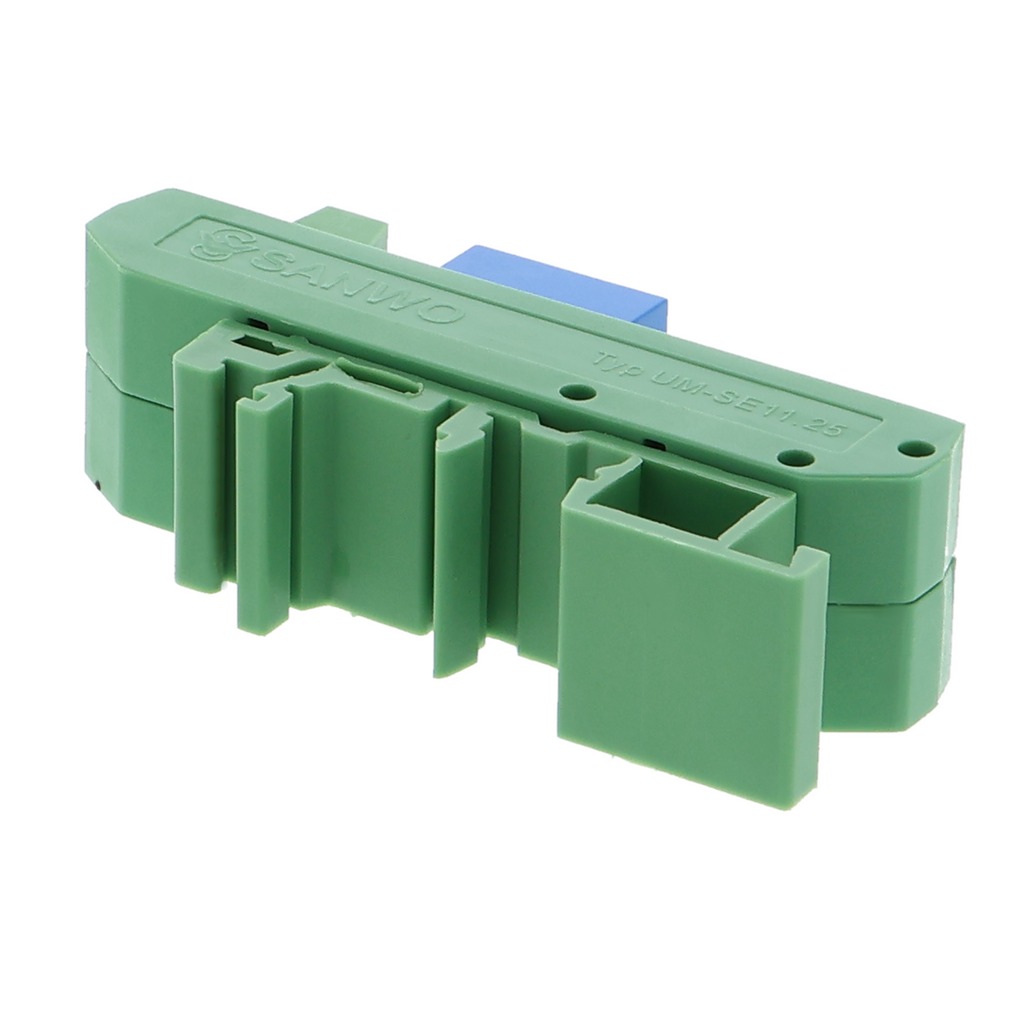

Modulo relè a 1 canale 24V per montaggio su guida DIN, PNP

Panoramica del prodotto

• Modulo relè a un canale per guida DIN, tensione di esercizio 24 V DC
• Tensione di commutazione fino a 250 V AC (10 A) o 30 V DC (10 A)
• Controllo tramite segnale Low-Level (compatibile con TTL/CMOS)
• Isolamento tramite optocoupler tra circuito di controllo e circuito di commutazione
• Il LED indica lo stato di commutazione
• Contatto conforme alla norma DIN 43880 per il montaggio su guida DIN

Descrizione del prodotto

Il modulo relè a un canale commuta circuiti elettrici sotto carico, viene montato direttamente sulla guida DIN e alimentato a 24 V. In questo modo funge da interfaccia tra i segnali di controllo digitali e i carichi ad alta tensione, come elettrovalvole, azionamenti per pompe o lampade.

Il modulo utilizza un optocoupler per la separazione galvanica. Il segnale di controllo (3,3 V o 5 V) accende internamente un LED, la cui luce attiva un fotosemiconduttore che aziona il relè. In questo modo la logica di controllo e il circuito di carico sono completamente indipendenti dal punto di vista della tensione, prevenendo distorsioni del segnale e danni.

Il relè è un interruttore elettromeccanico con contatto in scambio. Supporta carichi fino a 10 A a 250 V AC o 30 V DC, ma commuta in modo affidabile anche correnti continue inferiori. Un LED indica lo stato di commutazione attuale e facilita il debug. Le applicazioni tipiche includono il controllo di riscaldatori industriali, il comando dei relè delle pompe negli impianti di irrigazione o l'abilitazione di elettrovalvole nei circuiti di regolazione pneumatici tramite un microcontrollore.

È necessario un modulo di alimentazione separato per guida DIN con uscita a 24 V. Il segnale di controllo proviene da una scheda con microcontrollore o da un PLC con logica a 3,3 V o 5 V. Per ogni ulteriore carico da commutare è necessario un modulo relè aggiuntivo.

Avvertenza di sicurezza

Gli interventi sul modulo relè o nelle sue vicinanze durante il funzionamento con carichi elevati possono causare scosse elettriche; prima degli interventi di manutenzione, disattivare sempre la tensione della guida DIN e dei circuiti collegati. Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nell'impianto elettrico domestico. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi sul dimensionamento della guida DIN o dei carichi collegati, consultare un elettricista qualificato prima della messa in servizio.

Contenuto della confezione

• 1x Modulo relè a 1 canale 5V per il fissaggio su guida DIN NPN
