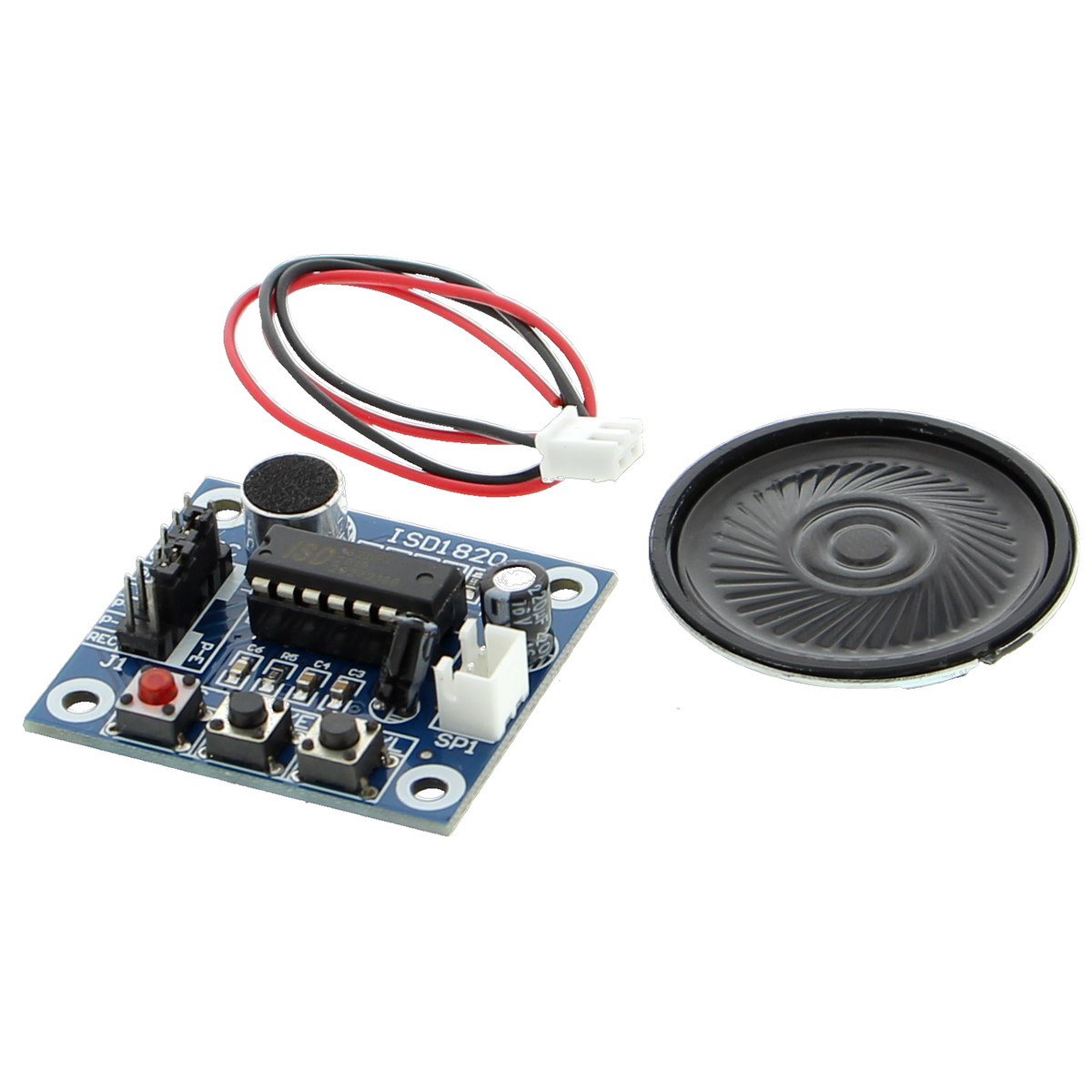

ISD1820 - modulo registratore vocale e riproduzione, altoparlante incluso

Panoramica del prodotto

• Modulo registratore vocale per registrazioni fino a 20 secondi
• Altoparlante integrato per la riproduzione
• Qualità di registrazione: frequenza di campionamento di 8 kHz, mono
• Ingressi/uscite, ingresso microfono (analogico), 4 pin di controllo digitali
• Alimentazione da 4,5 a 5,5 V

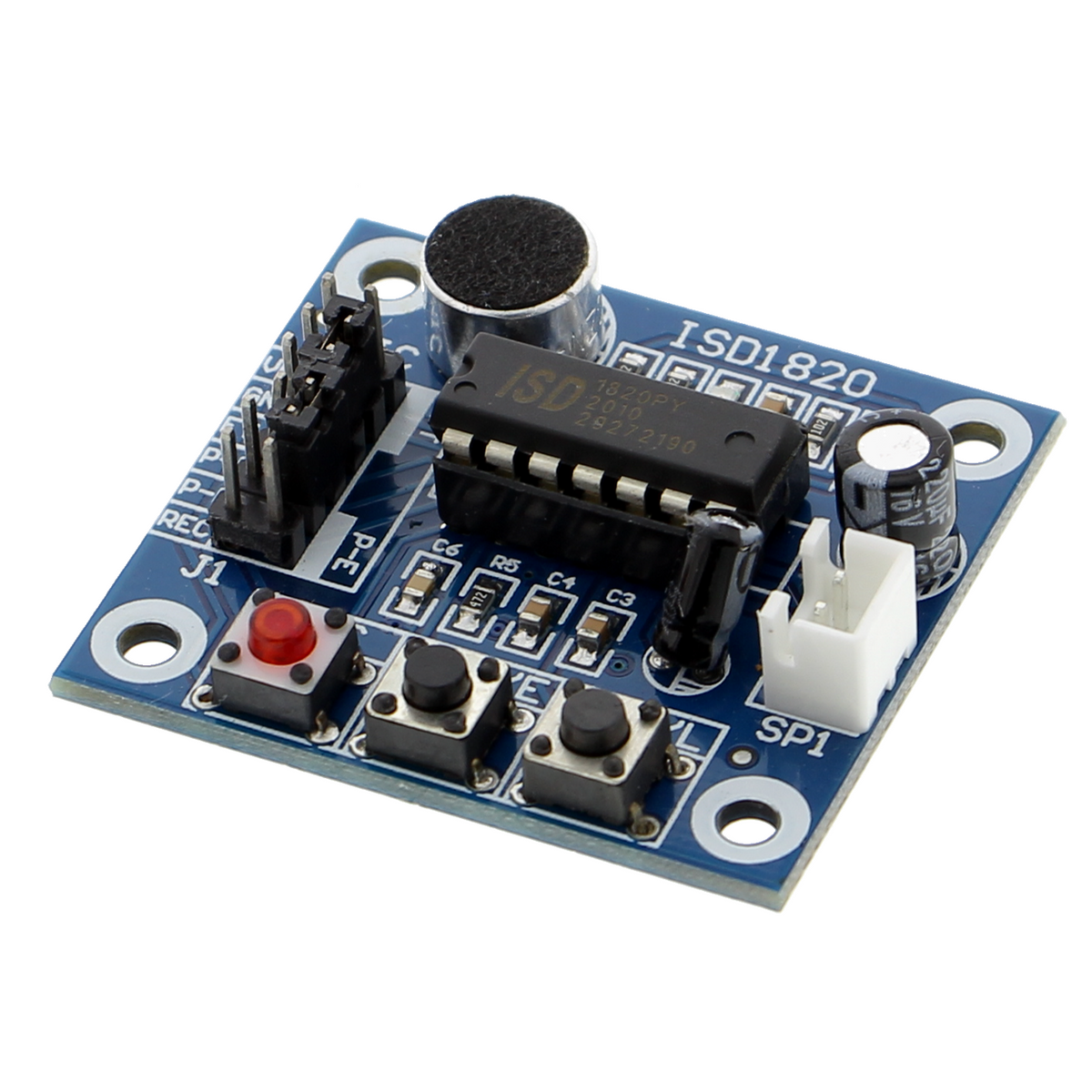

• Struttura: scheda compatta con altoparlante montato

Descrizione del prodotto

Questo modulo registratore vocale consente di effettuare semplici registrazioni vocali e sonore in progetti elettronici. Il dispositivo registra tramite il microfono integrato, memorizza fino a 20 secondi di voce o altri rumori e li riproduce quindi tramite l'altoparlante integrato. È sufficiente un'alimentazione compresa tra 4,5 e 5,5 V, fornibile facilmente dalla stessa fonte di alimentazione o dallo stesso pacco batterie utilizzato dal sistema di controllo.

Il controllo avviene tramite quattro pin digitali: uno per la funzione di registrazione, uno per la riproduzione e altri due per la gestione delle funzioni e la restituzione dello stato. Poiché sono necessari solo segnali digitali, il modulo può essere collegato direttamente alle schede per microcontrollori più comuni. Il microfono acquisisce i segnali in analogico; l'elettronica interna li digitalizza a 8 kHz e li memorizza in mono.

Nell'uso quotidiano, il modulo è adatto, ad esempio, per robot parlanti o dispositivi di avviso che riproducono un messaggio preimpostato in caso di determinati eventi. Anche le installazioni artistiche interattive o i giochi possono trarre vantaggio dalla possibilità di acquisire la voce dei visitatori e riprodurla successivamente in forma modificata. La memoria ridotta e la qualità limitata rendono il modulo inadatto alla musica o ai discorsi lunghi; dà il meglio di sé con brevi messaggi ripetuti.

La registrazione viene effettuata nella RAM interna, non su una scheda di memoria. Ciò significa che tutte le registrazioni vengono perse in caso di interruzione dell'alimentazione e che, per ogni ciclo di alimentazione, è possibile memorizzare una sola registrazione. Per il funzionamento è sufficiente il modulo, ma sono necessari un alimentatore esterno e un collegamento a una scheda di controllo con pin di uscita liberi.

Indicazioni di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nell'impianto elettrico domestico. Presta attenzione alla corretta polarità dell'alimentazione. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; prima della messa in funzione, consulta un tecnico qualificato in caso di dubbi.

Contenuto della confezione

• 1x ISD1820 - registratore vocale, modulo di riproduzione incl. altoparlante
