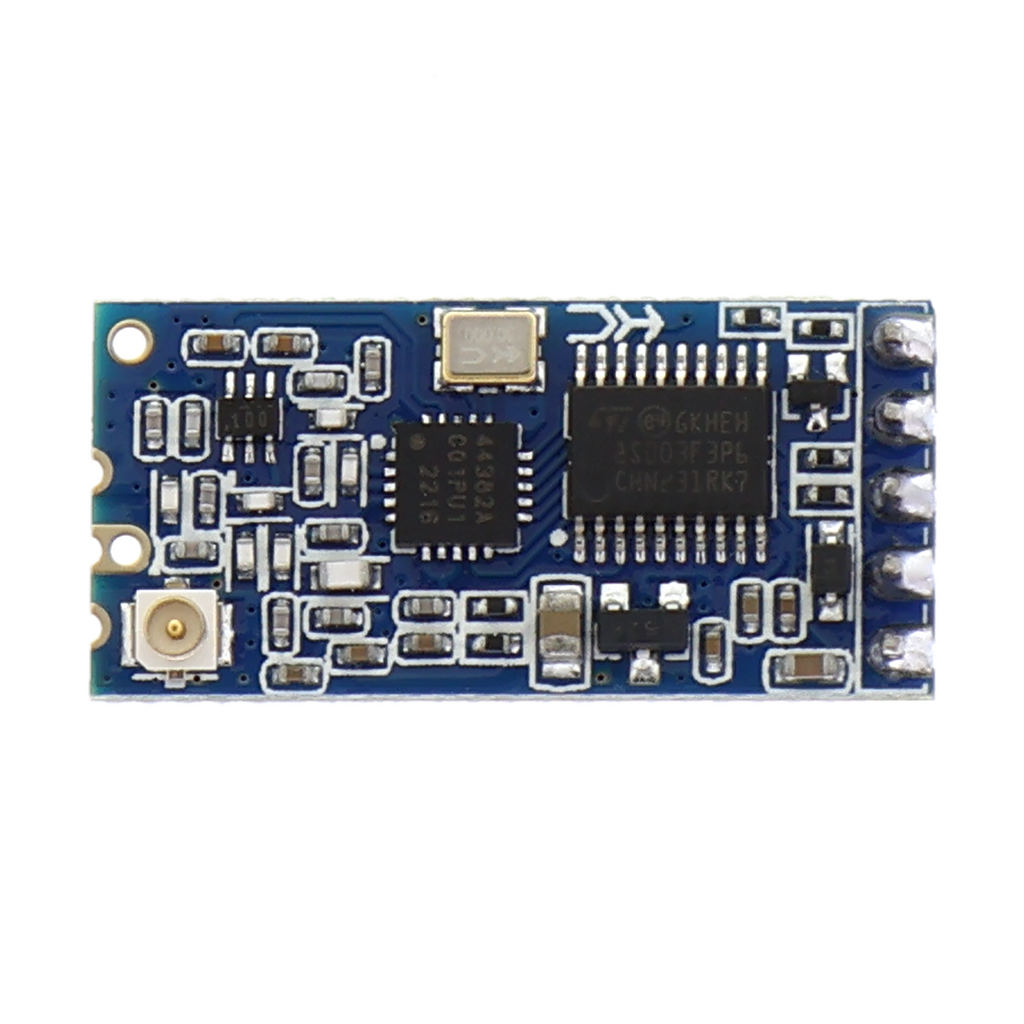

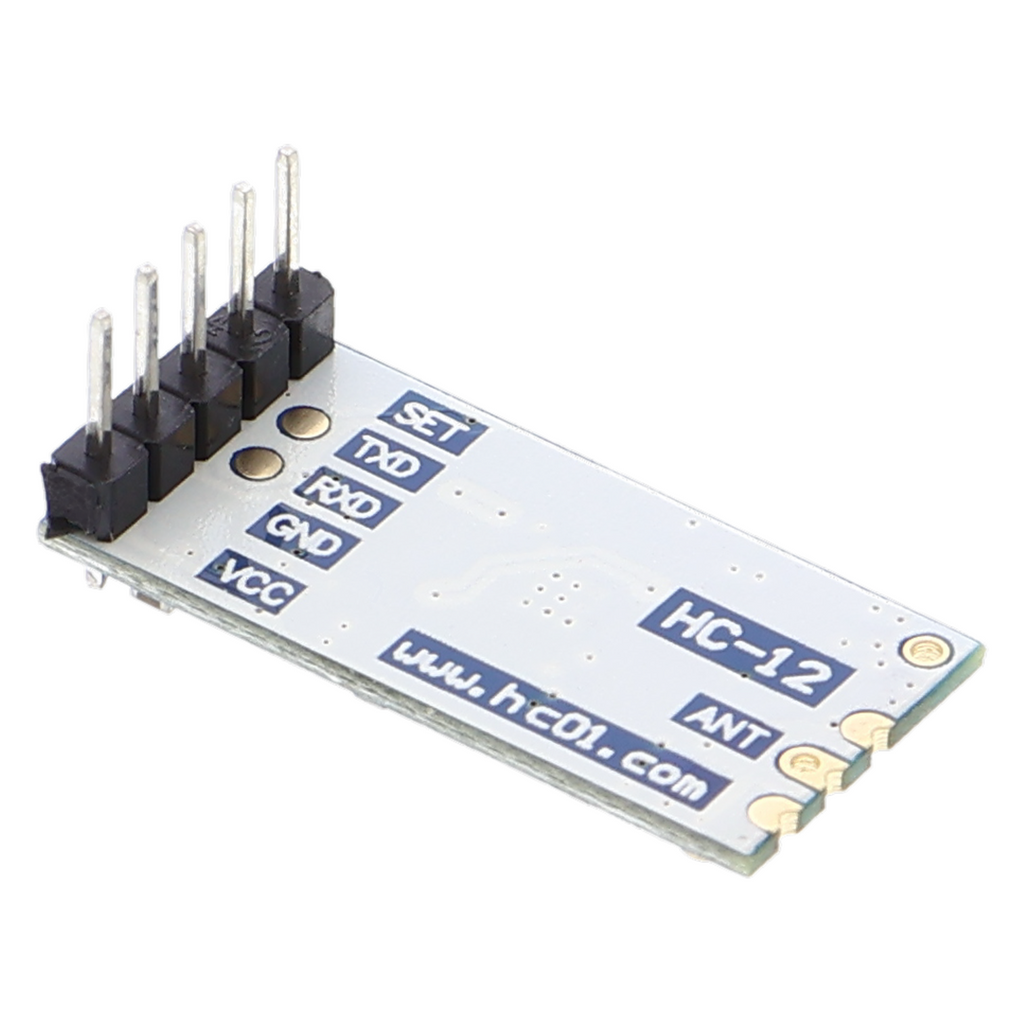

HC-12, SI4438 - modulo radio a 433MHz - portata fino a 1000 metri

Panoramica del prodotto

• Modulo radio per la comunicazione a 433 MHz su distanze fino a 1000 metri
• Controllato tramite UART seriale, livello TTL
• Consumo di corrente durante il funzionamento di circa 20 mA, inferiore a 10 µA in modalità Sleep
• Tensione di alimentazione da 3,3 a 5 V, regolazione interna della tensione
• Portata dipendente dall'antenna e dall'ambiente, fino a 1000 metri in campo aperto
• Ricetrasmettitore interno basato sul chipset SI4438
• Formato compatto per prototipi e sistemi autonomi

Descrizione del prodotto

Il modulo radio opera nella banda a 433 MHz e collega senza fili due o più dispositivi. Tramite un'interfaccia seriale riceve e trasmette dati con livelli TTL, adattandosi quindi direttamente alle comuni schede con microcontrollore.

Il ricetrasmettitore interno elabora i dati radio in entrambe le direzioni. Il consumo di corrente durante il funzionamento è di circa 20 mA e scende sotto i 10 µA in modalità Sleep, consentendo ai sistemi alimentati a batteria di funzionare più a lungo. Le tensioni comprese tra 3,3 e 5 V vengono gestite dalla regolazione interna, evitando la necessità di una conversione esterna della tensione.

La portata fino a 1000 metri in campo aperto consente attività di monitoraggio su distanze maggiori o il controllo remoto di veicoli e droni. In ambienti chiusi con pareti e metallo, la portata si riduce notevolmente. Lo standard a 433 MHz offre compatibilità con altri dispositivi operanti in questa banda di frequenza, ma in alcuni Paesi richiede il rispetto delle normative vigenti.

Per il funzionamento sono necessari un microcontrollore con un'interfaccia seriale libera, un'antenna adatta alla banda a 433 MHz e un'alimentazione. L'antenna influisce in modo significativo sulla portata e sul diagramma di irradiazione. Gli standard radio esistenti come LoRaWAN o Zigbee non sono supportati.

Avvertenza di sicurezza

Il funzionamento a 433 MHz deve essere conforme alle normative nazionali applicabili agli impianti radio. Il modulo è destinato esclusivamente all'uso in prototipi e per scopi di test e sviluppo e non è previsto per l'installazione in sistemi professionali o commerciali senza certificazione. In caso di dubbi sulla messa in funzione conforme alle normative o sul rispetto delle regolamentazioni relative alle antenne radio, prima dell'uso è necessario consultare un tecnico qualificato.

Contenuto della confezione

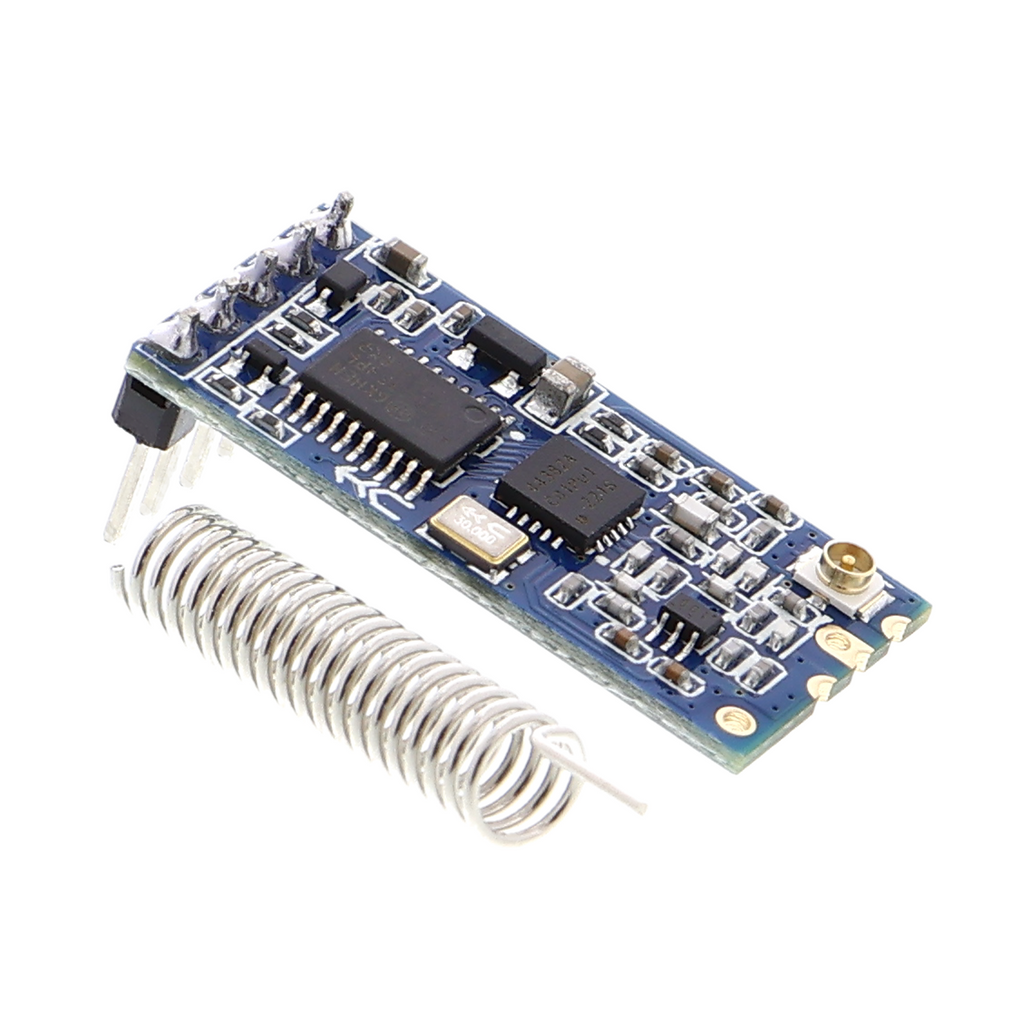

• 1x HC-12, modulo radio SI4438 a 433 MHz - portata fino a 1000 metri
• 1x antenna
