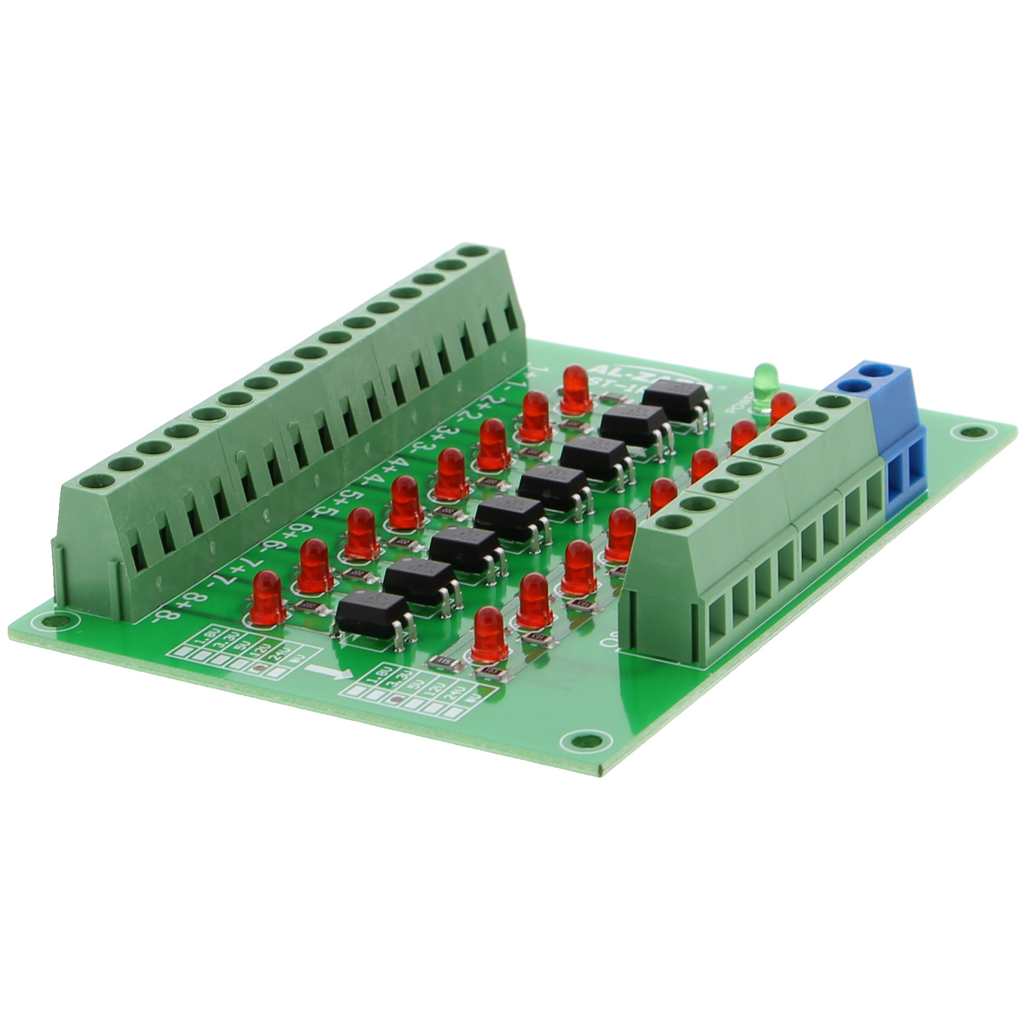

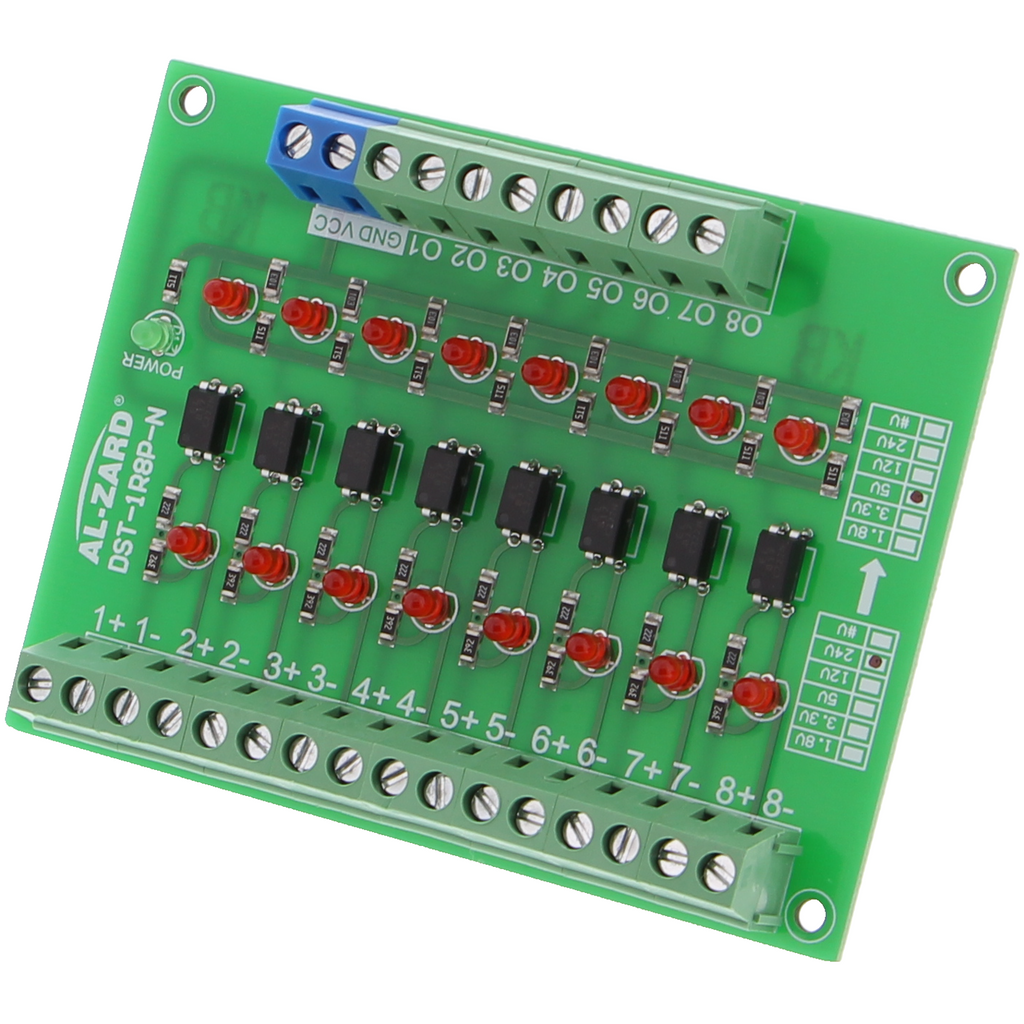

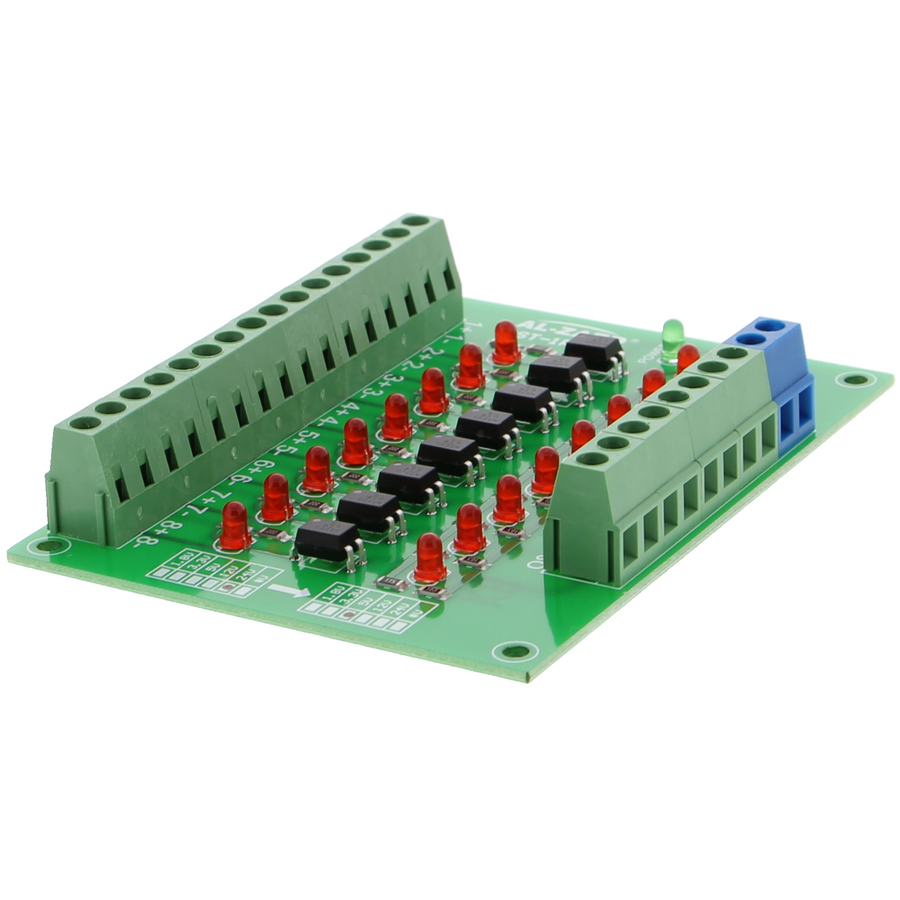

Modulo optoisolatore DST-1R8P-N - 8 canali NPN, 500 mA, 2 varianti di tensione

Panoramica del prodotto

• Modulo optoisolatore a 8 canali, con ingressi e uscite galvanicamente isolati
• Versione NPN per il controllo di carichi esterni
• Tensione di ingresso da 4 a 24 V, carico in uscita fino a 500 mA per canale
• Interfaccia I2C per il controllo tramite schede a microcontrollore
• Ingressi e uscite digitali disposti su morsettiere separate

Descrizione del prodotto

Questo modulo optoisolatore a otto canali offre un isolamento galvanico tra il circuito di controllo e il circuito di carico. La versione NPN è adatta per l'attivazione di utenze esterne, come relè, LED o piccoli motori. Ogni canale funziona in modo indipendente e isola le tensioni logiche del controller dalle tensioni più elevate dei dispositivi controllati.

L'isolamento avviene tramite accoppiamento ottico: un fototrasmettitore interno e un fotoricevitore separano completamente i circuiti elettrici. In questo modo è possibile commutare in sicurezza anche carichi a 24 V o con tensioni di esercizio simili tramite una scheda a 5 V o 3,3 V, senza che tensioni di ritorno mettano a rischio l'elettronica. L'interfaccia I2C collega il modulo al controller; più moduli possono condividere lo stesso bus, riducendo così il numero di pin necessari.

Gli ambiti di utilizzo tipici includono il controllo di elettrovalvole a 24 V in banchi di prova automatizzati, il comando di più lampade o elementi riscaldanti tramite relè e l'isolamento dell'elettronica sensibile di misura e controllo dalle tensioni di esercizio più elevate nei prototipi di macchine. L'isolamento è utile anche nella realizzazione di sistemi di controllo più piccoli, ad esempio per accessori di modellismo ferroviario o esperimenti di domotica connessa.

Per il funzionamento sono necessari una scheda a microcontrollore con supporto I2C e un'alimentazione per gli ingressi nell'intervallo da 4 a 24 V. Il carico massimo in uscita è di 500 mA per canale; durante il funzionamento in parallelo di più canali, l'alimentatore deve essere dimensionato di conseguenza.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Quando si controllano carichi con tensione di rete o si lavora in prossimità di impianti elettrici, le operazioni devono essere eseguite da un elettricista qualificato; in caso di dubbi sul dimensionamento o sulla sicurezza, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1* Modulo optoisolatore NPN a 8 canali - DST-1R8P-N, selezione in base alla variante
