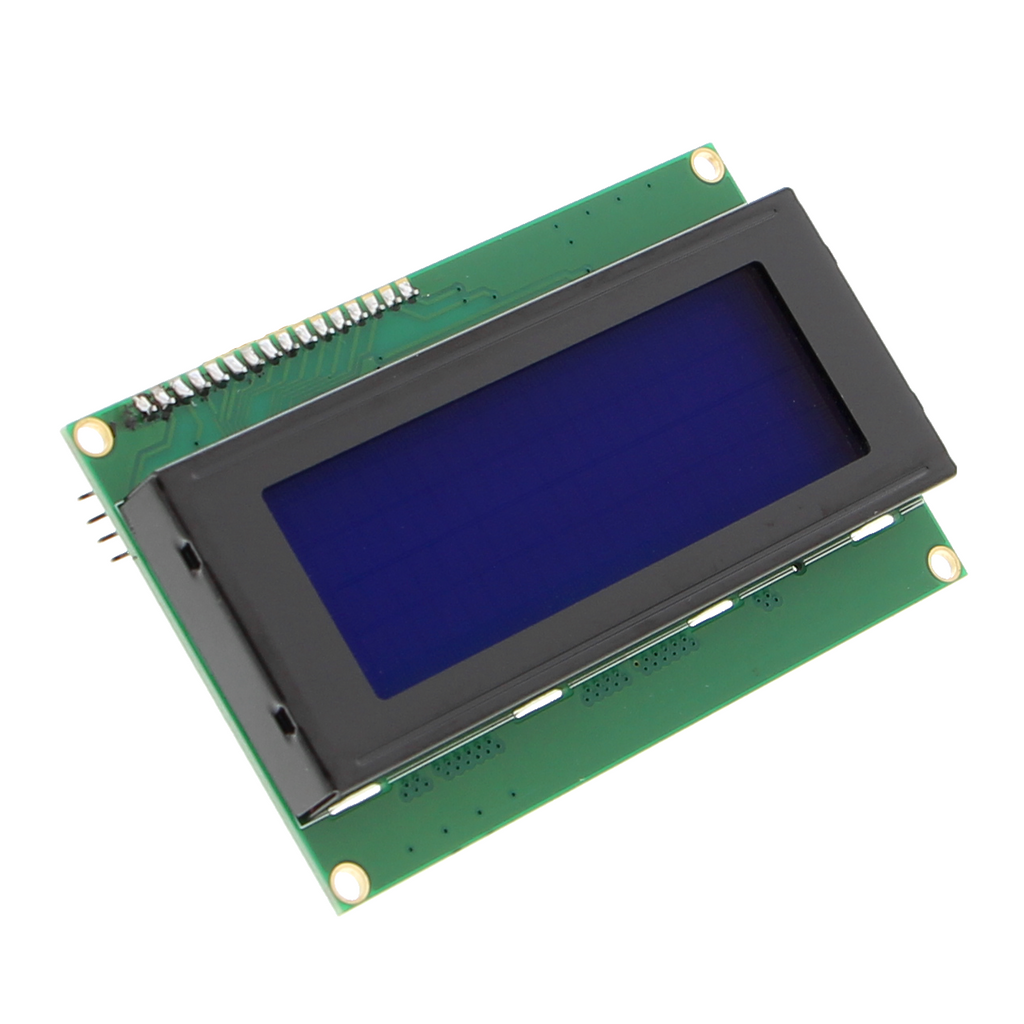

Modulo LCD I2C 20x04, 2004 (retroilluminazione: blu)

Panoramica del prodotto

• Display a caratteri con 20 caratteri per riga e 4 righe
• Controller compatibile con HD44780 e adattatore I2C saldato
• Collegamento tramite soli 4 pin: GND, VCC, SDA, SCL
• Funzionamento con tensione logica da 3,3 V o 5 V
• Sfondo blu con caratteri bianchi, contrasto regolabile
• Possibilità di utilizzare più moduli sullo stesso bus I2C

Descrizione del prodotto

Questo display a caratteri visualizza quattro righe da venti caratteri ciascuna e si basa sul diffuso standard HD44780. Un adattatore I2C saldato converte il cablaggio parallelo normalmente necessario in un collegamento seriale a due fili, sodass alla fine sia necessario collegare solo le linee dati SDA e SCL e l'alimentazione. Un potenziometro integrato sul modulo aggiuntivo consente di regolare il contrasto del display.

Il modulo funziona con tensioni logiche di 3,3 V o 5 V e può quindi essere collegato a comuni schede con microcontrollore. La retroilluminazione blu crea un elevato contrasto con i caratteri bianchi e può essere accesa e spenta tramite il bus I2C. Poiché il controllo avviene in modo seriale, il display occupa solo due connessioni del microcontrollore, mentre ulteriori sensori e moduli compatibili con I2C possono essere utilizzati sullo stesso bus senza richiedere pin aggiuntivi.

Il display è adatto per visualizzare valori misurati, messaggi di stato o menu di comando nei progetti elettronici. Un tipico caso d'uso è la visualizzazione di valori rilevati dai sensori, come temperatura o umidità dell'aria, per i quali sono sufficienti poche righe di testo. I dispositivi per la raccolta dei dati o i data logger possono così visualizzare messaggi di stato in tempo reale, mentre il bus I2C viene utilizzato contemporaneamente per la comunicazione con più sensori.

Il modulo richiede un software di controllo compatibile; i comuni ambienti per microcontrollori e i computer a scheda singola offrono librerie I2C per lo standard HD44780. La tensione di alimentazione viene fornita separatamente.

Avvertenza di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. I lavori sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x 20x04, modulo LCD I2C 2004 (retroilluminazione: blu)
