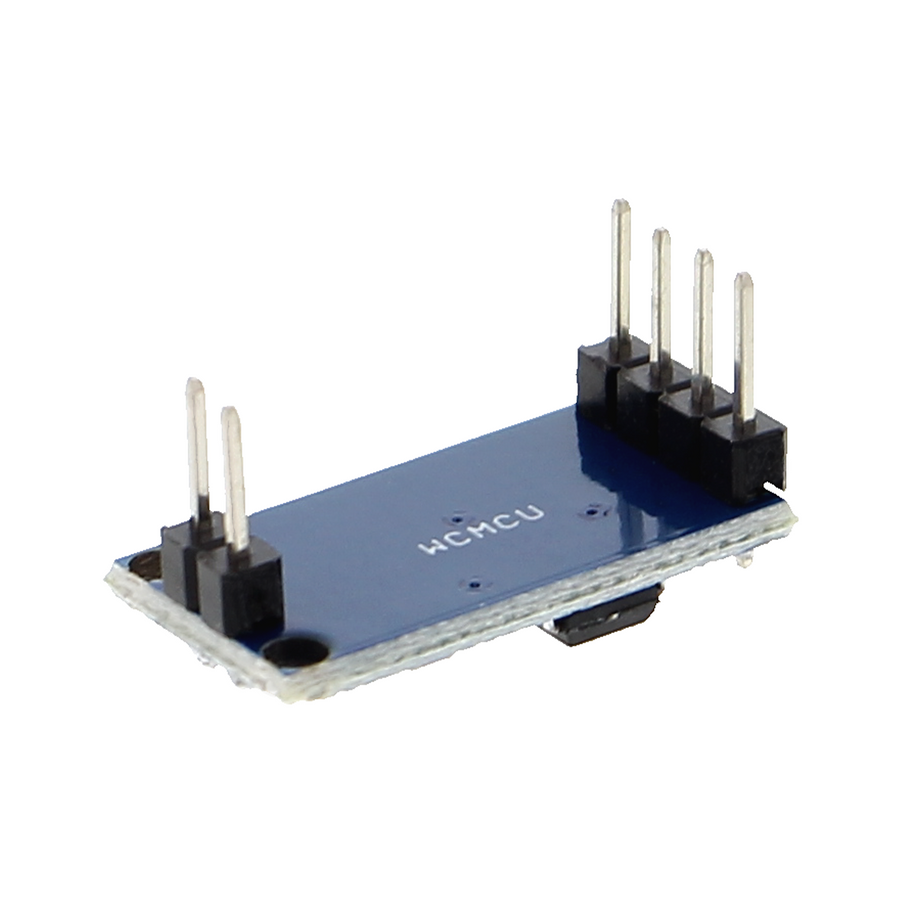

Modulo di interfaccia bus CAN TJA1050

Panoramica del prodotto

• Modulo ricetrasmettitore CAN-Bus con il circuito integrato TJA1050
• Converte i segnali logici in segnali differenziali CAN-Bus
• Tensione di alimentazione da 4,75 a 5,25 V
• Sei pin di collegamento per le linee del bus e la connessione al microcontrollore
• Componenti di protezione sulla scheda contro le interferenze elettromagnetiche

Descrizione del prodotto

Questo ricetrasmettitore CAN-Bus collega un controller CAN alla linea fisica del bus. Il modulo con il chip TJA1050 converte i semplici segnali logici di un microcontrollore nel formato di tensione differenziale del CAN-Bus e viceversa. Da un lato si trovano i due collegamenti CANH e CANL per la linea del bus, dall'altro TX, RX, VCC e GND per il controller.

Il metodo di trasmissione differenziale rende la connessione insensibile alle interferenze elettromagnetiche; per questo i sistemi CAN-Bus sono ampiamente utilizzati nei veicoli e nelle reti di controllo industriali. Il TJA1050 non elabora direttamente il protocollo CAN, ma si occupa esclusivamente dell'adattamento elettrico tra i livelli logici e le tensioni del bus.

Il modulo trova impiego nelle reti di comunicazione dei veicoli, dove diverse centraline scambiano dati attraverso una linea comune, nonché nelle reti di sensori industriali e nei sistemi di automazione. Il funzionamento richiede una tensione di alimentazione compresa tra 4,75 e 5,25 V, oltre a un controller CAN separato come l'MCP2515, che genera ed elabora i frame di dati. Le strip di pin con passo da 2,54 mm consentono il collegamento a schede standard.

Indicazioni di sicurezza

Il modulo non è destinato all'installazione nell'impianto elettrico domestico e deve essere utilizzato esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. Gli interventi sull'impianto elettrico dei veicoli o sugli impianti di controllo industriali, o nelle loro vicinanze, sono riservati a personale elettrotecnico qualificato; in caso di dubbi sull'integrazione in sistemi esistenti, consultare un tecnico qualificato prima della messa in funzione.
