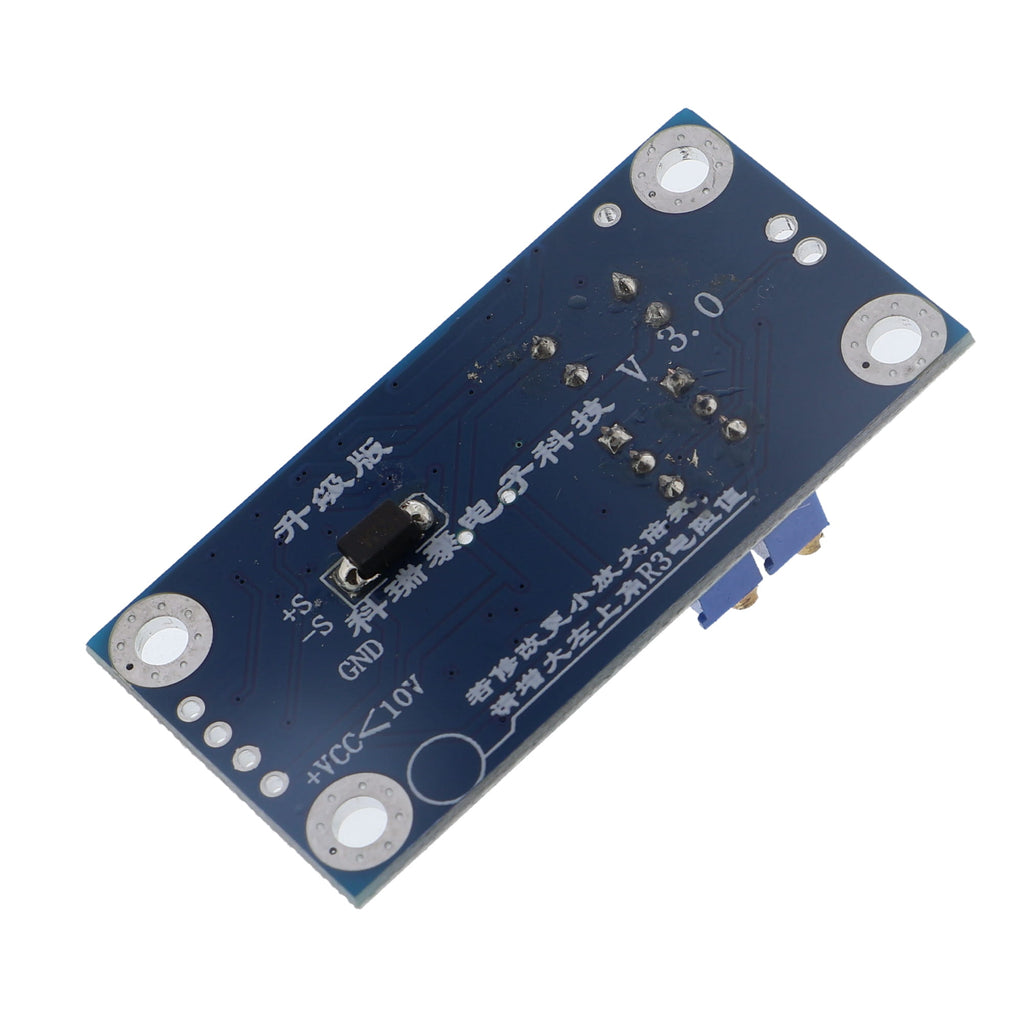

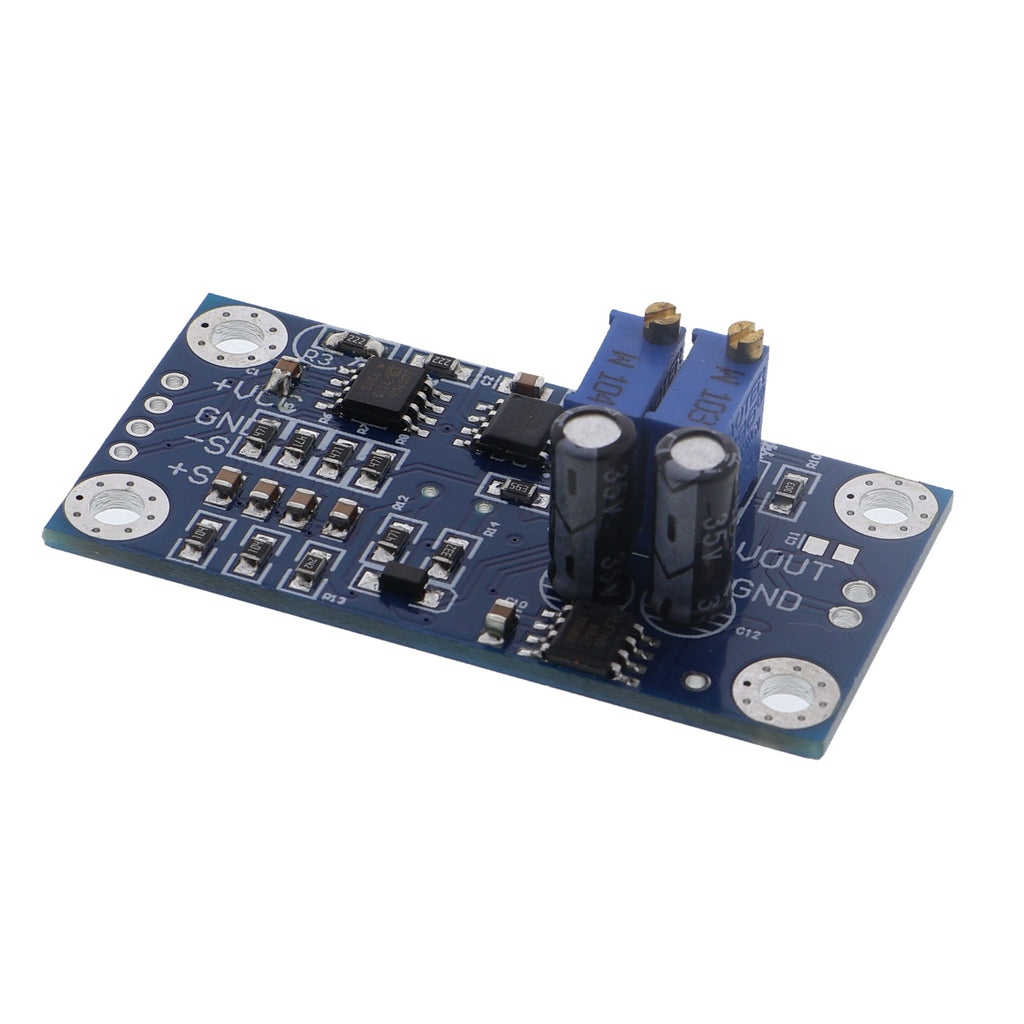

Modulo strumentale per amplificatore di tensione e segnale AD620

Panoramica del prodotto

• Amplificatore per strumentazione per piccole tensioni, intervallo di misura da ±325 mV a ±2,5 V in quattro intervalli di tensione selezionabili
• IC integrato con guadagno fisso o guadagno programmabile tramite resistenze esterne
• Tensione di alimentazione da ±2,7 V a ±18 V oppure single-supply da 5,4 V a 36 V
• Tensione di uscita da 0 a +Vcc con single-supply oppure ±Vout con dual-supply
• Impostazione del guadagno tramite una resistenza tra il pin 16 e il pin 17; è possibile raggiungere un guadagno compreso tra 1 e 10000
• Uscita di tensione di riferimento interna (2,5 V) utilizzabile per la calibrazione delle grandezze misurate

Descrizione del prodotto

L'AD620 è un amplificatore di segnale per la misurazione di tensioni minime, come quelle fornite da sensori o interfacce di misura. L'amplificatore per strumentazione integrato funziona in modo differenziale: rileva la differenza di tensione tra due ingressi e amplifica solo quella, mentre sopprime i disturbi presenti su entrambe le linee (il cosiddetto rumore di modo comune). Questo rende il modulo ideale per le applicazioni in cui i segnali vengono trasportati su cavi più lunghi o sono presenti diverse fonti di disturbo nell'ambiente.

Il guadagno è controllato dal valore di una resistenza esterna; il circuito interno calcola quindi il guadagno esatto. Una resistenza da 100 kOhm determina un guadagno di 100, mentre una resistenza da 1 kOhm determina un guadagno di 10000. La tensione di riferimento interna di 2,5 V consente il feedback verso il sensore, ad esempio per alimentare un trasduttore. L'uscita viene interpretata diversamente a seconda dell'alimentazione (single-supply o dual-supply) e richiede una valutazione adeguata tramite convertitori analogico-digitali o circuiti simili.

L'amplificatore è adatto per celle di carico e sensori di pressione nei sistemi di pesatura, per sensori di umidità o temperatura tramite ponti di misura a bassa resistenza e per sensori biomedici come quelli per la misurazione dell'ECG. È utilizzato frequentemente anche nei montaggi di laboratorio per rendere visibili i segnali deboli prima della digitalizzazione. Una caratteristica particolare è l'impedenza d'ingresso relativamente elevata, che grava solo minimamente sui sensori.

La tensione di alimentazione viene scelta in base ai requisiti del progetto. Per il funzionamento a batteria è sufficiente ±2,7 V, mentre in laboratorio con alimentatori da banco sono possibili ±18 V. L'uscita deve essere valutata tramite un convertitore analogico-digitale o un modulo di misura con una tensione d'ingresso adeguata. Per ottenere un guadagno preciso è necessario calcolare o misurare la resistenza esterna e, se è richiesta la massima accuratezza, effettuare una calibrazione.

Avvertenza di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Non è adatto all'installazione nell'impianto elettrico domestico. Per interventi sull'impianto elettrico o nelle sue vicinanze è necessario rivolgersi a un elettricista qualificato; in caso di dubbio, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x modulo amplificatore di tensione e strumentazione del segnale AD620
