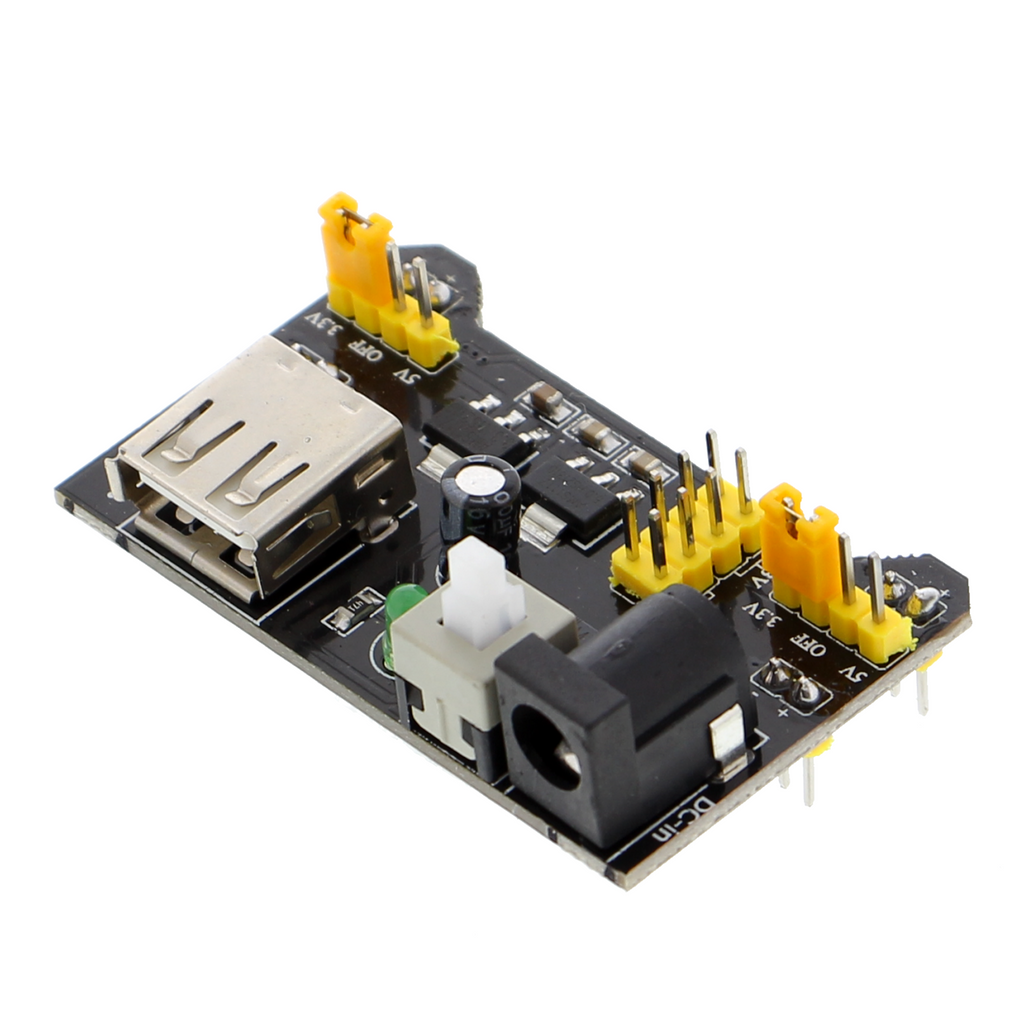

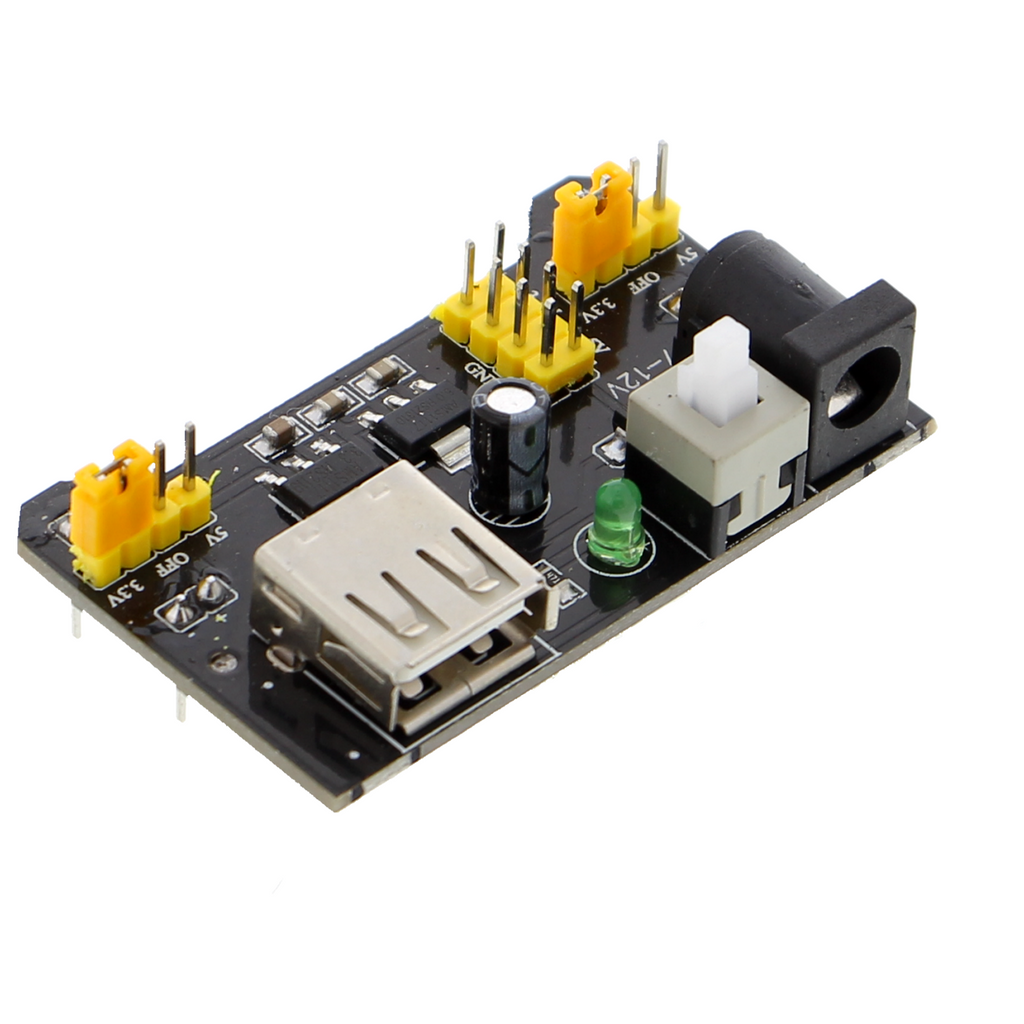

Modulo di alimentazione per breadboard, tipo MB102 - 3.3V, 5V

Panoramica del prodotto

• Modulo di alimentazione per breadboard standard con due uscite regolabili
• Fornisce 3,3 V o 5 V stabili, commutabili tramite jumper
• Ingresso tramite connettore coassiale (6,5–12 V) o USB (5 V)
• Corrente di uscita massima inferiore a 700 mA
• Protezione dalla tensione di ingresso errata tramite diodo Schottky
• Interruttore di accensione/spegnimento con LED di stato
• Si inserisce direttamente sulle barre di alimentazione delle breadboard da 400 e 800 contatti

Descrizione del prodotto

Questo modulo di alimentazione fornisce una tensione regolata alle breadboard tramite le barre di alimentazione laterali. Offre due uscite stabili da 3,3 V e 5 V, selezionabili tramite jumper. Ciò consente di utilizzare contemporaneamente componenti con diversi requisiti di tensione sulla stessa breadboard.

L'alimentazione avviene tramite un connettore coassiale (da 6,5 a 12 V) o una porta USB (5 V). La corrente di uscita massima è inferiore a 700 mA, sufficiente per i tipici circuiti con microcontrollori, sensori e display. Il diodo Schottky integrato protegge dai danni causati da una tensione di ingresso con polarità invertita.

Un interruttore a scorrimento interrompe l'intera alimentazione, mentre un LED indica lo stato operativo. Il modulo si inserisce direttamente nelle breadboard standard da 400 o 800 contatti, risultando quindi adatto per realizzare e testare rapidamente circuiti durante lo sviluppo, la formazione e le attività di laboratorio.

Per il funzionamento è necessaria una fonte di tensione continua da 6,5 a 12 V oppure un'alimentazione USB con una capacità di erogazione di almeno 700 mA. Il modulo non è progettato per tensioni superiori a 12 V o per la tensione alternata.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto al funzionamento con la tensione di rete. Utilizzare esclusivamente fonti di tensione continua nell'intervallo di tensione indicato. Gli interventi su o in prossimità dell'impianto elettrico sono riservati a personale qualificato; in caso di dubbi sull'alimentazione, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x modulo di alimentazione per breadboard, tipo MB102 - 3.3V, 5V
