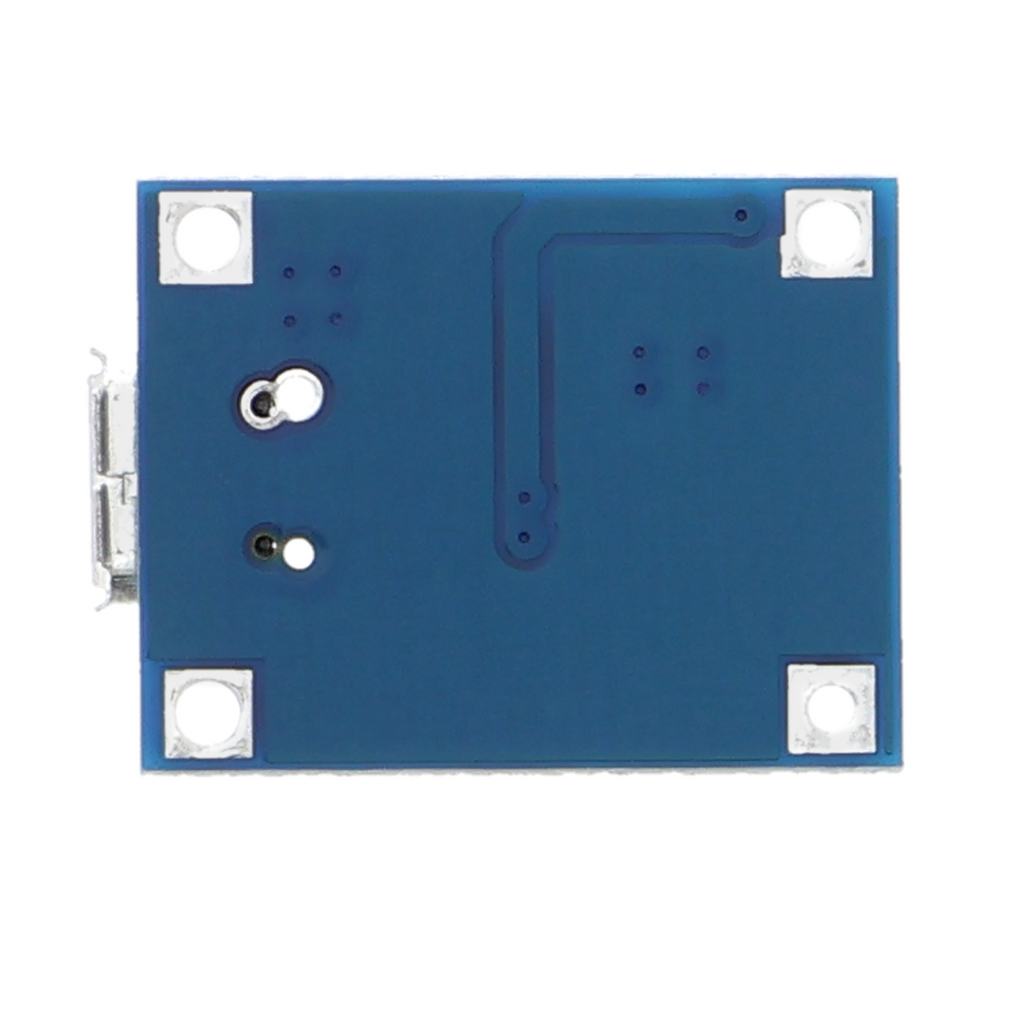

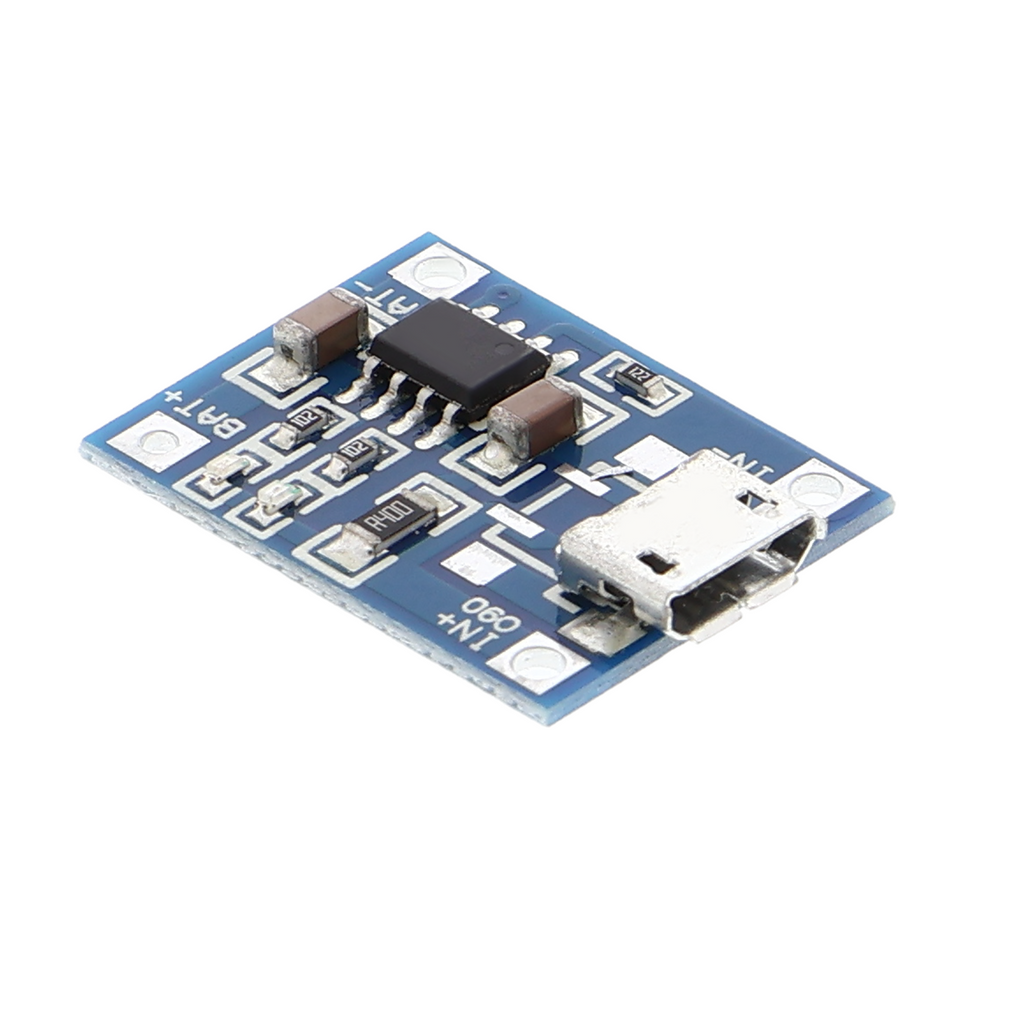

Modulo caricabatterie / regolatore di carica per batterie al litio TP4056 1A, Micro-USB

Panoramica del prodotto

• Regolatore di carica per batterie agli ioni di litio con corrente di carica fino a 1 A
• Tensione d'ingresso da 4,5 a 5,5 V, ad esempio tramite USB o alimentatore
• Carica singole celle agli ioni di litio (tensione nominale di 3,7 V) fino a 4,2 V
• Connettore Micro-USB per l'alimentazione
• Circuito di protezione integrato con protezione da sovraccarica e sovrascarica

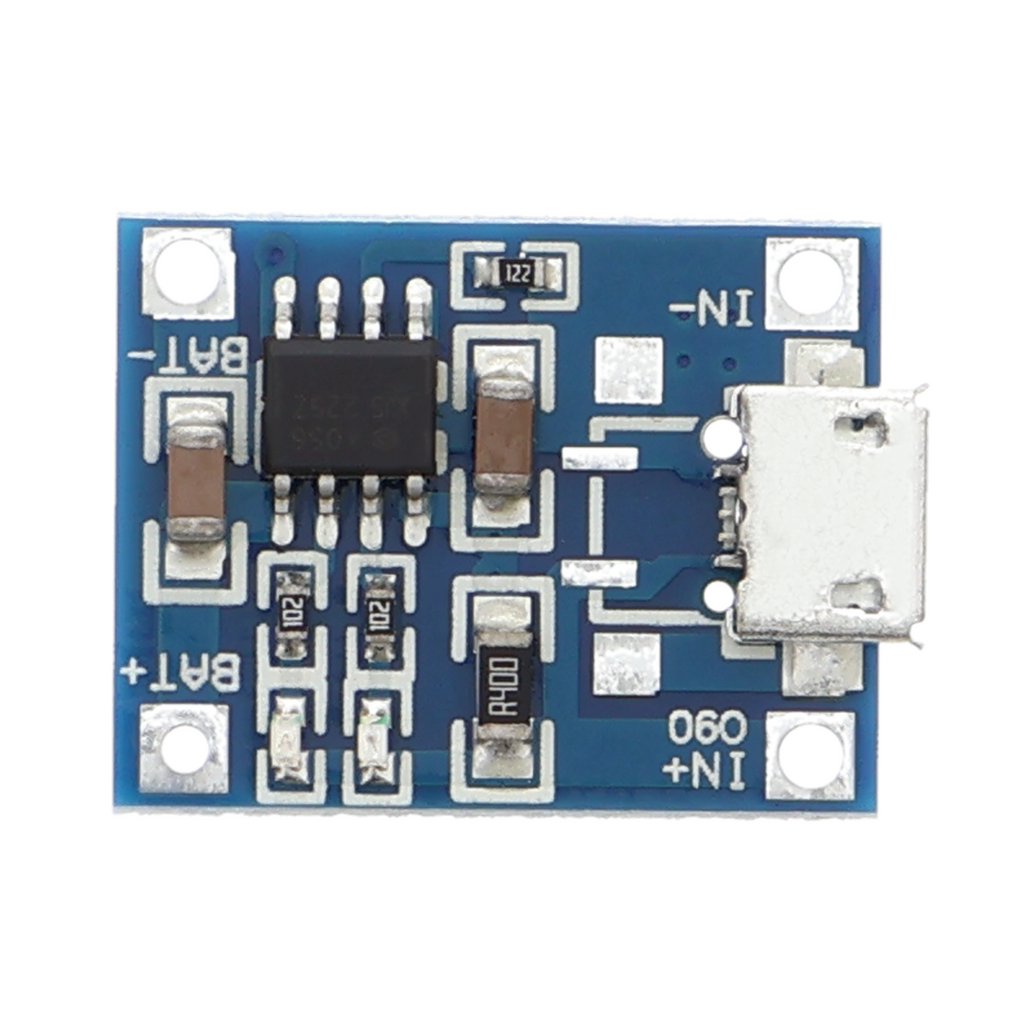

• Assemblaggio su una scheda compatta con piazzole di saldatura per il collegamento della batteria

Descrizione del prodotto

Questo modulo di ricarica regola in modo sicuro la ricarica delle batterie agli ioni di litio. Il regolatore integrato accetta tensioni d'ingresso comprese tra 4,5 e 5,5 volt e carica una singola batteria agli ioni di litio con tensione nominale di 3,7 V fino alla tensione di carica completa di 4,2 V. La corrente di carica massima è di 1 ampere, mentre la corrente effettiva dipende dall'alimentatore o dalla porta USB collegati. Il modulo dispone di un circuito di protezione che impedisce sovracorrenti e tensioni critiche sia durante la carica sia durante la scarica.

L'alimentazione avviene tramite un connettore Micro-USB, comune nei caricabatterie per telefoni cellulari e negli alimentatori USB. Sulla scheda sono presenti piazzole di saldatura per il collegamento diretto della batteria, particolarmente vantaggioso nei progetti compatti. Non è necessario un caricabatterie separato: è possibile utilizzare qualsiasi alimentatore con uscita USB o una porta USB del computer.

Il modulo trova applicazione in dispositivi portatili come lampade a LED, piccoli robot o reti di sensori, nei quali le batterie agli ioni di litio costituiscono la fonte di alimentazione. È adatto anche per dispositivi indossabili o prototipi IoT che devono essere ricaricati regolarmente. La corrente di 1 A è adatta a batterie con capacità fino a circa 2000 mAh; con capacità superiori, la ricarica completa richiede di conseguenza più tempo.

Il polo positivo della batteria deve essere saldato alla piazzola contrassegnata con '+' e il polo negativo alla piazzola '-'. Il modulo può essere utilizzato finché la tensione d'ingresso rimane nell'intervallo consentito; tensioni inferiori o superiori possono causare malfunzionamenti o danni. Per il funzionamento non sono necessari altri componenti elettronici oltre a un alimentatore USB adatto e a una batteria agli ioni di litio.

Avvertenza di sicurezza

Le batterie agli ioni di litio non devono essere collegate con la polarità invertita. Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nell'impianto elettrico domestico. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi sulla messa in funzione sicura, consultare un elettricista qualificato.

Contenuto della confezione

• 1x modulo caricabatterie al litio TP4056 1 A, Micro-USB
