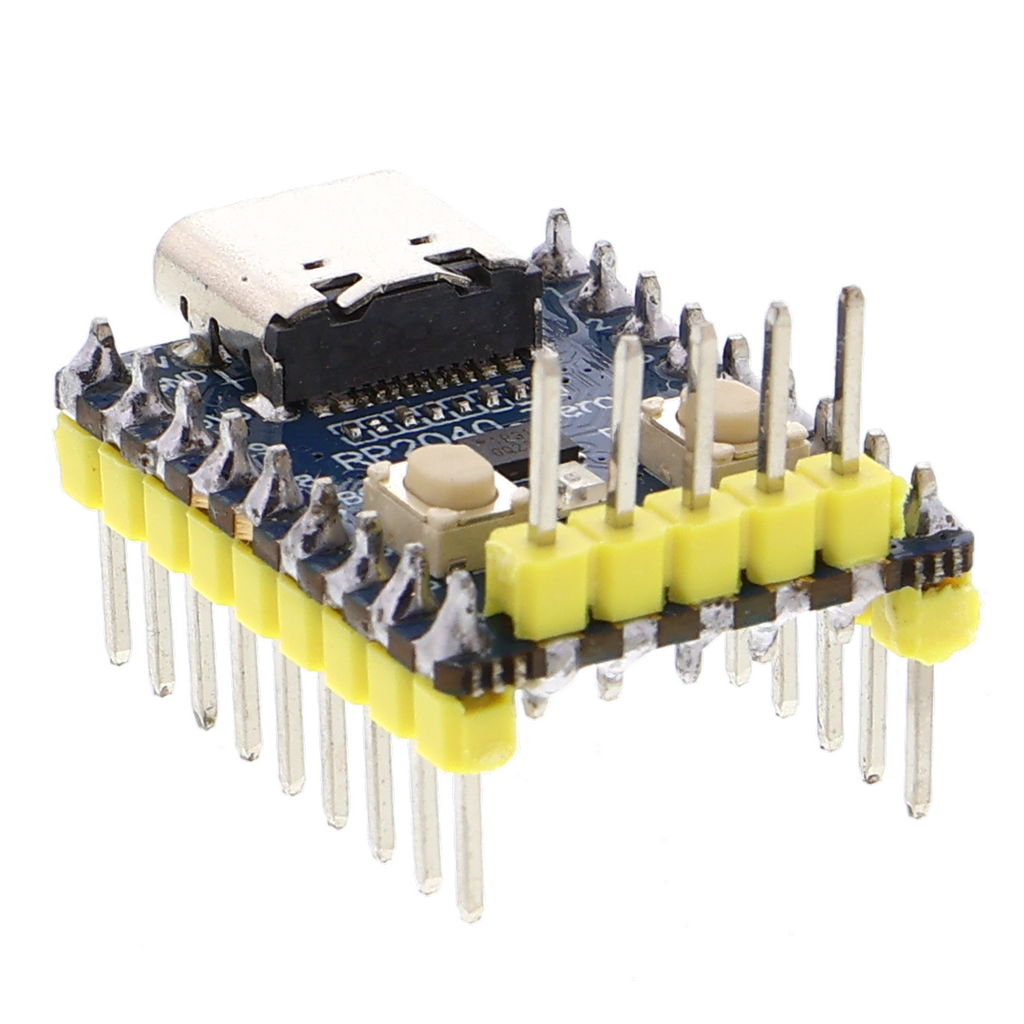

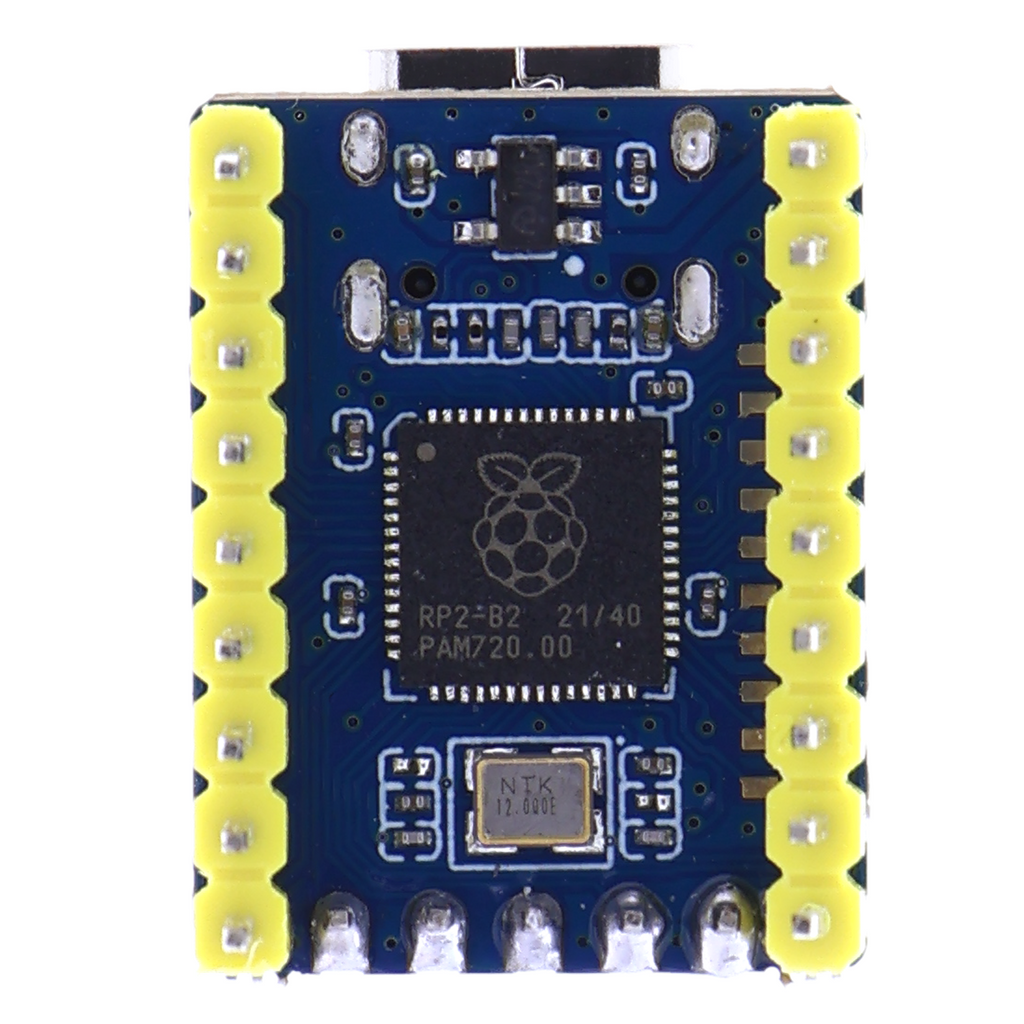

Microcontrollore RP2040-Zero con pin strip sopra e sotto

Panoramica del prodotto

• Scheda microcontrollore con processore RP2040 e connettore USB-C
• Dimensioni 21 * 50 mm, adatta a spazi di installazione ristretti
• 30 pin GPIO accessibili tramite connettori a pin
• 264 kB di RAM e 2 MB di memoria flash
• Tensione di alimentazione da 1,8 a 5,5 V
• Processore dual-core con frequenza di clock fino a 133 MHz
• Programmazione tramite MicroPython o C/C++ con ambienti di sviluppo standard

Descrizione del prodotto

Il microcontrollore RP2040 in un compatto formato Zero offre una logica completa del processore su una superficie minima della scheda. La scheda combina il potente processore dual-core con una quantità sufficiente di memoria di lavoro e memoria flash per attività di controllo in dispositivi portatili, reti di sensori e sistemi di automazione integrati. L'interfaccia USB-C serve contemporaneamente per l'alimentazione e la programmazione, eliminando la necessità di collegamenti aggiuntivi.

I 30 pin GPIO consentono di controllare parallelamente più sensori e attuatori. L'intervallo della tensione di alimentazione da 1,8 a 5,5 V permette il funzionamento con diverse fonti di alimentazione, come porte USB, batterie o alimentatori con uscite regolamentate. La struttura dual-core distribuisce le attività su due core del processore, consentendo, ad esempio, l'acquisizione simultanea dei dati dei sensori e la comunicazione. Non sono necessarie calibrazioni o dispositivi di programmazione esterni: l'ambiente di sviluppo carica il codice direttamente tramite USB.

Gli impieghi tipici includono datalogger portatili alimentati a batteria per diverse ore o nodi di sensori nelle reti di misurazione, che rilevano continuamente i dati ambientali. Il formato compatto è adatto anche all'integrazione in progetti di robotica come modulo di controllo o al comando di semplici attuatori nelle applicazioni IoT.

Per la programmazione e il funzionamento è necessario un cavo USB-C standard. Il firmware MicroPython e gli strumenti necessari sono disponibili gratuitamente. Per la programmazione in C/C++ è necessario l'SDK open source, anch'esso disponibile gratuitamente.

Avvertenza di sicurezza

La scheda non è destinata all'uso in circuiti elettrici domestici o con tensione di rete. Serve esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. Gli interventi su o in prossimità di linee e impianti elettrici devono essere eseguiti esclusivamente da personale qualificato; in caso di dubbi, prima della messa in funzione è necessario consultare un elettricista qualificato.

Contenuto della confezione

• 1x RP2040-Zero Microcontroller, pin saldati sopra / sotto
