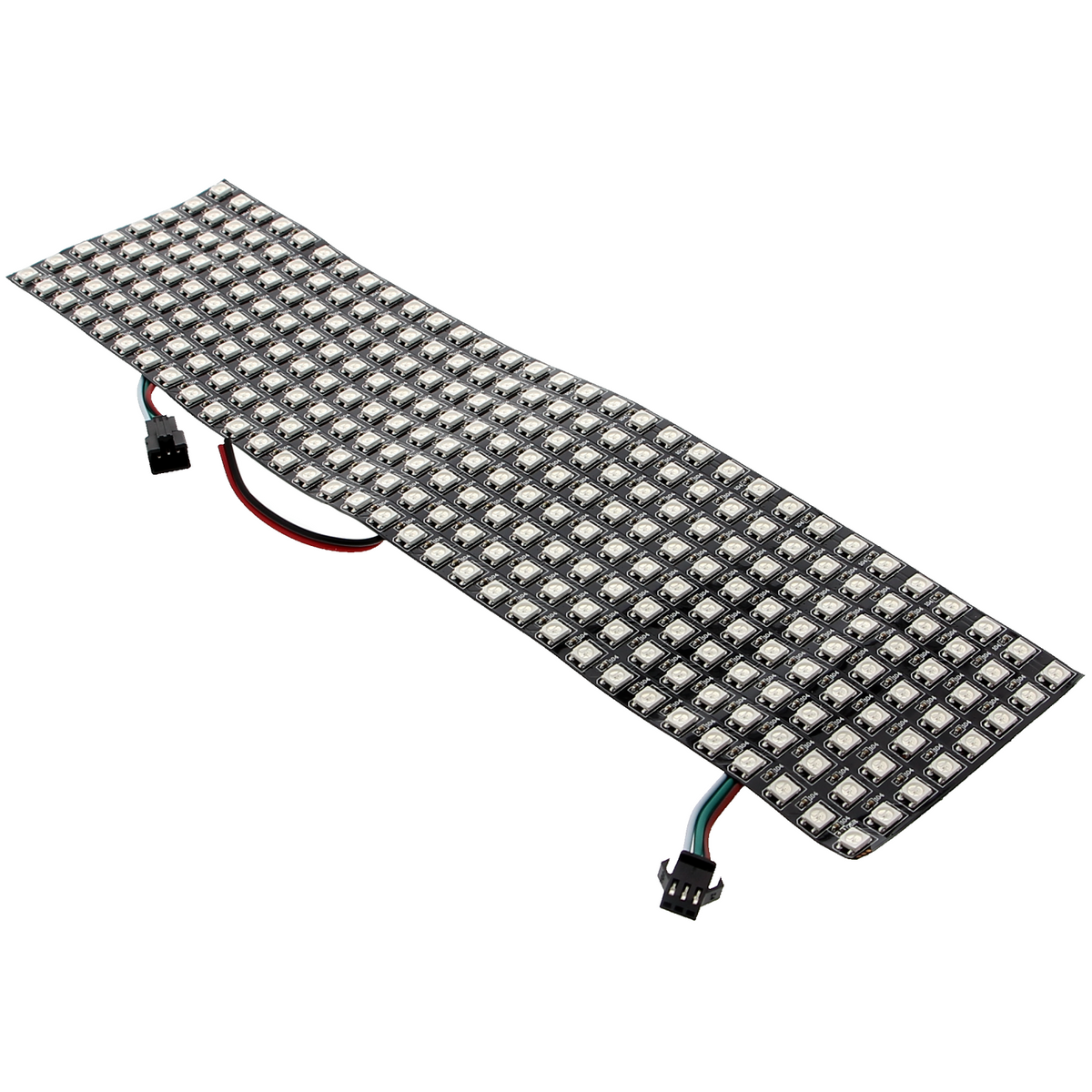

Matrice LED RGB flessibile WS2812B - con 8*32 pixel, passo dei pixel di 10mm

Panoramica del prodotto

• Matrice LED flessibile con 8 * 32 pixel RGB indirizzabili
• Chip WS2812B per il controllo indipendente del colore di ogni pixel
• Collegamento tramite pin GPIO digitale, alimentazione a 5 V
• Protocollo dati con un singolo filo di segnale, senza necessità di multiplexing complesso
• Struttura su supporto flessibile per la sagomatura e il montaggio su superfici curve

Descrizione del prodotto

Questa matrice LED composta da 256 pixel RGB indirizzabili controlla ogni singolo elemento in modo indipendente tramite un chip WS2812B integrato. Il controllo avviene tramite un pin dati digitale, sul quale arrivano comandi seriali in formato standardizzato. Non è necessario alcun multiplexing complesso né la preselezione di righe o colonne.

Il protocollo dati funziona secondo uno standard basato su intervalli temporali: ogni bit viene codificato attraverso la durata del livello alto nella finestra temporale. Poiché sono necessari soltanto un filo di segnale e l'alimentazione, gli utenti risparmiano pin sul controller. L'alimentazione a 5 V deve essere stabile e fornire una corrente sufficiente, poiché la matrice può richiedere più di un ampere a pieno carico.

Le applicazioni tipiche includono superfici di visualizzazione per animazioni e indicatori di stato, illuminazione colorata di oggetti con variazioni dinamiche del colore o elementi reattivi in progetti artistici. La struttura flessibile consente anche il montaggio su superfici curve o l'integrazione in alloggiamenti con una superficie interna non piana. Per semplici visualizzazioni di testo o schemi di colori fissi è sufficiente un microcontrollore economico; le animazioni complesse in tempo reale e le interazioni richiedono una maggiore potenza di calcolo e dovrebbero essere eseguite su un computer a scheda singola.

La matrice richiede un circuito di alimentazione stabile a 5 V con una capacità di almeno 2-3 A per una visualizzazione bianca intensa. Gnd e Vcc devono essere collegati al controller; il pin dati può essere collegato a qualsiasi GPIO. Il bit-banging o un pin PWM dedicato sono sufficienti per il protocollo dati. Arduino IDE e le librerie comuni come Adafruit NeoPixel o FastLED funzionano senza ulteriore hardware.

Avvertenza di sicurezza

La matrice non è destinata all'installazione nell'impianto elettrico domestico ed è prevista esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. In caso di dubbi sull'alimentazione stabile o sulla linea dati, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x Matrice LED WS2812B flessibile - 8*32 pixel, distanza tra i pixel di 10 mm
