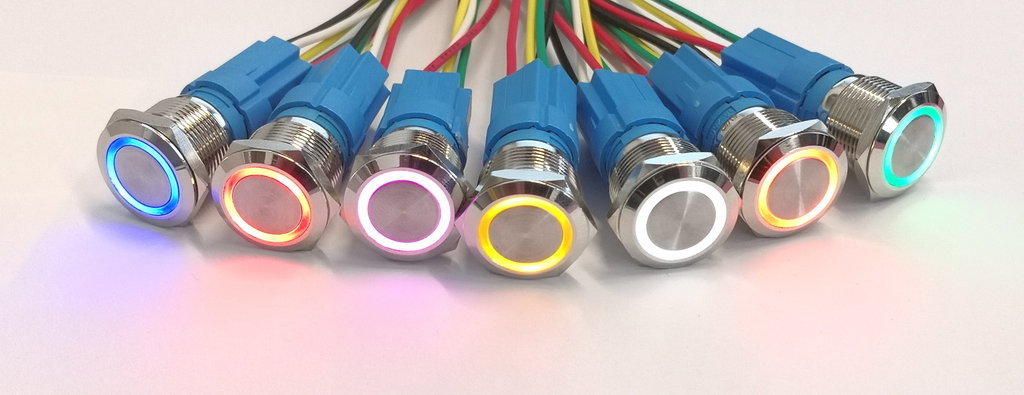

Master-Pulsante a pressione, cromato - 3V/5V, con LED illuminato - con supporto

Panoramica del prodotto

• Pulsante con illuminazione LED, effetto cromato
• Tensione di esercizio selezionabile: 3 V o 5 V
• Disponibile in diverse versioni e colori
• Struttura piatta con supporto per una facile integrazione
• Contatto normalmente aperto, utilizzabile fino alla tensione nominale

Descrizione del prodotto

Il pulsante illuminato è adatto per elementi di comando su prototipi e circuiti di test. Il LED si illumina quando passa la corrente e segnala visivamente lo stato operativo. La scelta tra le varianti da 3 V e 5 V consente il collegamento diretto a schede per microcontrollori comunemente disponibili, senza convertitore di livello.

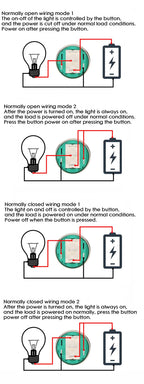

Il pulsante funziona come contatto normalmente aperto e, quando viene premuto, emette un segnale di chiusura. L'illuminazione segue la tensione di esercizio, quindi i moduli da 3 V possono essere collegati a sistemi da 3 V e le varianti da 5 V a logiche da 5 V. L'effetto cromato e la struttura piatta si adattano a diversi design di alloggiamenti.

Gli impieghi spaziano dai pannelli di controllo nei progetti di robotica agli elementi di comando nei circuiti di misura, fino alle funzioni di commutazione nei prototipi con feedback ottico. Per i progetti che richiedono più pulsanti sono disponibili diverse versioni, per realizzare superfici di comando uniformi.

Il supporto consente una sostituzione rapida senza lavori di saldatura. La variante di tensione e la versione più adatte dipendono dall'alimentazione e dallo spazio disponibile nel circuito. A seconda del circuito, potrebbe essere necessaria una resistenza in serie per il LED.

Avvertenza di sicurezza

Il pulsante è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. La tensione di esercizio (3 V o 5 V) deve corrispondere esattamente alla variante scelta; un'alimentazione con tensione errata provoca danni. Gli interventi su o in prossimità dell'impianto elettrico sono riservati a un elettricista qualificato. In caso di dubbi sul corretto cablaggio, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• Pulsante, cromato - 3V/5V, illuminato a LED - con supporto
