LED RGB su scheda breakout - con cavo di collegamento

Panoramica del prodotto

• LED RGB su scheda breakout con cavo di collegamento per il controllo tramite uscite digitali
• Tre pin di collegamento per i canali rosso, verde e blu più una massa comune
• Tensione di esercizio 5 V
• Assorbimento di corrente fino a 20 mA per colore
• Resistenze di limitazione della corrente integrate
• L'accensione simultanea di tutti e tre i canali colore consente la miscelazione dei colori fino a 16,7 milioni di tonalità
• Pronto all'uso con cavo di collegamento montato, non è necessaria alcuna saldatura

Descrizione del prodotto

Un LED RGB su scheda breakout consente di generare segnali luminosi colorati nei progetti elettronici. Il modulo dispone di tre pin separati per i canali colore rosso, verde e blu, controllabili indipendentemente tramite uscite digitali. La modulazione della larghezza degli impulsi (PWM) consente di regolare in modo continuo la luminosità di ciascun canale.

Il LED richiede una tensione di esercizio di 5 V e assorbe fino a 20 mA per colore. Poiché sulla scheda sono già integrate le resistenze di limitazione della corrente, può essere collegato direttamente ai pin del microcontrollore, senza bisogno di una resistenza di protezione aggiuntiva. La miscelazione dei colori è additiva: tutti e tre i canali insieme producono il bianco, mentre combinazioni mirate consentono di ottenere fino a 16,7 milioni di tonalità.

Il modulo può essere utilizzato ovunque sia necessario modificare via programma il colore di indicatori di stato o dell'illuminazione ambientale. Nei sistemi di allarme, i lampeggi rossi segnalano errori, mentre la luce verde indica il funzionamento normale. Il monitoraggio della temperatura può essere rappresentato visivamente tramite una transizione cromatica dal blu al verde e poi al rosso. Anche le installazioni artistiche o le decorazioni interattive utilizzano questo semplice controllo dell'illuminazione.

È necessario un microcontrollore con almeno tre uscite digitali libere, idealmente compatibili con PWM per una regolazione continua della luminosità. La scheda viene collegata tramite tre cavi singoli o connettori, non è necessaria un'alimentazione esterna: la corrente proviene direttamente dal microcontrollore. Per garantire la qualità del segnale, i cavi di collegamento non dovrebbero essere più lunghi di tre metri.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto al collegamento a circuiti elettrici domestici. È necessario rispettare correttamente il cablaggio e la polarità per evitare di danneggiare il LED. In caso di dubbi sull'integrazione in sistemi esistenti, prima della messa in funzione è necessario consultare un elettricista qualificato.

Contenuto della confezione

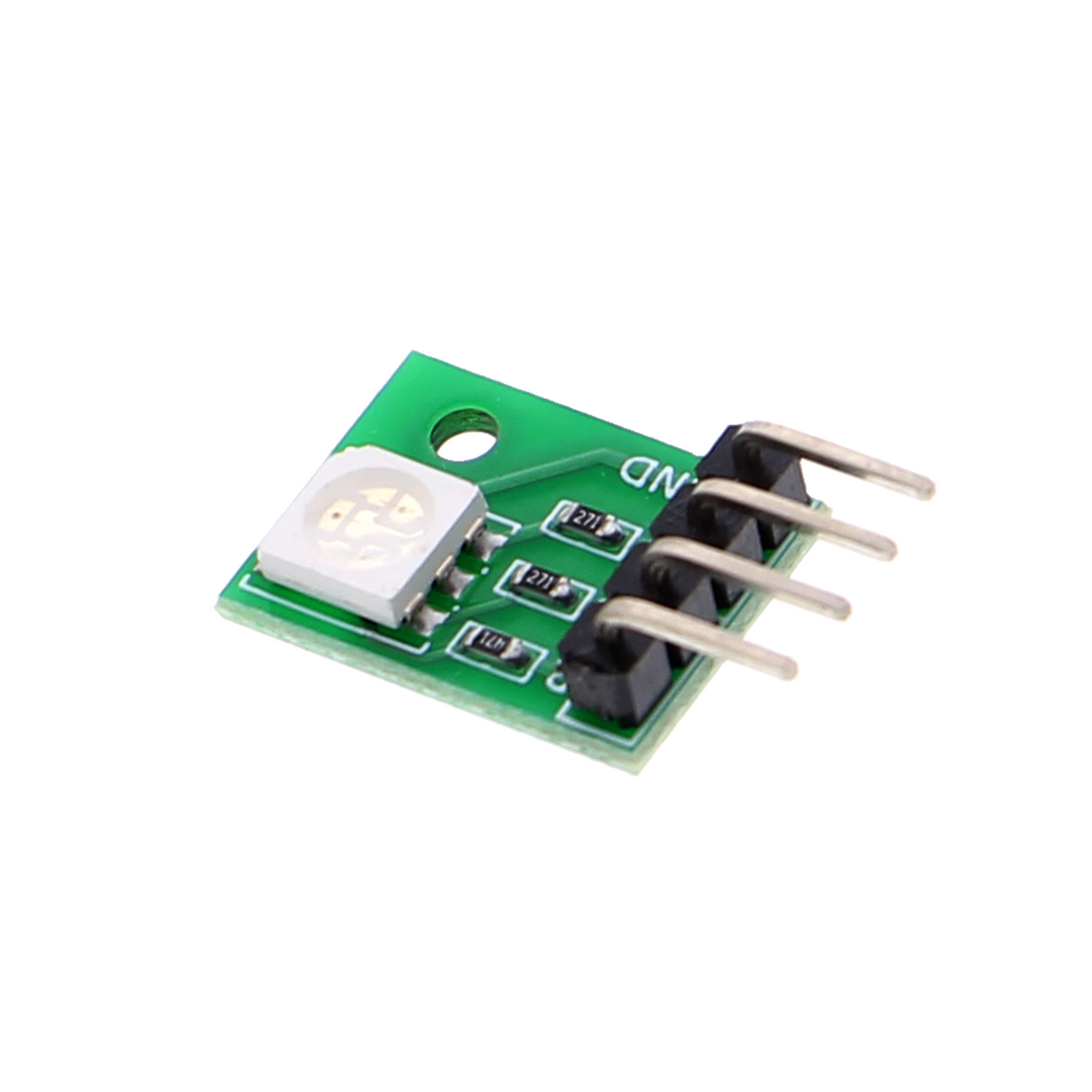

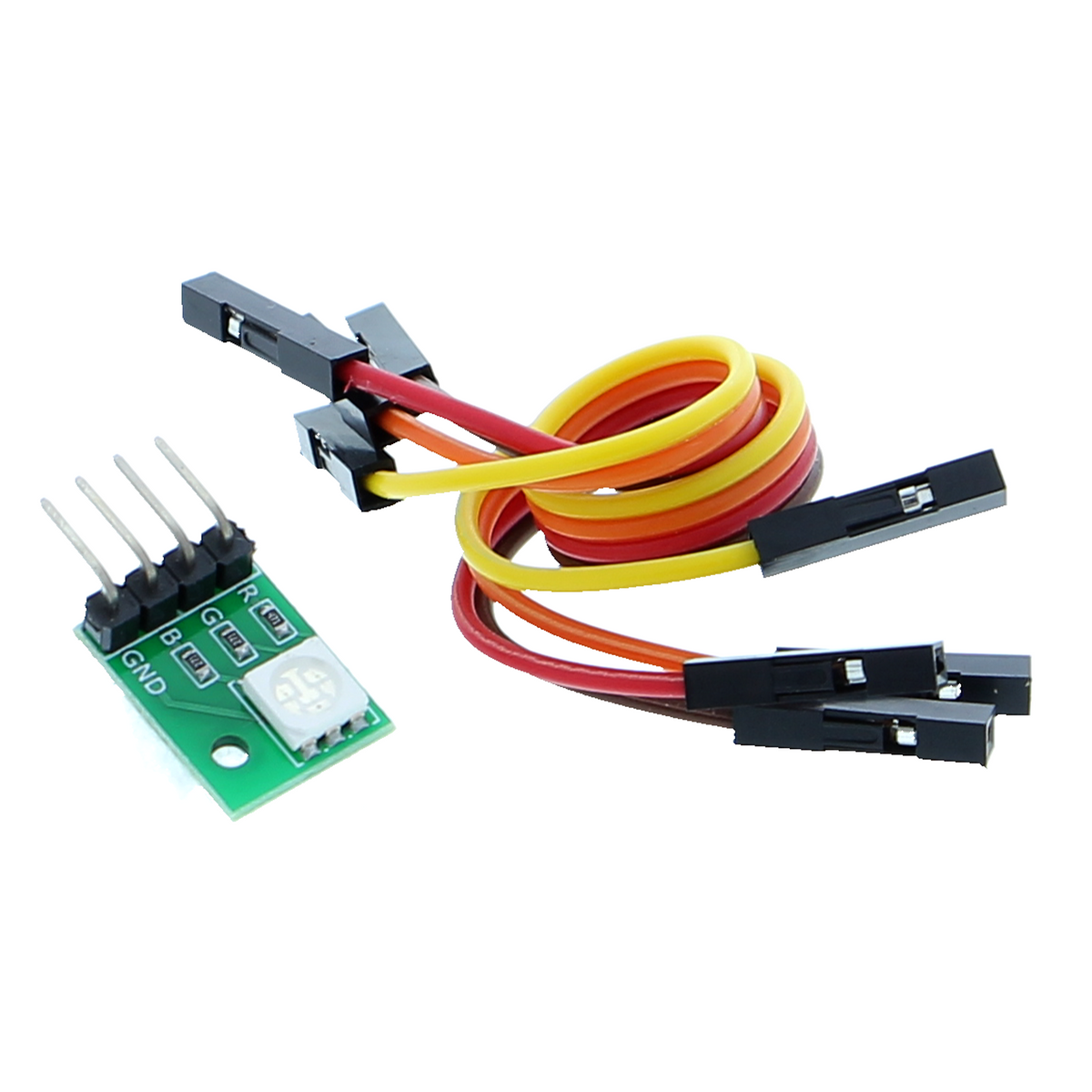

• 1x LED RGB su scheda - LED RGB SMD

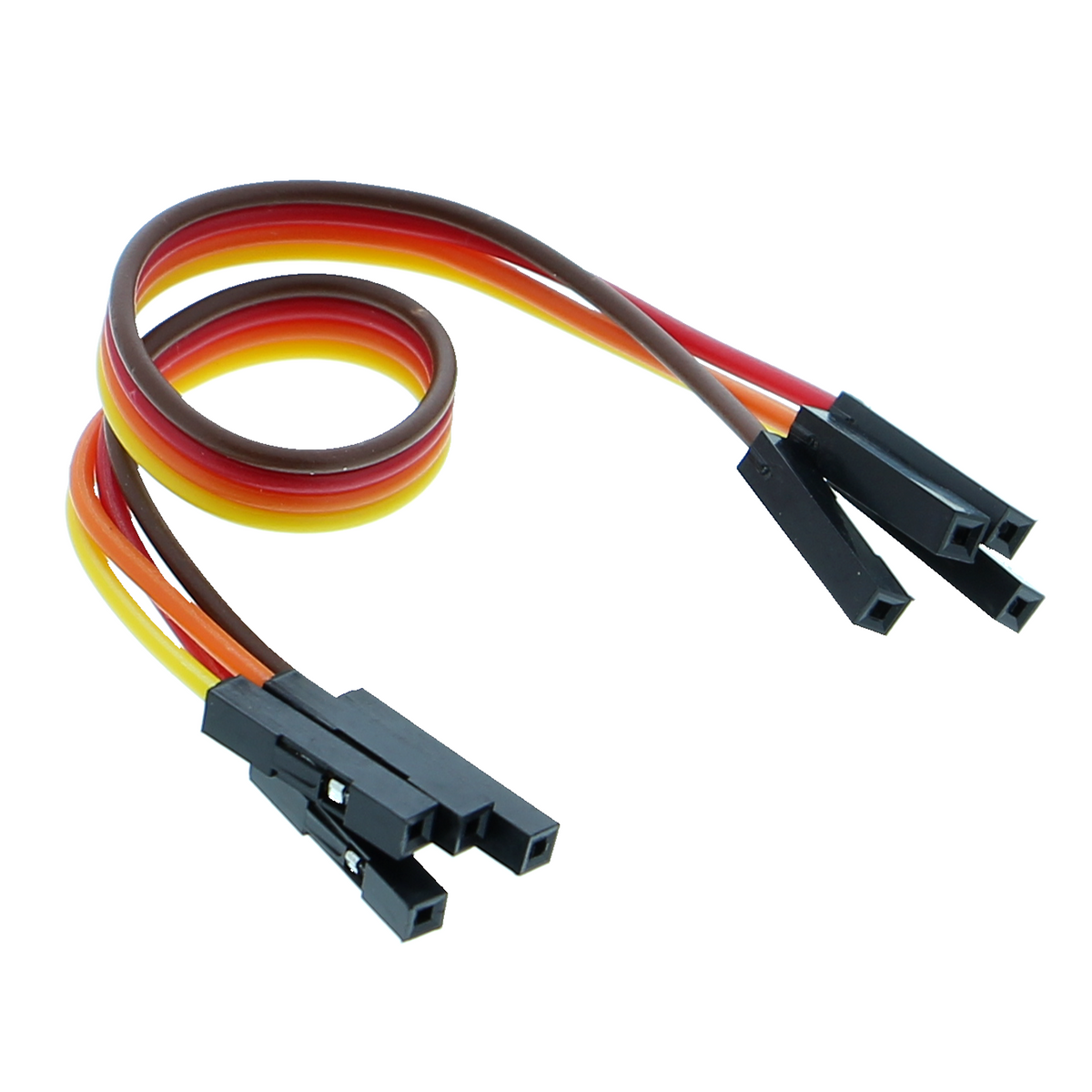

• 1x cavo di collegamento
